交直流分压器(数字高压表)使用时有什么技巧?
阅读次数:

  交直流分压器(数字高压表)是现场测量用的专用仪器仪表,既可测量直流高压,又可测量交流高压的,整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构,在完全密封的绝缘筒内部采用优质电子元件,而使整个装置具有测试准确、线性好、性能稳定。采用等电位屏蔽方法,测量精度高,数字显示,具有精度高、性能稳定,结构简单、体积小,重量轻,便于携带,是取代静电电压表进行现场测量的理想设备。

国电西高

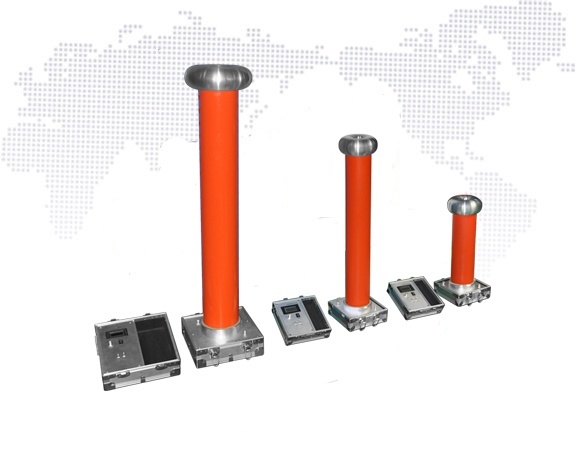

  GDFR交直流分压器又可被称为数字高压表或阻容分压器。是我司最新研发的专利产品。广泛适用于发电厂、变电站、高压电气设备制造厂以及高电压实验室等场所。主要用于脉冲高压、雷电高压以及工频高压的测量。可根据客户不同测量精度要求来选择不同的精度的分压器。可定制分压比比例,性价比更高。


  交直流分压器的使用技巧:


  交直流分压器由两级分压筒组合而成,使用时必须将两部分可靠连接。

  1、打开铝合金箱,取出分压器筒、均压球、专用数字测量仪表及专用电缆线。

  2、将有底座的分器筒安全可靠放置,依次装上第二节分压器筒及均压球(见图1)。

  3、在分压器底座“地线”接线柱上牢固地接上地线。

  4、将被测高压引线与分压器顶端均压球牢固连接。

  5、将专用电缆线的一端插入分压器的输出孔中,另一端插入测量仪表的电压测量孔中,注意插紧接牢。

  6、根据所需测量的高压,选择测量仪表所掷位置。

  7、加载高压并记录数据。

  8、降压一段时间后,直到测量仪表显示为零时,主可拆除实验线


  交直流分压器的维护与保养:


  1、不使用该仪器时应把仪器装箱封闭好,放在阴凉干燥处。

  2、每年至少应送上级计量检定部门校准一次,或者返厂校准。
