交流耐压和工频耐压有什么区别

阅读次数:

  其实工频耐压和交流耐压之间的关系是包含和被包含的关系,从范围来说交流耐压更宽泛一些,它包含了工频耐压的频率区间范围,我们日常所用到的50Hz是纯工频电源,还有一种是45Hz~65Hz的近似工频,相对于直流电源来说,凡是随时间周期变化的量我们都称为交流电源,比如:调感式串联谐振装置,工频试验变压器等,交流耐压是指采用交流电源为信号测量被试对象的耐压强度,典型的产品应用有:串联谐振试验装置,输出频率为20Hz~310Hz,在交流耐压的范畴,也是可以称为工频耐压装置。


  工频耐压和交流耐压其实只是叫法不同而已,在实际的应用中是没有什么差异化的内容,即便是查看GB预试的相关规范,也只是要求采用0~300Hz的频率进行测量,但如果是发电机的交流耐压就不一样的,它完全就是硬性指标,必须是50Hz,这种情况下严格来讲就是发电机的工频耐压试验。

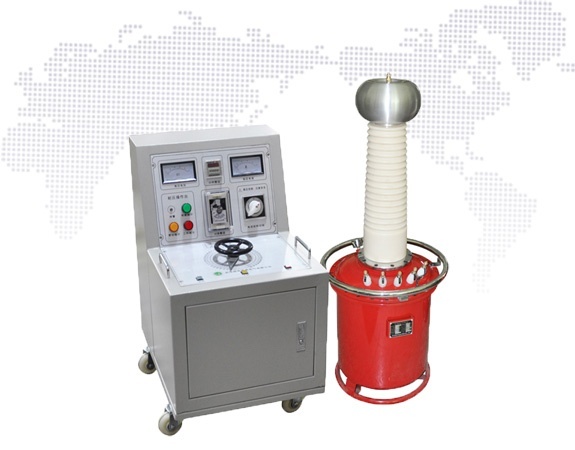

  目前很多人都质疑交流耐压的可靠性,我国的电气设备都是在50HZ的工频情况下运行的,所以在工频的条件下进行耐压可以完全真实的模拟设备运行时的耐受情况,这个理论看似合理,但是使用交流耐压也有弊端却也一直没有任何技术进行支持,而且由于试验变压器采用的调压器和变压器的方式,它对电缆,主力变压器等大容量(C)的试品进行耐压就需要相应大容量的试验变压器,但是试验变压器越大就越笨重,运输使用不便。

国电西高

  GDTF系列电缆变频串联谐振试验装置采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,在最小重量下确保仪器稳定和安全。


  产品特点:


  35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置体积小,重量轻,便携式电缆耐压试验系统由此而诞生;

  本系统要求单个人能现场搬动的部件重量不超过30kg,适合现场搬运;

  电源采用220V单相电源或380V单相电源,方便现场取电;

  电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求。


如有疑问请咨询:国电西高
