串联谐振耐压频率及电流如何计算呢?
阅读次数:

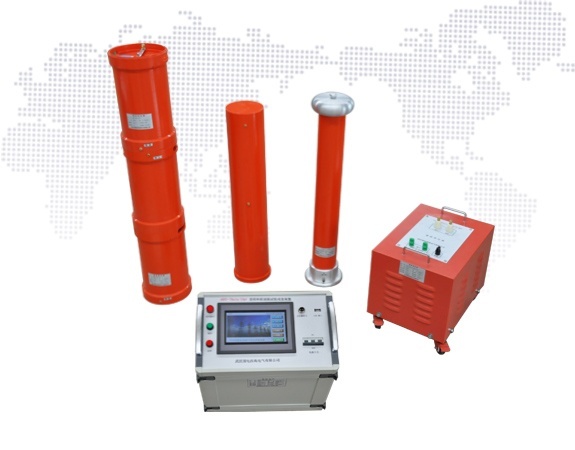

  串联谐振(又可称为工频耐压试验设备)目前我们常见的交流试验装置分为以下三种:

国电西高

  1、工频交流耐压装置。


  2、调感式串联谐振耐压装置。


  3、调频式串联谐振耐压试验装置。


  工频交流耐压装置由于体积庞大笨重,现场已很少使用,只有在10kV电压等级电气设备耐压试验时使用。调感式因为其采用可调的铁芯气隙电抗器,缺点是噪音大、结构复杂、设备笨重所以也被舍弃。IEC517和GB7674认为试验频率在10-300Hz范围内与工频电压试验基本等效,所以目前国内外大多采用了调频式串联谐振耐压频率及电流计算(变频电源)串联谐振耐压装置。


  f=1/2π√IC


  在试验时,我们选择自动试验时,设置好试验频率范围、试验电压、电压变化步长、励磁变变比、分压器变比、试验时间等参数即可点击开始试验,自动找频,寻找谐振频率,当设备找到谐振频率时,开始自动升压至目标试验电压,达到目标电压后计时开始,时间到则自动降压停机。


  当我们采用手动试验时,就要利用上面的公式先初步计算出频率,然后手动升压。


  例如:某项耐压时,已知我们采用的某公司的电抗器的电感L=120H,测得电容C=2.253uF(或者按照厂家提供的参数估算,大概0.3755uF/km),利用上述公式我们计算出f≈9.68Hz,该试验频率超出了我们的试验设备最低频率输出(10-300Hz),我们需要并联一台电抗器L=60H,这是重新计算后得出f=13.69,满足设备输出范围。


  试验电流计算:


  I=2πfcu/1000


  试验电压52kV,由上式计算得出试验电流I=10.8A。


你学会了吗
