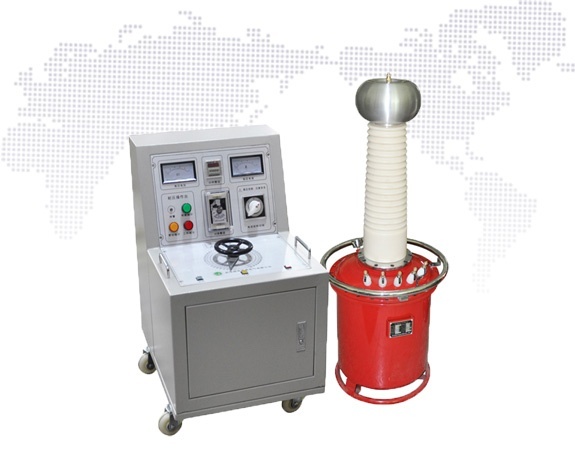

工频耐压试验装置原理概述

阅读次数:

  工频耐压测试仪有串联谐振和并联谐振两种模式。供电容量的补偿效果在两方面基本相同。经过充分补偿后,输入容串联谐振试验装置量可降至测试输出容量的1/Q。

绝缘耐压测试仪_高压耐压测试仪_工频耐压试验装置

耐压测试仪

  工频耐压试验装置电路串联的特点:


  主要结果如下:


  (1)由于谐振无功功率的充分补偿,电源和设备的功率仅小于测试产品容量的1≤10(1≤q>10),相同容量的体积小,重量轻,输出容量大,供电容量小,串联谐振耐压试验装置价格低,操作方便安全。


  (2)串联谐振实际上是一种电流滤波电路,使通过被测产品的电流基本上是基波电流,输出电压(THD)的波形畸变率很小,优于各种交流耐压设备。


  (3)短路前短路电流仅为测试电流的1/10,能有效防止击穿后对故障点的损坏。


  (4)闪络后建立谐振状态电压的过程是一个稳态过程。


  (2)工频试验中的并联谐振原理


  在并联谐振中,电源提供的电压UX与测试电压相同。由于无功电流完全补偿以抵消,电源只需提供COX±1=Ir补偿谐振电路的综合有功损耗,即可激发和保持稳定的谐振调整串联电路中可调电抗器的电感,使在工频f下的电感XL等于负载电容的电容电抗串联谐振耐压试验装置XCx,电抗的电感是谐振点电感L。


  当负载电容Cx基本恒定时,当L调整到达到全共振L0时,调节Lx,实际上是Uj,在调节公式中,当它达到所需的UC值时,就开始耐压试验。
