SF6电气绝缘状态综合分析仪

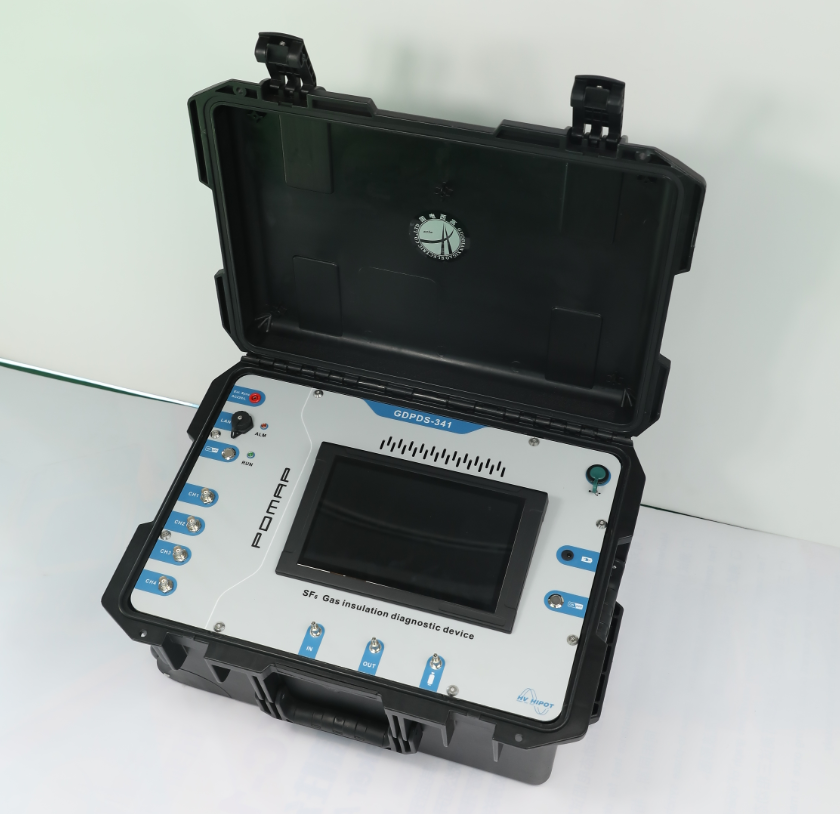

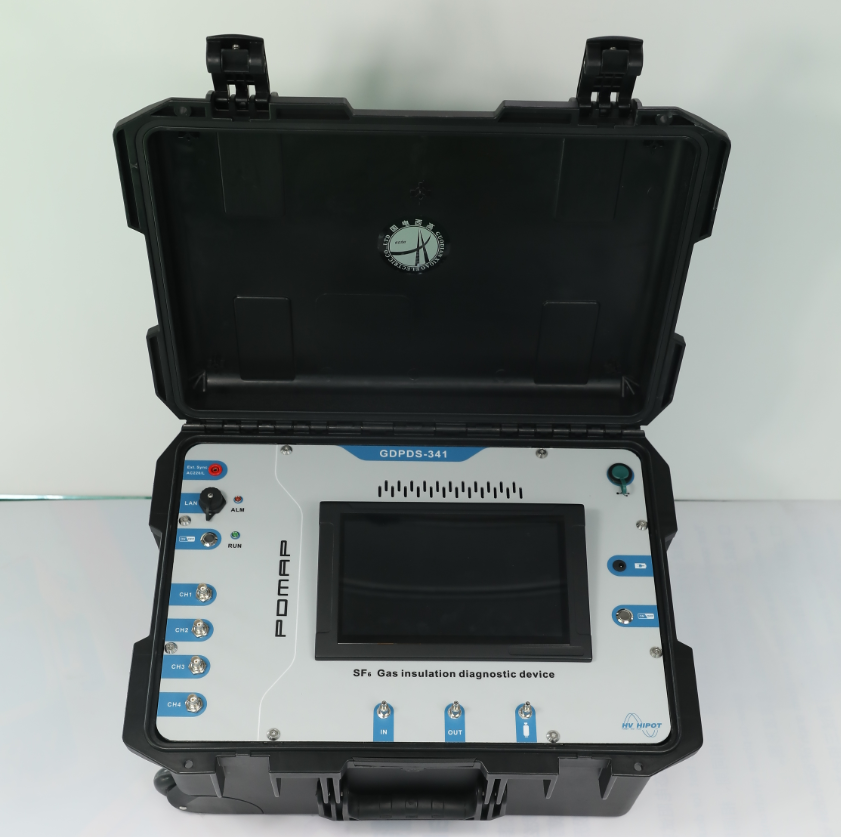

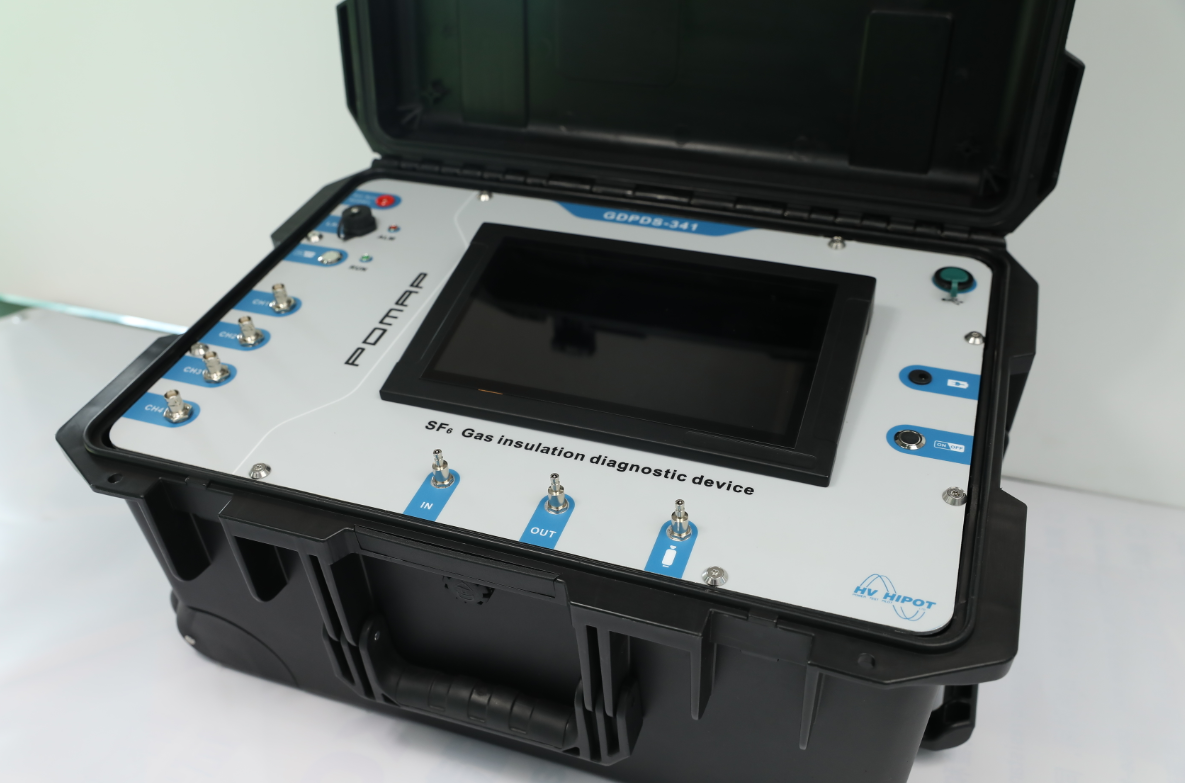

国电西高自主研发的GDPDS-341SF6电气绝缘状态综合分析仪采用速慧（smartquick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），通过HVHIPOT公司引进国际先进技术开发面世SF6电气绝缘状态综合分析仪,将特高频法、超声波法和SF6气体分析三种检测方法组合在一台设备上，可提高GIS设备局部放电缺陷的检测效率和判断方法,可提高局放判断的准确性,为检修决策提供可靠的技术支持。

SF6电气绝缘状态综合分析仪除SF6气体分析部分以外，还集成了局部放电检测技术。操作人员可以使用局部放电检测设备初步对被试电气设备进行局部放电的测试检查，一旦发现疑似局部放电绝缘故障电气设备，可立即使用SF6气体分析部分进行SF6气体采样理化分析，通过理化分析结果查询相应国家标准可以确定被试品的绝缘状况。同时，也可以将SF6气体分析与局放试验同步进行，通过综合物理量和化学量的数据，我们能够更准确的判断电气设备的绝缘状况和故障原因。

SF6电气绝缘状态综合分析仪的主要优势在于，可以通过局部放电和SF6气体理化分析两种结果综合判断电气设备的绝缘状况，能够更快速，更准确的确定电气设备的运行状况。还可用于现场测试SF6气体微水、纯度、分解产物的便携式综合检测设备。行业应用于对SF6气体的新气、运行气、故障气、再生气等进行化学分析，得到被试品SF6气体绝缘电气设备运行状况的检测类装置，具体试验标准请参照电力行业相关试验规程。

应用范围：

电力用SF6气体电气设备的局部放电检测、微水、纯度以及分解物分析

SF6气体钢瓶气质量检测

回收再利用SF6气体质量检测

SF6气体绝缘电气设备的绝缘故障判断

高纯气体制造

半导体工业干气供应

研发用途

洁净室/干房监控

金属热处理现场及实验室工业气体湿度检测，如空气、CO2、N2、H2、O2、SF6、He、Ar等部分惰性气体。

• 局放检测部分：

1 、 PD 信号采集主机 :
CPU 工作频率	1.2GHz
操作系统	Linux 嵌入式操作系统
有线网络接口	LAN 网口
无线网络接口	内置无线 Wifi （选配）
系统运行内存	512M
系统存储内存	256M
数据采集频率	250MHz
2 、超声检测通道：
测量范围	AE:0-10mV AA ： 0-100dBuV
频率检测范围	20 ～ 200kHz
•  UHF 特高频检测通道：
检测频率	300 ～ 1800MHz
测量范围	-80 ～ 0dBm
误差	±1dBm
分辨率	1dBm
4 、 HFCT 检测通道：
频率范围	0.5-100MHz
误差	±1dB
灵敏度	15mV/1mA
动态范围	60dB
测量范围	0-1000mV
精度	1dB
5 、暂态地电压（ TEV ）检测通道：
频率范围	3 ～ 100MHz
测量范围	0 ～ 60dBmV
灵敏度	0.01mV
误差	±1dBmV
分辨率	1dBmV
6 、电池：
内置电池	锂电池， 12V ， 6000mAh
使用时间	大约 10 小时
充电时间	大约 4 小时
电池保护	过压过流保护
7 、电池充电器：
额定电压	12.6V
充电输出电流	2A
使用温度	-20℃-60℃
使用湿度	<80%
8 、数据显示分析终端：
软件适用于任何采用 windows 系统的终端主机，用户可自行选配。
9 、工作环境：
使用温度	-20℃~50℃
环境湿度	0-90%RH
IP 等级	54

• SF6气体微量水分参数：
• 测量方式： 阻容测量原理（芬兰维萨拉DMT系列传感器）
• 使用环境温度： -20℃ ~ +60℃
• 测量范围： -80~+20℃ & -100~0℃二选一（支持ppmv等）
• 测量误差： 优于±1℃（当露点温度低于0℃，传感器输出为霜点）
• 重复性误差： ±0.5℃
• 分 辨 率： 露点0.01℃
• ℃，ppm， ℃P20（带有环境20℃的露点换算值）
• SF6气体纯度参数：
• 纯度精度： ±0.3%FS
• 重 复 性： ±0.3%
• 分解产物参数：
• H2S： 0～100PPmv
• SO2： 0～100PPmv
• CO： 0～500PPmv
• HF: 0～50PPmv
• 灵敏度： 0.5 PPmv
• 压力测试参数：
• 测试范围：0-1MPa
• 测量精度：0.1级
• 气体流量：
• 水分测量： SF6和其它气体调节在400～600mL/min
• SF6气体纯度测量：300~450mL/min
• SF6气体分解物测量：250～300mL/min
• 流量显示： 0~1000mL/min进口数字流量计
• 氧气压力： ≤1MPa
• 探头保护： 不锈钢烧结过滤网
• 工作电压： 110～220VAC，交直流两用
• 储存温度等级： -40～+70℃
• 操作环境：温度： -35～+60℃ ：压力： 0～20bar ：样气流速： 无影响
• 其它配置：电子质量流量计
• 锂电池：交直流电两用，自动切换，过充过放保护功能
• 尺寸： 570×418×320（mm）
• 重量：18kg
