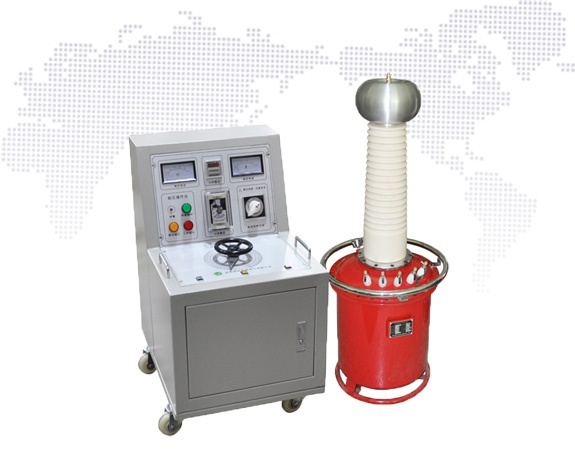

GDYD-M工频耐压试验成套装置

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

工频耐压试验成套装置

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料
产品概述

  GDYD-M系列绝缘耐压试验装置(工频耐压控制箱工频耐压试验设备_工频耐压试验成套装置)是国电西高在XCJH(TCWJH)型的基础上,根据国家最新电力行业标准而设计的工频耐压试验设备。它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

  国电西高产品选型丰富,专业电测品牌,找工频耐压控制箱工频耐压试验设备_工频耐压试验成套装置,选择国电西高,打造电测精品!

技术参数
技术参数
  • 输入电压:AC 220(380)V 可选
  • 低压输出:AC 0-250(430)V
  • 低压电流:0-5/10/15/50A(可按客户要求定制)
  • 输出容量:0-3/5/10/15 kVA(可按客户要求定制)
  • 高压电压:0-50/100/150/200 kV(可按客户要求定制)
  • 高压电流:0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
  • 计时范围:0-9999S
  • 环境温度:-20℃至50℃
  • 电压精度 ≤1.5% ±1个字(F.S)
控制箱(台) 参数:
型号规格 容量 ( kVA ) 输 入 电 源 输 出 电 压 重量 ( kg )
相数 ( V ) ( A ) ( V ) ( A )
GDYD-M -2/200 2 LN 220 9 .1 0-250 8 14
GDYD-M -3/200 3 LN 220 13.6 0-250 12 16
GDYD-M -5/200 5 LN 220 22.7 0-250 20 18
GDYD-M -10/200 10 LN 220 45.5 0-250 40 80
GDYD-M -15/400 15 AB 380 39.5 0-430 34.9 90
GDYD-M -20/400 20 AB 380 52.6 0-430 46.5 100
GDYD-M -25/400 25 AB 380 62.5 0-430 58.1 120
GDYD-M -30/400 30 AB 380 78.9 0-430 69.8 140
GDYD-M -50/400 50 AB 380 131.5 0-430 116.63 160
GDYD-M -100/400 100 AB 380 263 0-430 232.5 200
说明: 1 、 如有特殊参数要求,可按用户的技术参数进行设计制作。
2 、 输出容量为 5kVA 以下(含 5kVA )时控制部分为箱式,其它都为台式。
试验变压器参数
规格 容量 低压侧 高压侧 高压侧(交直流变压器) 测量变比 30 分钟温升 阻抗电压 空载电流 重量
电压 电流 交流输出 直流输出
kVA V A 电压 kV 电流 电压 kV 电流 kg
1.5/50 1.5 200 7.5 50 30 70 21.4 500 10 10 <4 19.5
3/50 3 200 15 50 60 70 42.9 500 10 10 <4 27
5/50 5 200 25 50 100 70 71.4 500 10 10 <4 52
10/50 10 200 50 50 200 70 142.9 500 10 10 <4 80
15/50 15 400 37.5 50 300 70 214.3 500 10 8 <4 120
20/50 20 400 50 50 400 70 285.7 500 10 8 <4 140
30/50 30 400 75 50 600 70 428.6 500 10 8 <4 155
50/50 50 400 125 50 1000 70 714.3 500 10 8 <4 184
10/100 10 200 50 100 100 140 71.4 1000 10 10 <4 135
15/100 15 400 37.5 100 150 140 107.1 1000 10 8 <4 150
20/100 20 400 50 100 200 140 142.9 1000 10 8 <4 215
30/100 30 400 75 100 300 140 214.3 1000 10 8 <4 250
50/100 50 400 125 100 500 140 357.1 1000 10 8 <4 290
10/150 10 200 50 100 66.7 140 47.6 1500 10 10 <4 180
15/150 15 400 37.5 150 100 210 71.4 1500 10 8 <4 200
20/150 30 400 50 150 133.3 210 95.2 1500 10 8 <4 220
30/150 30 400 75 150 200 210 142.9 1500 10 8 <4 280
50/150 50 400 125 150 333.3 210 238.1 1500 10 8 <4 340
说明: 1 、如有特殊参数要求,可按用户的技术参数进行设计制作。
2 、上表的重量以油浸式试验变压器为例,干式试验变压器和充气式试验变压器稍有不同。
