高压分压器该这么使用!

阅读次数:

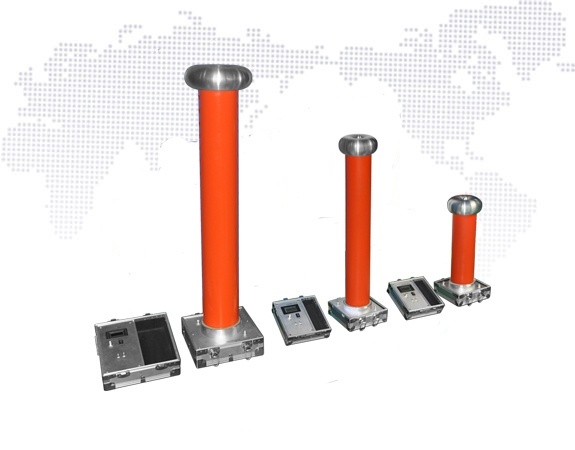

  高压分压器(交直流分压器)用于电力系统和电气、电子设备制造部门,以测量工频交流高压和直流高压。它是一种电阻电容等电位屏蔽分压器式高压测量装置。主要用于脉冲高压,雷电高压,工频高压测量。

  高压分压器正确使用说明:

  1.打开铝合金箱,取出分压器筒、均压球、专用数字测量仪表及专用电缆线。

  2.将有底座的分器筒安全可靠放置,依次装上第二节分压器筒及均压球。

  3.在分压器底座“地线”接线柱上牢固地接上地线。

  4.将被测高压引线与分压器顶端均压球牢固连接。

  5.将专用电缆线的一端插入分压器的输出孔中,另一端插入测量仪表的电压测量孔中,注意插紧接牢。

  6.根据所需测量的高压,选择测量仪表所掷位置。

  7.加载高压并记录数据。

  8.降压一段时间后,直到测量仪表显示为零时,主可拆除实验线路。


  更换电池打开低压显示表,如发现液晶显示模糊,或没有反应,说明该仪器内部电池电压偏低,需要更换。具体步骤请参考如下:

  1.按Power开关关闭低压显示表电源。

  2.把低压显示表面板上的四个螺丝拧下,把面板提起。

  3.把电池盒上的螺丝拧下,电池盒盖打开,更换9V电池(注意电池正负极性)。


  注意事项:

  1.严格注意保持操作距离,确保操作安全;

  2.本设备使用时周围不得有任何杂物,以免影响测量精度;

  3.检查各部位连接可靠,特别是地线的牢固连接;

  4.测量完毕后直至仪表显示为零方可进入现场;

  5.直流高压测量完毕后,仪器必须放电;

  6.严禁超压使用,并注意表面的清洁;

  7.轻拿轻放,切不可碰撞、挤压等。


       国电西高除了有高压分压器以外,还有串联谐振耐压试验装置,SF检漏仪,安全工器具力试验装置,局放仪等,您如果对我们的产品有兴趣,快来咨询!
