工频耐压试验的方法介绍

　　工频耐压试验具体实验方法如下：对220kv及以下电气设备也用它来检验绝缘耐受操作过电压，暂时过电压的能力。试验时，按规定将被试品接入试验回路，逐步升高电压至标准规定的额定工频耐受电压值，保持1min，然后迅速、均匀地降压到零，在规定的时间内，被试品绝缘未发生击穿穿或表面闪络，则认为通过了该项试验。

　　工频交流耐压试验所施电压高出电气设备额定工作电压，通过这一试验可以发现很多绝缘缺陷，尤其对局部缺陷更为有效，其缺点是可能在耐压试验时给绝缘带来一定损伤，所以应在绝缘电阻、介质损耗因数等项目试验合格后，才可进行工频交流耐压试验。

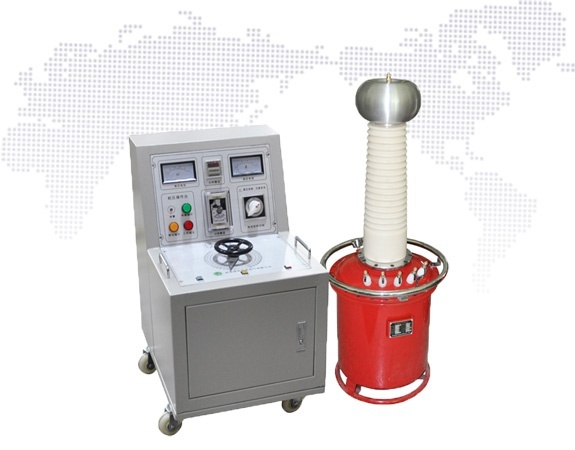

国电西高GDYD-M系列工频耐压试验装置

　　在工频耐压试验中，低压侧测量电压（仪表电压）不是非常准确的，其原因是由于试验变压器存在着漏抗，在这上个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时。试验变压器的漏抗必须存在着压降。为了准确测量被试品上所施加电压，因此常在高压侧接入阻容分压器来测量电压。

　　在耐压试验中，还有一种被称为冲击电压耐压试验又称为冲击耐压试验，它主要检验高压分电气设备在雷电过电压、操作过电压等冲击电压作用下的绝缘性和保护性，在试验电压上要比绝缘正常运行时所承受的电压高出很多。冲击电压所产生出的高压主要通过雷电冲击和操作冲击高压两种方法产生。

国电西高GDYC系列冲击电压发生器

　　雷电冲击电压主要通过冲击电压发生器产生的；操作冲击电压的产生一种和雷电冲击电压一样利用冲击电压发生器适当改变其参数产品，这种方法主要用于具备高阻抗的被试品。另一种是利用冲击电压发生器与变压器联合产生，这种方法就是高压试验中常用的试验变压器的。同为耐压试验，试验产品电压和频率不一样，检测不同耐压水平。
