变频串联谐振耐压试验装置如何选型？

阅读次数：

　　变频串联谐振耐压试验装置的基本原理是利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使回路电感L和试品电容C串联谐振，谐振电压即为加到试品上的电压。因此，先要确认被试品的电容量。

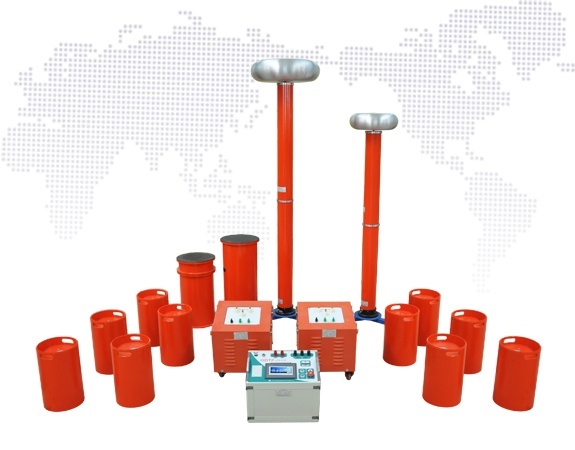

GDTF系列变电站变频串联谐振耐压试验装置

　　在确定变频串联谐振耐压试验装置技术方案前，需根据被试品提供以下参数：

　　1、电缆：电压等级；截面积；长度；

　　2、变压器：电压等级；容量；试验性质（中性点耐压或全绝缘耐压）、单相对地电容量；

　　3、发电机、电动机：电压等级（出口电压或称工作电压）；试验电压（最高耐压值）、单相对地电容量范围（如0.2-0.55uF等）；

　　4、GIS：电压等级；试验电压（最高耐压值）；间隔数量；

　　5、CVT效验：电压等级；试验电压（最高耐压值）、电容量范围（如0.005-0.02uF）。

　　6、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（最高耐压值）。

　　需要说明的是，尽管定制一套串联谐振装置可以满足多种被试品的试验要求，我们还是要根据现场实际需求来，例如对电缆来说，如果现场一般试验电缆长度在1kM以下，那定制适用1kM的串联谐振装置就可以，如果定制适用于2kM长度的，不仅增加了成本，装置重量也会增加；也不建议刻意追求被试品的多样化，涵盖的被试品越多，装置就越复杂。

　　国电西高专业生产高压试验设备、变频串联谐振耐压试验装置、局放仪、安全工器具试验装置以及SF6检漏仪等仪器，产品种类丰富，型号齐全，欢迎选购400-8818-755
