GDPD-505P

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

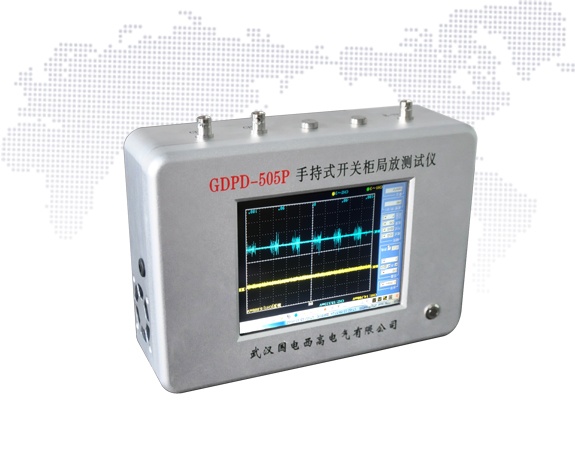

手持式局放测试仪

手持式局放测试仪

局部放电发生时,产生超声波、热、光、磁等物理现象。其中,超声波会以声源为中心,以球面的波的形式向周围传播。GDPD-505P 手持式局部放电巡检仪主要利用该原理,接收局放产生的超声波信号来判断局部放电是否存在以及其位置。并结合实时显示的图像和数据,快速诊断局部放电状况。可配合特高频传感器、TEV传感器、声电组合传感器、超声传感器以及宽频带电流互感器(HFCT)在线检测变压器、高压开关柜GIS、电缆接头等高压设备的局部放电情况。

产品特点
  • 可外接多种传感器,使用范围广
  • 独立四通道显示,可同时显示波形和放电量值
  • 可为每次检测建立档案,保存数据,便于数据与信息的对应
  • 数据可导出PC,可对历史数据进行追踪分析
  • 具有在线检测功能
  • 能显示信号当前的幅值及幅值变化趋势
咨询热线:400-8818-755
国电西高国电西高国电西高国电西高

技术特点

局部放电发生时,产生超声波、热、光、磁等物理现象。其中,超声波会以声源为中心,以球面的波的形式向周围传播。GDPD-505P 手持式局部放电巡检仪主要利用该原理,接收局放产生的超声波信号来判断局部放电是否存在以及其位置。并结合实时显示的图像和数据,快速诊断局部放电状况。可配合特高频传感器、TEV传感器、声电组合传感器、超声传感器以及宽频带电流互感器(HFCT)在线检测变压器、高压开关柜GIS、电缆接头等高压设备的局部放电情况。

产品特点
  • 可外接多种传感器,使用范围广
  • 独立四通道显示,可同时显示波形和放电量值
  • 可为每次检测建立档案,保存数据,便于数据与信息的对应
  • 数据可导出PC,可对历史数据进行追踪分析
  • 具有在线检测功能
  • 能显示信号当前的幅值及幅值变化趋势

产品参数

技术特性


通道数

2/4 个电信号接口, 1 个外同步接口

采样率

最大 200MSa/s

采样精度

12bit

量程范围

100dB

量程切换

0-9 共 10 档

频带范围

1Hz-60MHz

本量程非线性误差

5%

检测灵敏度

≥5pC (实验室条件下); ≥10pC (现场条件下)

图谱显示方式

二维 PPRS 显示、三维 PRPD 显示、正弦显示、统计、频谱( AE ) 5 种显示

电源模式

内置锂电池 /AC 220V

显示


显示屏

6.5 寸 TFT 真彩色触摸液晶显示屏

分辨率

640×480

存储


物理存储

4GB

硬盘

32G 固态硬盘 用于存储试验记录及试验数据

接口


RS232*1

用于与 PC 机同步传输接口

USB*2

可外接鼠标键盘,以及外接移动存储设备

电源模式

电池供电( 16.8V 锂电池) + 外置电源( 220V AC )

电信号接口

2/4 路 BNC 接口,用于信号输入

E-Trig 接口

外同步接口

网口 *1

用于连接网络

接地钮

外部接地用

CPU

主频 1.6GHz

系统

WIN7

使用环境温度

-20℃ 至 60℃

存储环境温度

-20℃ 至 85℃

尺寸

280*190*80 mm

重量

3.5kg
