GDAG-6系列电力安全工器具试验装置

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

电力安全工器具试验装置

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料

国电西高 国电西高 国电西高 国电西高 国电西高

相关产品
GDYD-BX系列一体化绝缘耐压试验箱
GDYD-M系列 工频耐压试验装置
GDS-50D电动绝缘绳耐压试验电极装置
GDYD-D-15 铁路专用一体化耐压试验装置
产品概述

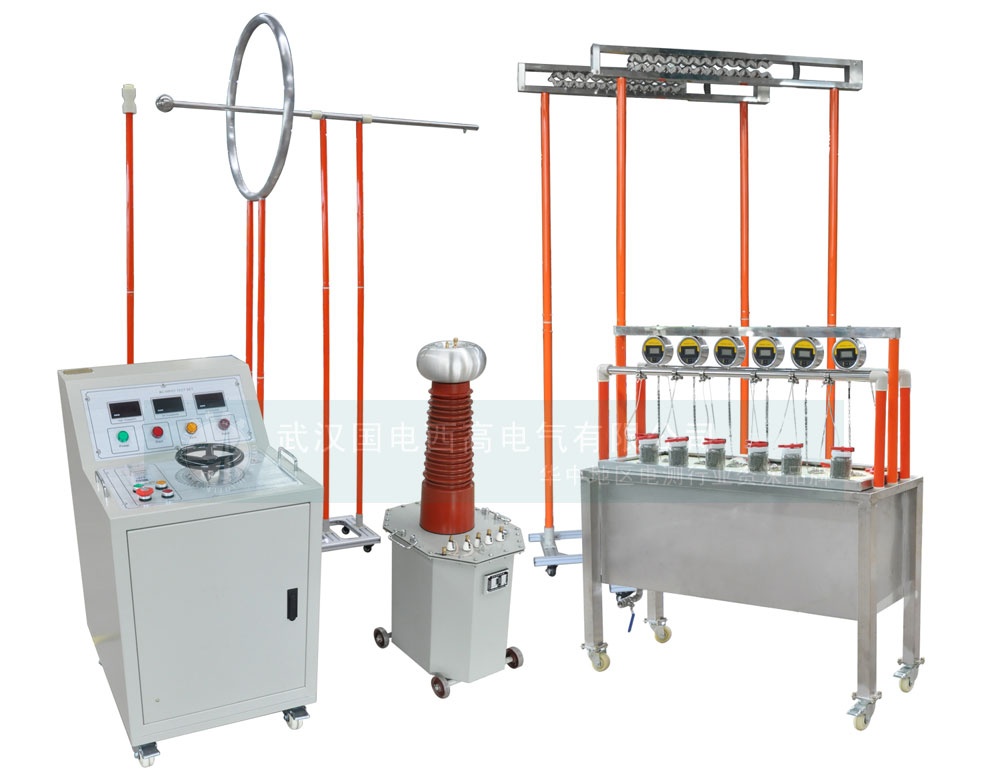

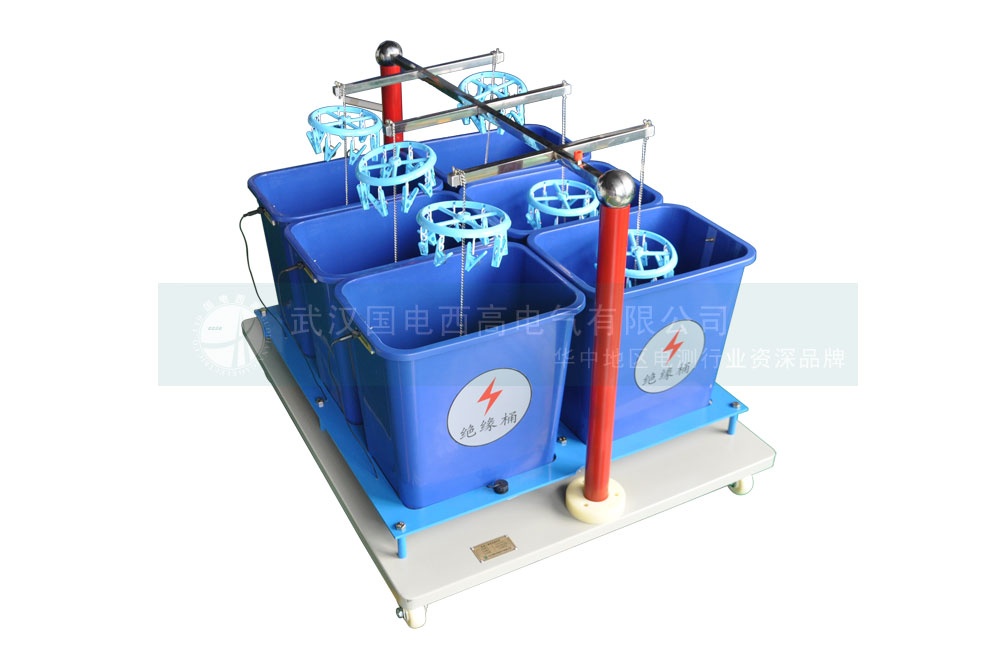

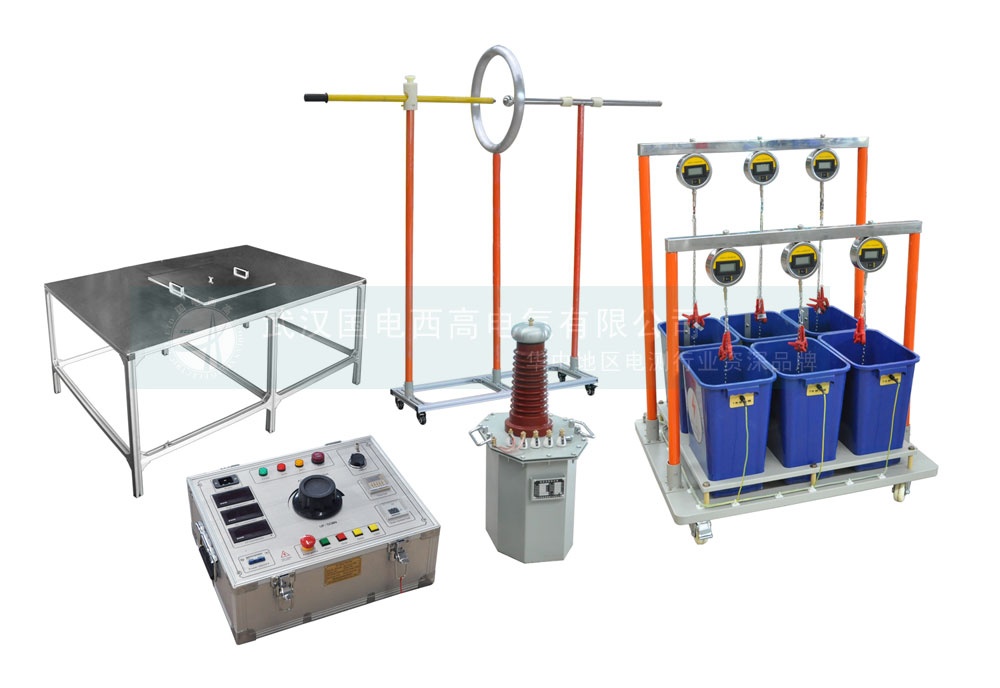

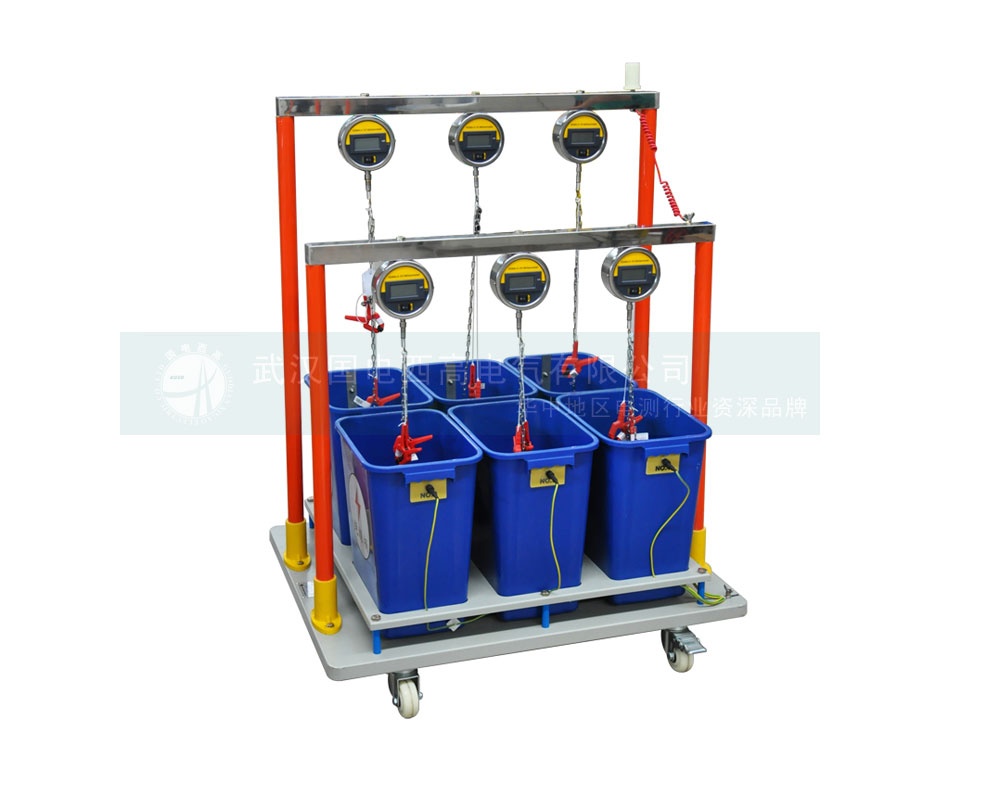

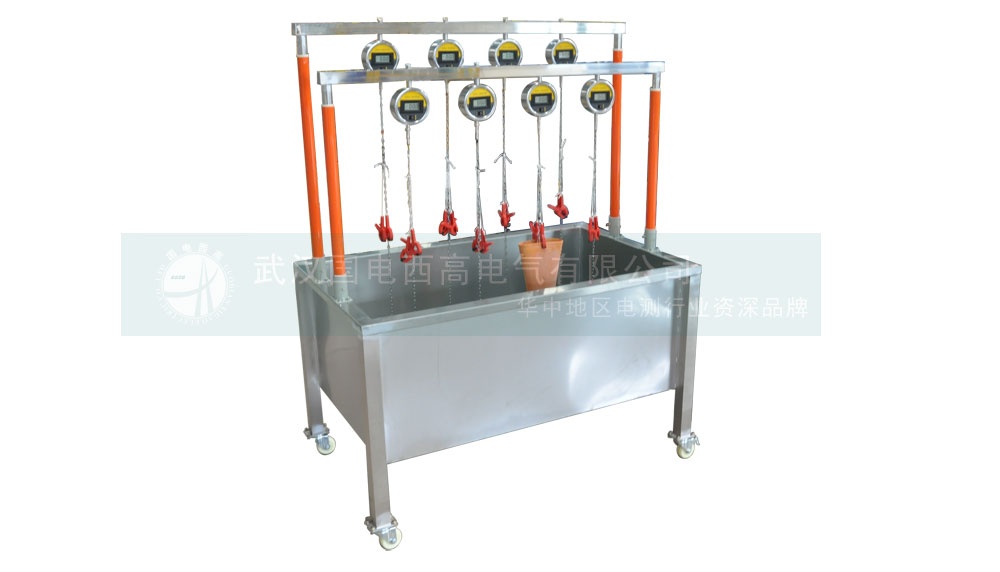

GDAG电力安全工器具试验装置是国电西高依照国家电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴(手套)、绝缘杆批量试验,验电器等的专用设备,有效地解决了以往不规范的测试方法,简化了测试程序,提高了检测速度,减轻了检测强度,保障了检测人员的安全。  绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具,DL408《电业安全工作规程》及GB12011-2000《电绝缘鞋通用技术条件》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验,周期为半年,试验过程中不允许击穿,同时绝缘靴泄漏电流不大于限定值。本装置能可靠地鉴别绝缘手套(靴)和绝缘拉杆的泄漏电流,绝缘老化和工频耐压等参数,可同时检测六只绝缘手套(靴)和多根绝缘杆;配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置,可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。

适用范围
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校,对绝缘手套,绝缘靴;绝缘杆,绝缘绳;验电器等工器具的批量生产检验与测试。

功能特点
  • 高压电压、电流、低压电流、时间,4路测量方式。
  • 手动操作方式,提高了产品的安全性、可靠性。
  • 实时显示高压电压、高压电流、低压电流和时间,显示直观明了。
  • 具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能
  • 高压电流采用分布式结构,易于维修,任意一路故障不影响试验;
  • 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能;
  • 采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
  • 配备串级变压器和双高压变压器,实现不同电压等级的耐压试验。(选配)。
技术参数

型号

试验工位

采样方式

电极种类

适用范围

GDAG-65

6

毫安表

塑料桶 / 不锈钢

10kV 及以下

GDAG-610

6

毫安表

塑料桶 / 不锈钢

35kV 及以下

GDAG-615

6

毫安表

塑料桶 / 不锈钢

110kV 及以下


输入电压

AC 220V ± 10%

低压输出

AC 0-250V

低压电流

0-25 A

输出容量

5 kVA( 可按客户要求定制 )

高压电压

0-50 kV

电压测量误差

< ± 1.5%

电流测量误差

< ± 1.5%

高压泄漏电流量程

30.0mA

泄漏电流测量误差

±( 1.5%I+2 个字)

泄漏电流分辩率

0.1mA

计时范围

0-99H

环境温度

- 20 ℃至 50 ℃

检测报告
