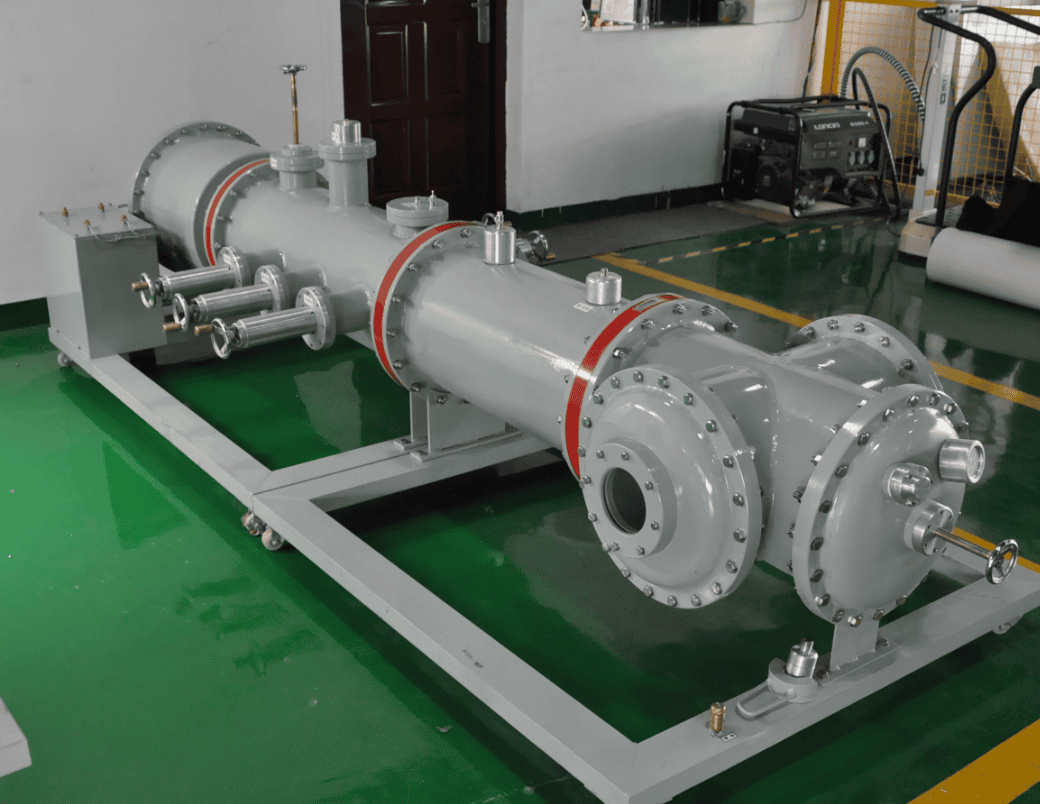

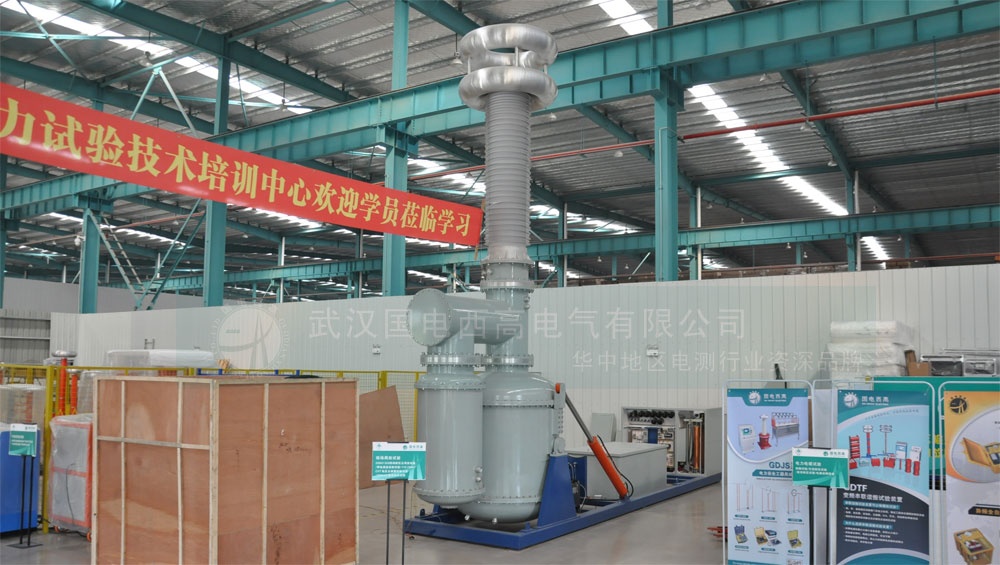

GIT系列SF6移动式绝缘耐压试验装置
GIT系列

SF6移动式绝缘耐压试验装置

 相关产品
Related Products

国电西高国电西高国电西高国电西高国电西高国电西高



· 试验项目:绝缘耐压试验、局部放电试验、GIS互感器精度试验
· 被试品:高电压、大容量的GIS电力设备、GIS互感器等
· 使用单位:GIS变电站、GIS电力设备生产厂家。盆式绝缘子生产厂家等电力单位
· GIT 高压组合电器试验设备填补了我国在GIS领域无高压试验设备生产能力的空白。专门针对GIS电力设备试验的高电压大容量充气式无局放高压组合电器试验设备。将多种测试部件集成在密闭空间中。具有优良的密封性和屏蔽性,能有效屏蔽外界干扰。采用液压升降装置,移动方便,更便于现场试验。

一、 适用范围
本试验装置适用于额定电压275kV及以下电压等级高压电器的工频耐压试验及局部放电试验。
在400kV下可带试品电容量为 15000 pF


二、 安装使用条件
1. 海拔高度:≤1000M
2. 环境温度:-10---+40
3. 空气相对湿度:≤90%
4. 具有良好的接地系统。
5. 安装及使用地点:户内/户外
6. 电源电压波形为正弦波,波形畸变≤3%


三、 该设备生产制造所遵循的标准
DL/T 848.3—2004  高压试验装置通用技术条件
GB/T 2681        电工成套装置中的导线颜色
GB/T 2682        电工成套装置中的指示灯和按钮的颜色
GB 4793.1        测量、控制和试验室用电气设备的安全要求  第1部分:通用要求IDT IEC6010-1:1990
GB/T11023—1989    高压开关设备六氟化硫气体密封试验方法
GB/T 12501.2—1997  电工电子设备按电击防护分类  第2部分:对电击防护要求的导则
GB/T 16927.2—1997  高电压试验技术  第2部分:测量系统EQV IEC 60060-2:1994
JB 8749—1998       调压器通用技术条件
JB/T 9641—1999     试验变压器
JJG 496—1996       工频高压分压器


四、 基本技术要求
  成套试验装置主要由控制系统、高压电源系统、高压电容分压器及局放耦合电容器组成。局部放电试验在有屏蔽的环境下进行试验,试验电源谐波分量<5%。.
工作方式为在额定高压电流下连续运行30分钟。
各密闭气室的年漏气率小于0.5% 。


五、 成套装置设备配置
1. GIT-800kVA/400kV高压试验变压器一台
2. 400kV/50pf高压测量电容器一只
3. 400kV/100mH限流电抗器一只
4. 400kV/200pf耦合电容器一只
5. GLB-100kVA/0.4/1.0kV电源隔离变压器一台
6. 400kV高压套管一只
7. 100kVA电动柱式调压器一台
8. GIT-500控制系统一套
9. 补偿电抗器700kvar





基本性能
电压等级 100kV、200kV、250kV、300kV、500kV、750kV、1000kV
容量 50-2000kVA
高压产生的方式 高压变压器升压和串联谐振(工频、变频)
所有升压方式均为一级升压无需串级升压
输入电压(一次电压) 0.35-10kV
设备局部放电量 额定电压下3pc(普通环境)
阻抗电压 5%
温升 额定电流运行60分钟其温升不大于65k(50Hz)
设备配置
基本配置 高压发生器、高压耦合电容器、高压分压器、控制台及低压补偿电抗器、局部放电测试仪、变频电源
可选配置 高精度电压互感器、三相试验转换开关和不同厂家盆式绝缘子的对接接口以及试验所用的一切工装
设备型号
GIT 电压等级-容量
GIT 气体绝缘试验设备(Gas Insulated Tester)
电压等级 kV
容量 kVA
