电力变压器交流耐压试验步骤

 电机及变压器的交流耐压试验，应符合下列规定：

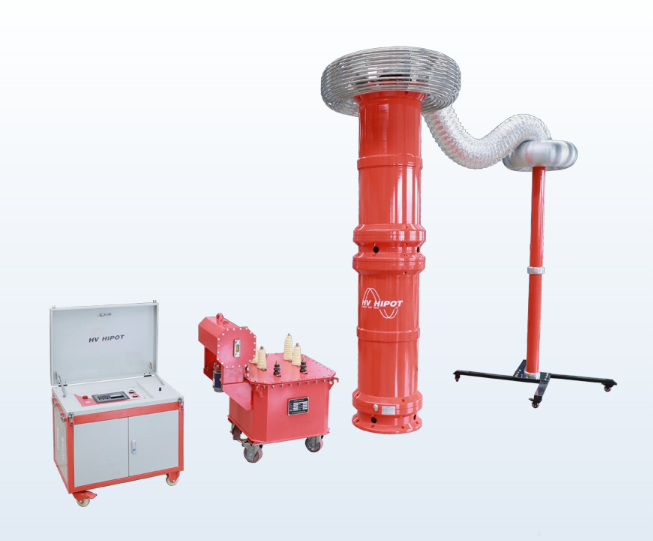

国电西高GDTL系列发电机变频串联谐振试验装置

1.容量为8000kVA以下、绕组额定电压在110kV以下的变压器，线端试验应按表1进行交流耐压试验；
2.容量为8000kVA及以上、绕组额定电压在110kV以下的变压器，在有试验设备时，可按表1验电压标准，进行线端交流耐压试验；
3.绕组额定电压为110kV及以上的变压器，其中性点应进行交流耐压试验，试验耐受电压标准为出厂试验电压值的80％。
试验步骤
（1）先将被试品绕组A、B、C三相用裸铜线短路连接；
（2）其余绕组也用裸铜线短路连接，并与外壳一起接地；
（3）将变压器、保护球隙、分压器、接地棒可靠接地（接地线采用4mm及以上的多股裸铜线或外覆透明绝缘层的铜质软绞线）；
（4）将高压控制箱的接地线街道变压器高压尾上；
（5）连接控制箱与试验变压器的高压侧接线；
（6）导线连接变压器高压端、保护球隙高压端和分压器高压端；
（7）连接分压器和测量仪器；
（8）接线完毕，检查所有接线是否正确；
（9）调节保护球隙间隙，与试验电压的1.1~1.2倍相应，连续3次不击穿。每次从零开始升压，每次耐压调整球隙时要放电；
（10）高压引线连接变压器高压端、变压器绕组；
（11）开始从零升压，升压时应相互呼唱，监视电压表、电流表的变化，升压时，要均匀升压，升至规定试验电压时，开始计时，1min时间到后，缓慢均匀降压，降至零点，再依次关闭电源；
（12）试验中若发现表针摆动或被试品有异常声响、冒烟、冒火等，应立即降下电压，拉开电源，在高压侧挂上接地线后，再查明原因；
（13）试验完毕，整理现场。
