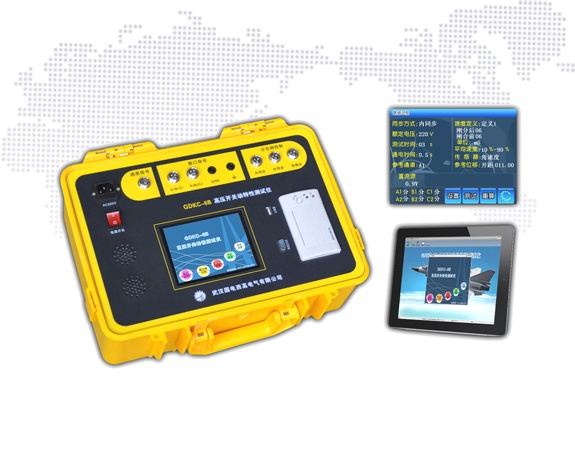

高压开关动特性测试仪

技术特点

高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作。GDKC-6型高压开关动特性测试仪解决了传统方法的动特性测试存在的操作复杂等问题，具有抗干扰能力强，测试精度高的特性。

• 被试品：真空、SF6、油高压断路器、负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等
• 测试项目：高压开关合分闸时间、弹跳时间、同期时间；开关的刚合分速度、最大速度、平均速度、开距、超程等速度数据；开关重合闸的分合、合分、分合分的时间数据等；
• 适用单位：开关厂、电厂、变电站、科研机构、高校等单位

产品特点

• 电脑远程同步界面控制

              配置笔记本电脑（选配），Windows XP/Windows 7操作系统，通过USB转RS232接口同步仪器界面，                远程进行操作控制仪器、可导出试验数据；


• 超大水晶触摸彩屏、高速热敏打印机

              5.7寸640×480彩色触摸屏,人性化交互式水晶界面，图文显示，界面直观，便于现场人员操作和使用；
              高速热敏打印机，方便现场打印试验数据和曲线；

• 集成超强性能直流电源

              集成操作电源，无须现场二次电源，现场使用更加方便快捷；
              电源电压17V～270V可调，电流20A，连续工作时间3s；

• 三种试验完美实现

              常规试验,测出开关的合分闸时间、弹跳时间、同期时间；测出开关的刚合分速度、最大速度、平均速度、开距、超程等速度数据；
              重合闸试验,测出开关重合闸的分合、合分、分合分的时间数据；
              低电压试验,测出合分线圈的电压动作值，电源电压可连续调节；

• 三种合分闸控制方式

              支持内同步方式控制，内部电源输出直流电压给合、分闸线圈；
              支持外同步方式控制，外部电源提供电压给合、分闸线圈；
              支持空节点同步方式控制，开关自身电源提供电压给合、分闸线圈，内部提供两路无源空接点；

• 具有录波功能

              可对应时间坐标显示断口状态—时间曲线、行程—时间（S－t）曲线、线圈电流—时间（I-t）曲线，有利于对开关机构故障的准确判断。

• 大容量存储器，支持U盘内置或外置

              带4G容量的U盘，可海量存储现场数据，U盘可选内置方式或外置方式；仪器具有1个标准USB接口，易导出试验数据；U盘外置方式下用于插U盘，U盘内置方式下，直接连接PC机；

• 同测6路断口1路速度1路电流

              可测试6断口数据，内部抗干扰电路可以抵御现场感应的10kV高压；
              可测试1路速度，配备直线传感器、角速度等传感器，几乎涵盖所有型号开关的测试；
              在内同步方式时，可测试1路通过合、分闸线圈的电流；

• 配备PC机上层软件

              PC机上层软件可以打开试验数据，即可以管理分析试验数据，也可以生成试验报告、导出EXCEL数据等功能；

• 内置抗干扰电路

              内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证仪器及人员安全、仪器并能稳定、准确测试；

• 防尘防水工程塑料密封箱

              采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。


产品参数

最大速度	20m/s
分辨率	0.01m/s
测试准确度为	± 1.0% 读数± 0.05
行程测试范围	6mm ～ 280mm （可选配至 6-700mm ）
行程最小分辨率	0.1mm
测试准确度为	± 1.0% 读数± 0.1mm
时间测试范围	10ms ～ 15s
时间分辨率	0.1ms
时间测试准确度为	± 0.5% 读数± 0.2ms
最小动作同期差分辨率	0.1ms
测试准确度为	± 0.5% 读数± 0.1ms
测试通道 8 路	6 路断口时间， 1 路速度， 1 路线圈电流
电源	AC220V ± 10%50Hz ± 1Hz
操作电源输出	电压DC16V～270V可配调，电流20A，数字程控调整，连续工作时间3s
