GDYD-P系列(停产)

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

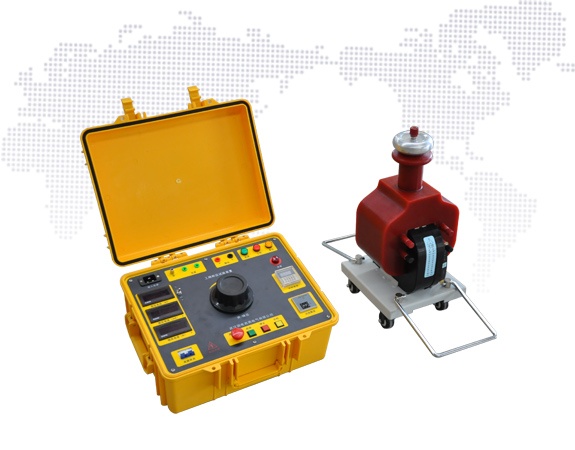

便携式耐压试验装置

便携式耐压试验装置

GDYD-P系列便携式耐压试验装置是国电西高在GDYD-D型和A型的基础上,根据国家最新电力行业标准以及国外的设计理念而设计的、性能先进的新型智能耐压试验设备,它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。


可等同或替代以下产品名
数显耐压装置、耐压试验装置、高压试验装置、手动控制箱、操作台、耐压控制箱、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱


产品特点
  • 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
  • 高压电压、电流、低压电流、时间,4路测量方式。
  • 手动操作方式,提高了产品的安全性、可靠性。
  • 实时显示高压电压、高压电流、低压电流和时间,显示直观明了。
  • 具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能
  • 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
  • 采用新型时间继电器,计时范围更广(1S~99H)
  • 采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
  • 试验容量在10kVA以内,采用新型工程塑料箱。
  • 体积小,重量轻。便于现场试验移动,适应现场雨雪的恶劣天气。
  • 支持交直流两用功能,AC/DC显示可切换。(选配)
  • 配备串级变压器和双高压变压器,实现不同电压等级的耐压试验。(选配)
  • 还可定做电压微调功能,用于互感器校验系统的升压升流精密调节。(选配)
采用标准
  • DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
  • DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》
  • DL/T 596-2005《电力设备预防性试验规程》
  • GB1094.1-GB1094.6-96《外壳防护等级》
  • GB2900《电工名词术语》
  • GB/T16927.1~2-1997《高电压试验技术》
  • GB4793-1984《电子测量仪器安全要求》
  • GB191《包装贮运标志》
  • GB/T.311-1997《高压输变电设备的绝缘与配合》
咨询热线:400-8818-755

技术特点

GDYD-P系列便携式耐压试验装置是国电西高在GDYD-D型和A型的基础上,根据国家最新电力行业标准以及国外的设计理念而设计的、性能先进的新型智能耐压试验设备,它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。


可等同或替代以下产品名
数显耐压装置、耐压试验装置、高压试验装置、手动控制箱、操作台、耐压控制箱、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱


产品特点
  • 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
  • 高压电压、电流、低压电流、时间,4路测量方式。
  • 手动操作方式,提高了产品的安全性、可靠性。
  • 实时显示高压电压、高压电流、低压电流和时间,显示直观明了。
  • 具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能
  • 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
  • 采用新型时间继电器,计时范围更广(1S~99H)
  • 采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
  • 试验容量在10kVA以内,采用新型工程塑料箱。
  • 体积小,重量轻。便于现场试验移动,适应现场雨雪的恶劣天气。
  • 支持交直流两用功能,AC/DC显示可切换。(选配)
  • 配备串级变压器和双高压变压器,实现不同电压等级的耐压试验。(选配)
  • 还可定做电压微调功能,用于互感器校验系统的升压升流精密调节。(选配)
采用标准
  • DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
  • DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》
  • DL/T 596-2005《电力设备预防性试验规程》
  • GB1094.1-GB1094.6-96《外壳防护等级》
  • GB2900《电工名词术语》
  • GB/T16927.1~2-1997《高电压试验技术》
  • GB4793-1984《电子测量仪器安全要求》
  • GB191《包装贮运标志》
  • GB/T.311-1997《高压输变电设备的绝缘与配合》

产品参数

主要技术参数:
  • 输入电压:AC 220(380)V 可选
  • 低压输出:AC 0-250(430)V
  • 低压电流: 0-5/10/15/50A(可按客户要求定制)
  • 输出容量: 0-3/5/10/15 kVA(可按客户要求定制)
  • 高压电压: 0-50/100/150/200 kV(可按客户要求定制)
  • 高压电流: 0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
  • 计时范围:0-9999S
  • 环境温度:-20℃至50℃
  • 电压精度 ≤1.5% ±1个字(F.S)
  • 电流精度 ≤1.5% ±1个字(F.S)
控制箱(台) 参数:
型号规格 容量 输 入 电 源 输 出 电 压 重量( kg )
  相数 ( V ) ( A ) ( V ) ( A )
GDYD -P -2/220 2 LN 220 9.1 0-250 8 14
GDYD -P -3/220 3 LN 220 13.6 0-250 12 16
GDYD -P -5/220 5 LN 220 22.7 0-250 20 18
GDYD -P -10/220 10 LN 220 45.5 0-250 40 80
试验变压器参数
规格 容量 低压侧 高压侧 高压侧(交直流变压器) 测量变比 30 分钟温升 阻抗电压 空载电流 重量
电压 电流 交流输出 直流输出
kVA V A 电压 kV 电流 电压 kV 电流 kg
1.5/50 1.5 200 7.5 50 30 70 21.4 500 10 10 <4 19.5
3/50 3 200 15 50 60 70 42.9 500 10 10 <4 27
5/50 5 200 25 50 100 70 71.4 500 10 10 <4 52
10/50 10 200 50 50 200 70 142.9 500 10 10 <4 80
