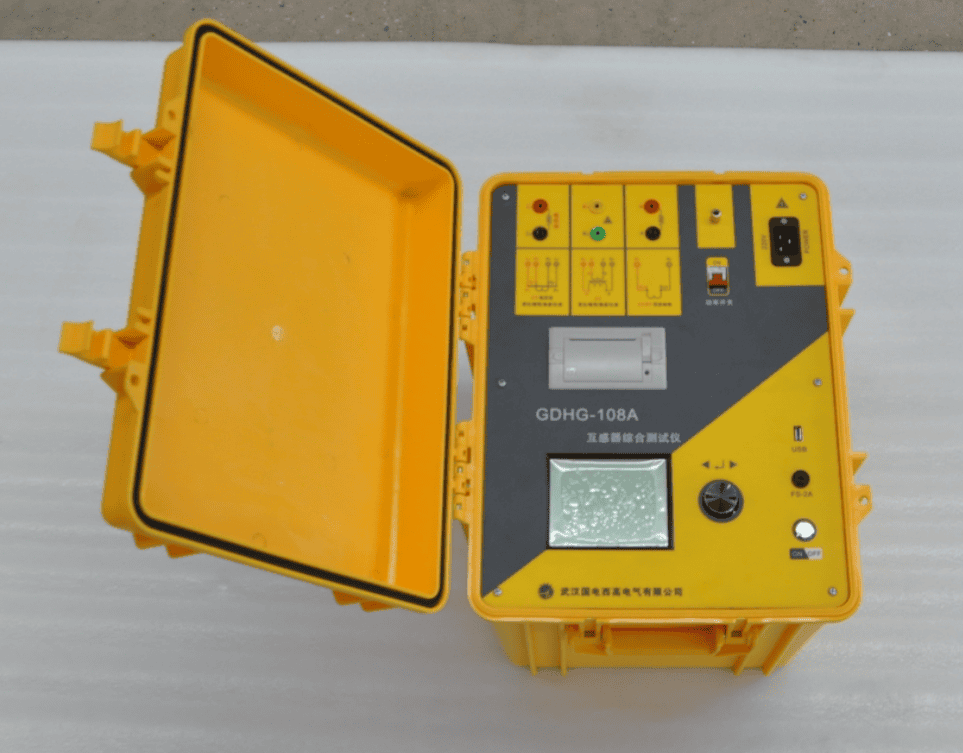

GDHG-108A互感器综合测试仪

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

互感器综合测试仪

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料
产品概述
  • 纯电压法检测CT和PT
  • 满足 GB1207、GB1208等规程要求.
  • 无需外接其它辅助设备,单机即可完成所有检测项目.
  • 自带微型快速打印机、可直接现场打印测试结果.
  • 采用智能控制器,操作简单.
  • 5寸大屏幕液晶,图形化显示接口.
  • 按规程自动给出CT/PT(励磁)拐点值.
  • 自动给出5%和10%误差曲线.
  • 可保存3000组测试资料,掉电后不丢失.
  • 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
  • 小巧轻便≤22Kg,非常利于现场测试.
  • 软件采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),硬件系统采用HVHIPOT公司引进的国际先进的技术系统稳定可靠。

  • 互感器伏安特性测试仪价格?欢迎咨询互感器伏安特性测试仪厂家-国电西高 国电西高

    主要测试功能


    CT (电压法检测)

    PT

    • 伏安特性(励磁特性)曲线

    • 伏安特性(励磁特性)曲线

    • 自动给出拐点值

    • 自动给出拐点值

    • 自动给出 5% 和 10% 的误差曲线

    • 变比测量

    • 变比测量

    • 极性判断

    • 极性判断

    • 交流耐压测试

    • 交流耐压测试

    • 铁心退磁

    • 铁心退磁

    • PT 伏安特性测试电压倍数可调( 1.2 — 2.5 )倍

    • 综合测试


    • 准确限值系数 ALF 测量

    技术参数

    项 目

    参 数

    工作电源

    AC220V±10% 、 50Hz

    设备输出

    0 ~ 1000V ( 20A 峰值)

    励磁测量精度

    ≤ ( 0.4%* 读数 +0.6%* 量程)

    CT

    变比测量

    范围

    ≤3000A/1A(15000A/5A)

    精度

    ±1.0%

    PT

    变比测量

    范围

    ≤500KV

    精度

    ±1.0%

    工作环境

    温度:- 10℃ ~ 40℃ ,湿度: ≤90% ,海拔高度: ≤1000m

    尺寸、重量

    尺寸: 4 4 0mm × 3 60mm × 340mm , 重量: ≤22Kg
