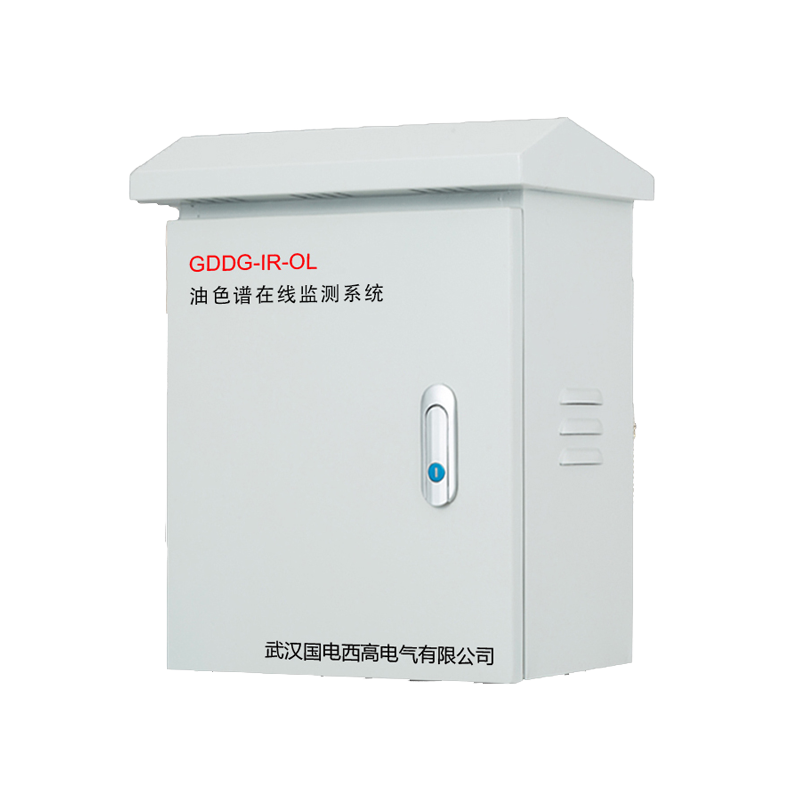

GDDG-IR-OL油色谱在线监测装置

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

油色谱在线监测装置

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料
产品概述

没有什么能比计划外的断电更糟糕的了,它会使您的营业收入下降,并对您的声誉和品牌造成难以估量的损失。不过幸运的是:超过 50% 的电源变压器故障都可以使用正确的在线检测工具检测到,这意味着严重的故障是可以预防的。但发出错误的警报或需要定期维护的监测系统最终可能会浪费您大量的时间和金钱。这就是我们设计GDDG-IR-OL 油色谱在线监测装置的原因。它可为电力变压器提供实时、无故障的气体监测功能 —没有误报,也无需维护。在要求苛刻的运行环境中,有两项关键的设计驱动因素:安全性和可靠性。这是在经过数十年不断地倾听客户需要和研制现有设备,并且充分利用超过 80 年的为安全至上行业和严苛环境制造传感器和测量设备方面经验的基础上,形成的最终设计要求。

武汉国电西高电气有限公司 DGA 油色谱在线监测装置拥有基Web 的用户界面,用户根本不再需要任何其他软件。根据设计,设备能够在不到两小时内安装好 — 只需连接油路、电源和数据,一切即告完成。可以通过数字通信和继电器连接到现有控制和监测系统,或将其用作独立的监测设备。如果出现断电等干扰情况,自我诊断功能支持完成自行恢复。红外传感器的制造基于国电西高核心测量技术以及我们自己的洁净室生产的组件。真空气体提取方式意味着油温、油压或油液类型都不会引起数据波动,而密封和受保护的光学器件可防止传感器被污染。使用电容式薄膜聚合物,传感器直接测量油液的湿度,这款传感器已在变压器监测领域应用了 20 年。

产品特点

1、测量性能更出色

  • 在洁净室中设计并制造了光学红外传感器
  • 光谱扫描提供选择性气体测量
  • 真空气体提取,与油温、油压和油液类型无关
  • 独有的自动校准功能解决长期漂移问题
  • 无需重新校准

2、设计更加坚固可靠

  • 密封结构耐受真空和压力变化
  • 与油液接触的组件和管路都采用不锈钢和铝制材料
  • 无耗材,意味着无需定期维护
  • 采用磁力驱动齿轮泵和高品质阀门,提供高耐用度
  • 无需重新校准

3、安装和操作更加简化

  • 安装和试运行缩短到不到两小时
  • 以一小时输出为间隔持续运行 —无需数据平均

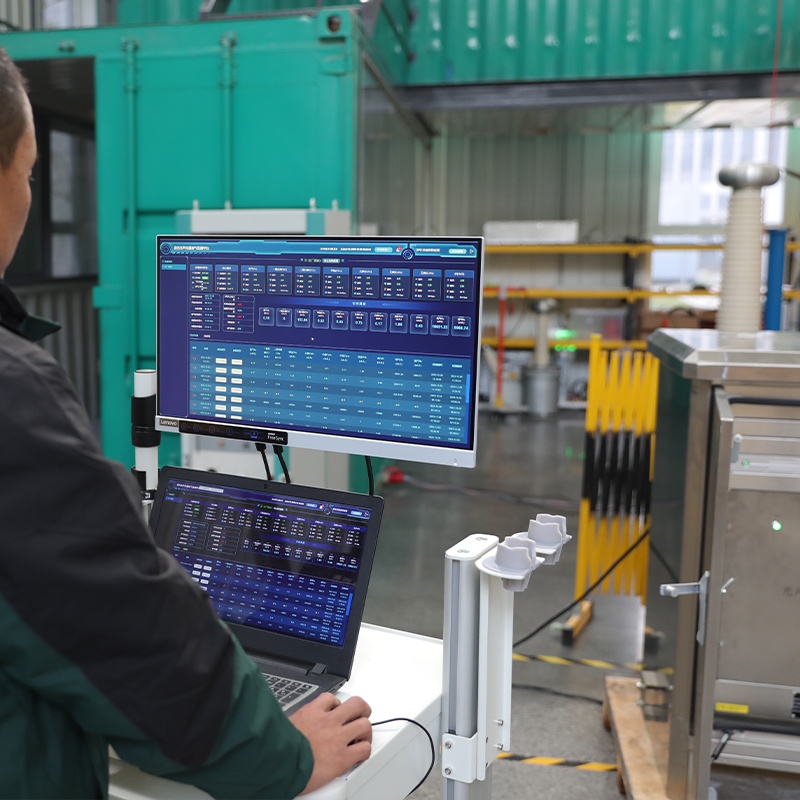

  • 基于浏览器的用户界面,支持轻松地查看和共享数据及更改设置
  • 系统受到干扰后可自我诊断和自行恢复

技术参数
技术参数

1、油中的测量参数

参数 范围 精度 重复性
甲烷(CH4) 0... 10 000 ppmv 10 ppm 或读数的 10 ppm 或读数的
10% 5%
乙烷(C2H6) 0... 10 000 ppmv 10 ppm 或读数的 10 ppm 或读数的
10% 5%
乙烯(C2H4) 0... 10 000 ppmv 10 ppm 或读数的 10 ppm 或读数的
10% 5%
乙炔(C2H2) 0... 5000 ppmv 2 ppm 或读数的 1 ppm 或读数的
10% 10%
一氧化碳 (CO) 0... 10 000 ppmv 10 ppm 或读数的 10 ppm 或读数的
10% 5%
二氧化碳(CO2) 0... 10 000 ppmv 10 ppm 或读数的 10 ppm 或读数的
10% 5%
氢气 (H2) 0... 5000 ppmv 25 ppm 或读数的 15 ppm 或读数的
20% 10%
湿度 4)(H2O) 0... 5000 ppmv ±2 ppm 6)或读数的 包含在精度中
±10 %

2、测量性能

测量周期时长 1 ... 1.5 h(典型)
响应时间 (T63) 一个测量周期 1)
第一个测量数据可用前为预热 两个测量周期
达到完全精度前的初始化时间 两天
数据存储 至少 10 年
预期运行寿命 > 15 年

3、计算参数

总溶解易燃气体 (TDCG) 计H2、CO、CH4、C2H6、C2H4 和 C2H2 的总合
变化率 (ROC) 适用于单组分气体和 TDCG 在 24 小时、7 天和 30 天期间的变化率
气体比 1) 可用比:
CH4/H2
C2H2/C2H4
C2H2/CH4
C2H6/C2H2
C2H4/C2H6
CO2/CO
1) 从 24 小时平均值计算得到。请参见标准 IEC 60599。

4、工作环境

变压器油类型 矿物油
要求变压器油具备的最低燃 +125 °C (+257 °F)
点 1)
油液入口的变压器油压 最大 2 barabs 连续
爆裂压力 20 barabs
油液入口的变压器油温度 最高 +100 °C (+212 °F)
环境湿度范围 0 ... 100 %RH,凝结
运行环境温度范围 -40 ... +55 °C (-40 ... +131 °F)
存放温度范围 -40 ... +60 °C (-40… +140 °F)

5、类型测试

类别 标准 类型/等级
EMC 合规性 IEC61000-6-5 类型 4(接口类型4)
IEC61326-1 工业
环境 IEC60529 IP66(相当于NEMA 4 等级)
安全 IEC/EN61010-1, 合规+125
第 3 版
UL 61010-1:2012

6、电源

工作电压 100 ... 240 VAC,50 ... 60 Hz,±10 %
过压类别 III
最大电流消耗 10 A
最大功耗 500 W
+25 °C (+77 °F) 下的典型功耗 100 W

7、输出

RS-485 接口
支持的协议 Modbus RTU
电流隔离 2 kV RMS,1 分钟
以太网接口
支持的协议 Modbus TCP、HTTP
电流隔离 4 kV AC(50 Hz,1 分钟)
继电器输出 1)
继电器数量 3 个,用户可选常开 (NO) 或常闭 (NC)
触发类型 用户可以选择:气体水平、变化率或设备状态
最大切换电流 6 A(在 250 VAC 条件下)
2 A(在 24 VDC 条件下)
0.2 A(在 250 VDC 条件下)
接口类型 基于 Web 的用户界面,可通过标准 Web浏览器操作

8、结构规格

油路连接 对于 10 毫米(0.39 英寸)外径管路,使用不锈钢 Swagelok接头。
对于 3/8 英寸管路,使用转接器 SS-600R-10M。
变压器油管最大长度 最长 10 米(33 英尺),用于 7 毫米(0.28英寸)内径管路
最长 5 米(16 英尺),用于 4 毫米(0.15 英寸)内径管路
材料 船用铝 (EN AW-5754),不锈钢 AISI 316
