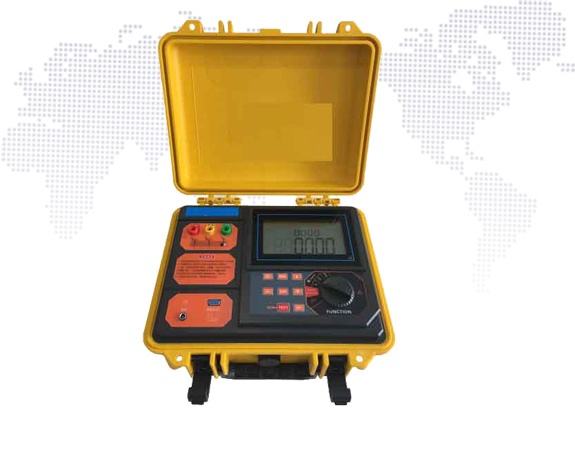

数字接地电阻测试仪

功 能

接地电阻、接地电压、低值电阻测量

电 源

DC 7.4V 1.8Ah 可充锂电池，充满电连续使用约 10 小时

背 光

可控背光，适合昏暗场所使用

测量方式

精密三线法、简易二线法测量接地电阻

测量方法

二三线法测量：额定电流变极法

对地电压：平均值整流 (P-E 接口之间 )

量 程

接地电阻： 0.000 Ω～ 3000 Ω

接地电压： AC 0.0 ～ 100.0V

分 辨 率

0.001 Ω， 0.1V

精 度

接地电阻：

± 2%rdg ± 5dgt （ 0.000 Ω～ 29.999 Ω）

± 2%rdg ± 3dgt （ 30.00 Ω～ 299.99 Ω）

± 2%rdg ± 3dgt （ 300.0 Ω～ 3000.0 Ω）

注： 1. 辅助接地电阻 100 Ω± 5% ，对地电压＜ 5V

2. 5V 干扰电压时的附加误差≤± 5%rdg ± 5dgt

接地电压：± 2%rdg ± 3dgt

测试电压波形

正弦波

测试频率

128Hz/111Hz/105Hz/94Hz( 自动选频 )

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

显示模式

6 位超大 LCD 显示

测量指示

测量中 LED 闪烁指示， LCD 倒计数显示

LCD 尺寸

128mm × 75mm

LCD 显示域

124mm × 67mm

尺 寸

仪表尺寸：高宽高 320mm × 275mm × 145mm

外包装尺寸：长宽高 400mm × 245mm × 335mm

测 试 线

3 条：红色 20m ，黄色 10m ，绿色 5m 各 1 条

简易测试线

2 条：红色 1.6m ，黑色 1.6m 各 1 条

辅助接地棒

2 根：φ 10mm × 150mm

测量时间

对地电压：约 2 次 / 秒；接地电阻：约 7 秒 / 次

测量次数

5000 次以上 ( 短路测试，测 1 次，停 30 秒再测 )

线路电压

AC 100V 以下测量

通讯接口

具有 RS232 接口，软件监控，存储数据可以上传电脑，保存打印

通 讯 线

RS232 通讯线 1 条，长 1.5m

数据保持

保持数据时“ HOLD ”符号指示

数据存储

2000 组，“ MEM ”存储指示，显示“ FULL ”符号表示存储已满

数据查阅

查阅数据时“ READ ”符号指示

溢出显示

超量程溢出时“ OL ”符号指示

干扰测试

自动识别干扰信号，干扰电压高于 5V 时“ NOISE ”符号指示

报警功能

测量值超过报警设定值时，“嘟 -- 嘟 -- 嘟 -- ”报警提示

电池电压

当电池电压降不足时，电池电压低符号显示，提醒需要给电池充电。

自动关机

开机 15 分钟后自动关机

功 耗

背光： 25mA Max( 单独背光耗电 )

待机： 25mA Max( 开机后背光关闭 )

测量： 150mA Max( 背光关闭 )

质 量

仪表： 2.645kg

总质量： 5.95kg( 含包装 )

工 具 箱

军用工具箱设计，可承受约 200kg 的压力

工作温湿度

-10 ℃～ 40 ℃； 80%rh 以下

存放温湿度

-20 ℃～ 60 ℃； 70%rh 以下

过载保护

测量接地电阻： C-E 、 P-E 各端口间 AC 280V/3 秒

绝缘电阻

20M Ω以上 ( 电路与外壳之间 500V)

耐 压

AC 3700V/rms( 仪器面板与箱体之间 )

电磁特性

IEC61326(EMC)

参考安规

IEC61010-1(CAT Ⅲ 300V 、 CAT IV 150V 、污染等级 2) ；

IEC61010-031 ； IEC61557-1( 接地电阻 ) ；

JJG 366-2004( 接地电阻表 ) 。
