GDCR3200双钳接地电阻测试仪

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

双钳接地电阻测试仪

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 产品概述
  • 技术参数
  • 扩展资料
产品概述

GDCR3200双钳多功能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流、直流电阻而精心设计制造的,采用数字处理技术,精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻,大口径电流钳设计,可测量使用大型接地引下线的接地系统,可灵活准确测量单点和网状接地等各种复杂接地情况的任意接地电阻值,并联接地测量时无需断开任何并联接地电极,最大程度地提高测量的方便性。导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,具有独特的抗干扰能力和环境适应能力,重复测试一致性强,确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电流、漏电流测量。

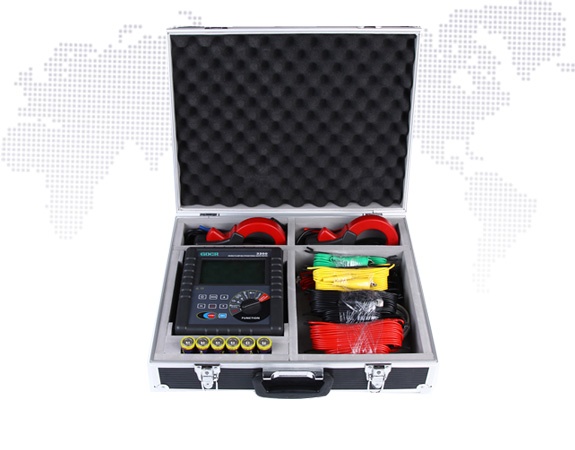

GDCR3200双钳多功能接地电阻测试仪又名双钳接地电阻测试仪、双钳接地电阻仪,由主机、电流钳(双钳)、数据软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示,具有背光、棒图指示,一目了然。同时能存储2000组数据,通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。
