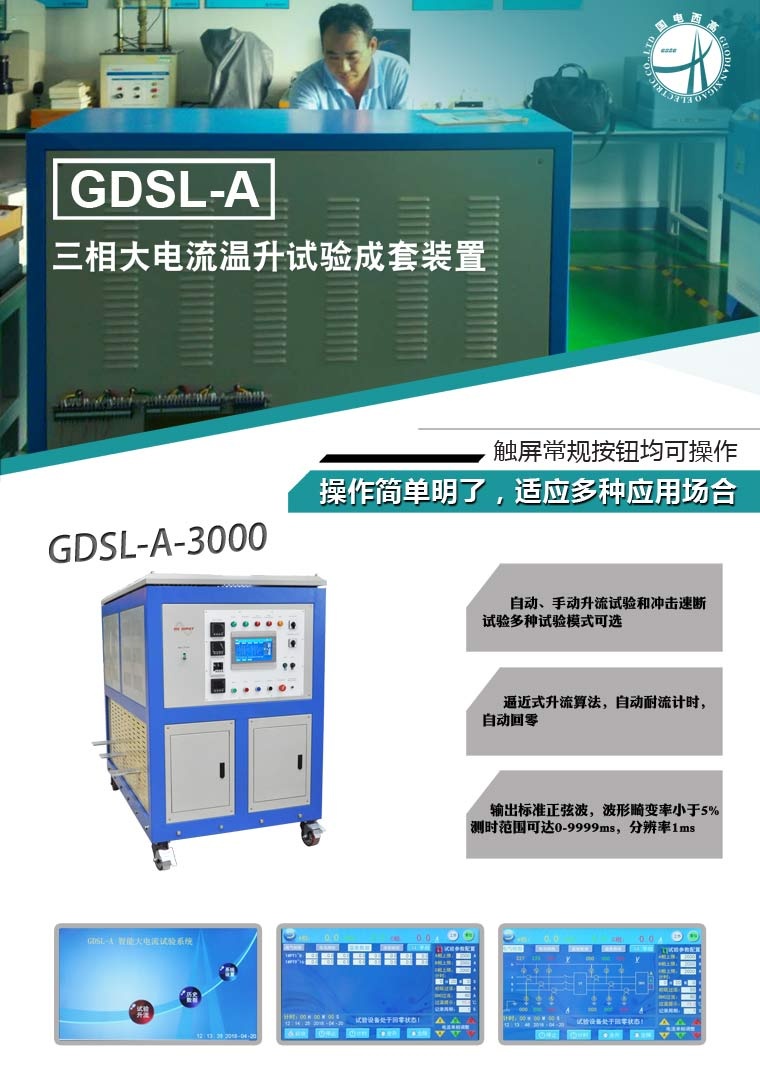

GDSL-A系列三相温升大电流发生器

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

三相温升大电流发生器

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料
产品概述
GDSL-A系列 三相大电流温升试验成套装置内置高配置工控机,采用可编程控制器PLC作为中心处理器,对交流信号进行实时扫描,实现全面监测和闭环控制,并设计密码设置管理,只有获得相应操作权限的人员,才能进行某些功能的操作。自动调节交流恒流源满足GB 7251.1~ GB 7251.5标准中低压成套开关柜(含有多路输出的控制柜如GCK,MNS等)的温升试验,自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行(应提供用户使用多台恒流源并机运行的证实材料复印件,如GCK或MNS等的温升试验)
产品特点
  • 全自动控制,操作方便
  • 带有自动稳流系统,支持全自动测试与手动测试两种方法
  • 有超过限定值自动报警功能,确保产品的安全性、可靠性。
  • 全智能校正系数,确保恒流电源稳流精度
  • 产品支持特别定制
技术参数

型号

 GDSL-A-3000A三相温升大电流系统

最大输出电流

交流单相3000A  3

电路方式

特殊工艺电动调压器

交流输入

相线

3Φ4W +G

电压

380V±10%50Hz±2%三相四线

输入电流

78A

输出

相线

3Φ4W

电压

0-10自动转换

电流

AC0-3000A连续可调, 无级调速方式;

可三相同时输出,也可单相输出,也可分相输出;

手动方式输出,自动方式输出二种方式。

额定容量

90kVA

稳流精度

输出电流≤±0.5%

输出端子

接线端子

保护

电子电路快速侦测过压、过流、过温、缺相等自动跳脱保护及告警装置, 非测试状态电压为零,电流为零

精度

源效应

≤0.3%额定值

时漂

≤1%额定值

温漂

≤0.04%额定值/

负载效应

≤1%额定值(仅由于输出电流从零至额定值变化时引起的输出电压变化率)

纹波电压

≤1%额定值+10mV

其他

线路调整率:

0.1%

负载调整率:

0.1%

显示

及设定

电压表显示

真彩色液晶和数显仪表 (显示精度:0.1V, 显示误差:≤0.2%±1个字)

电流表显示

真彩色液晶和数显仪表 (5位数码显示, 显示精度0.1A, 显示误差:≤0.2%±1个字)

调节设定

电流(高精电位器调节)

系统

整机效率

≥90%

耐压绝缘阻抗

AC 1800V 1分钟,20兆欧

冷却装置

强制风扇冷却

噪音

60dB(机器前方1mm

互感器精度

0.2

防护等级

IP20

工作

环境

工作方式

长时间温升实验

温度

-10-50

湿度

0-90%(非凝结状态)

海拔高度

1500m以下

外形

结构

一体温升+独立控制工作台



尺寸

还不能订



重量





母排

输出按每平方2个电流计算,在后面

温度巡检

16路模块



A级热电偶





检测报告
