GD-2136(停产)

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

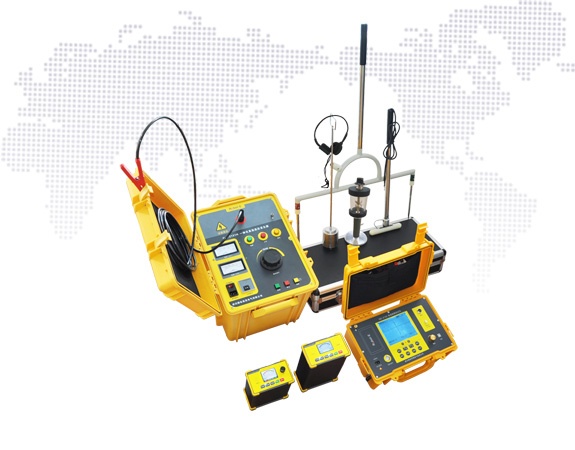

电缆故障测试系统

电缆故障测试系统

GD-2136 电缆故障测试系统,是新型电缆故障测试排查装置,能够对高阻闪络故障,接地、短路、断线,接触不良等故障进行测试,利用声测法,能快速定位故障点。

本产品是GD系列里,电缆探伤仪的升级版本,它是一套组合系统,功能强大,能够对处理各种故障现象;适应力强,能够对各类型的电缆进行故障点的排查探测。是一套万能设备,相对于老版本的电缆探伤仪,故障测试仪,它更加全面,功能更加强大。如果探测任务,要适应多类型,多环境的电缆。那么本产品,绝对是您最佳选择,性价比更高。

产品特点
  • 1.功能齐全
    测试故障安全、迅速、准确;仪器采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试;如配备声测法定点仪,可准确测定故障的精确位置;
  • 2.测试精度高
    仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m;
  • 3.智能化程度高
    测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观;并配有全中文菜单显示操作功能,无需对操作人员作专门的训练;
  • 4.具有波形及参数存储、调出功能;
  • 5.采用非易失性器件,关机后波形、数据不易失;
  • 6.具有双踪显示功能;
  • 7.可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断;
  • 8.具有波形扩展比例功能;
  • 9.改变波形比例,可扩展波形进行精确测试;
  • 10.可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离;
  • 11.具有根据不同的被测电缆随时修改传播速度功能;
  • 12.小体积便携式外形,内装可充电的电池供电,方便携带和使用。
咨询热线:400-8818-755
国电西高国电西高国电西高国电西高国电西高

技术特点

GD-2136 电缆故障测试系统,是新型电缆故障测试排查装置,能够对高阻闪络故障,接地、短路、断线,接触不良等故障进行测试,利用声测法,能快速定位故障点。

本产品是GD系列里,电缆探伤仪的升级版本,它是一套组合系统,功能强大,能够对处理各种故障现象;适应力强,能够对各类型的电缆进行故障点的排查探测。是一套万能设备,相对于老版本的电缆探伤仪,故障测试仪,它更加全面,功能更加强大。如果探测任务,要适应多类型,多环境的电缆。那么本产品,绝对是您最佳选择,性价比更高。

产品特点
  • 1.功能齐全
    测试故障安全、迅速、准确;仪器采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试;如配备声测法定点仪,可准确测定故障的精确位置;
  • 2.测试精度高
    仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m;
  • 3.智能化程度高
    测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观;并配有全中文菜单显示操作功能,无需对操作人员作专门的训练;
  • 4.具有波形及参数存储、调出功能;
  • 5.采用非易失性器件,关机后波形、数据不易失;
  • 6.具有双踪显示功能;
  • 7.可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断;
  • 8.具有波形扩展比例功能;
  • 9.改变波形比例,可扩展波形进行精确测试;
  • 10.可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离;
  • 11.具有根据不同的被测电缆随时修改传播速度功能;
  • 12.小体积便携式外形,内装可充电的电池供电,方便携带和使用。

产品参数

  • 1.应用范围及用途仪器可测试各种型号的电力电缆(电压等级1KV~35KV)和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏、高阻闪络性故障和电缆的断线、接触不良等故障;并可测试电缆的长度和电波在电缆上的传播速度。
  • 2.最远测试距离:15Km(明线可达100千米)
  • 3.探测盲区:  1m
  • 4.读数分辨率: 1m
  • 5.功耗:    5VA
  • 6.使用条件:环境温度 0℃~+40℃
       (极限温度 -10℃~+50℃)
        相对湿度  40℃(20~90)%RH
        大气压强  (86~106)Kpa
  • 7.体积:275×220×160mm3
  • 8.重量:1.8kg
