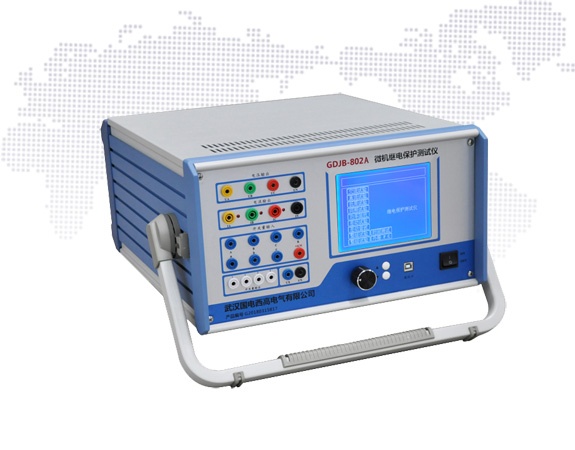

GDJB-802A(停产)微机继电保护测试仪

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

微机继电保护测试仪

定制服务
  • 1、诚征全国代理OEM服务
  • 2、外观形象设计
  • 3、选配功能定制
  • 4、定制操作视频
  • 5、专项技术培训(远程直播/上门)
  • 6、特殊场合及特殊试验方案设计
  • 7、集成系统开发

  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料
产品概述
产品概述

GDJB-802A微机继电保护测试仪属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

GDJB-802A微机继电保护测试仪通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值和实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。


功能特点
  • 标准的4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。
  • 单机操作方便,可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
  • 双操作方式,联接电脑运行。
  • 软件功能强大,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
  • 开关量接点丰富,可智能自动识别空接点和0~250V电位接点兼容。
  • 本机采用高分辨率图形液晶显示屏,操作界面和实验结果均汉化显示,直观清晰。
  • 具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
  • 具有独立专用直流电源输出。
  • 仪器性价比高,操作简单,小巧轻便。
技术参数


产品参数

交流电流输出

  • 输出精度:0.5级
  • 相电流输出(有效值): 0~40A
  • 三并电流输出(有效值): 0~120A
  • 相电流长时间允许工作值(有效值):10A
  • 相电流最大输出功率 : 420VA
  • 三并电流最大输出时最大输出功率 : 900VA
  • 三并电流最大输出时允许工作时间 :10s
  • 频率范围(基波):20~1000Hz
  • 谐波次数 :1~20 次

直流电流输出

  • 输出精度:0.5级
  • 电流输出: 0~±10A / 每相,0~±30A / 三并
  • 最大输出负载电压:20V

交流电压输出

  • 输出精度:0.5级
  • 相电压输出(有效值):0~120V
  • 线电压输出(有效值): 0~240V
  • 相电压/线电压输出功率 : 80VA / 100VA
  • 频率范围(基波):20~1000Hz
  • 谐波次数: 1~20次

直流电压输出

  • 输出精度: 0.5级
  • 相电压输出幅值:0~±160V
  • 线电压输出幅值: 0~±320V
  • 相电压/线电压输出功率: 70VA / 140VA

开关量及时间测量

  三相 备注
开关量输入 7路

空接点:

 1~20mA,24V

电位接点接入:

“0”:0~ +6V

 “1”:+11 V~ +250V

开关量输出 2对 DC:220V/0.2A;AC:220V/0.5A
时间测量 测量范围1ms ~ 9999s 测量精度1mS

体积重量

  三相
外形尺寸 400×300×180mm³
单机重量 22kg
供电电源 AC 220V±10%,50/60Hz
环境温度 -10℃ ~ +50℃
