GDHL-100A

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

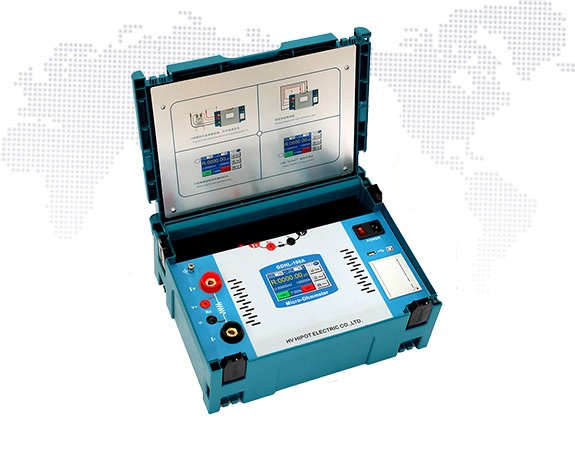

智能回路电阻测试仪

智能回路电阻测试仪

断路器(以下简称开关)导电回路的导电性能的好坏,对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压,电流都比较小,当开关的动静触头之间有杂质或表面有氧化等,测试的数据分散性就较大。同时电桥的抗干扰性差,因为国家标准规定必须使用100A以上直流电流进行测试。综上所述国电西高自主研发的GDHL-100A智能回路电阻测试仪采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),HVHIPOT公司引进国际先进的数字检测技术研发生产满足于GB50150-2006和DL/T 845.4-2004规程要求开发的专业测试仪器,广泛适用于电力行业各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

功能特点
  • 采用高精度恒流电源,自动升流方式无需人工调节,测试迅速准确。
  • 采用四端法,有效地排除了测试线电阻对测试结果的影响。
  • 量程宽、精度高,电阻测量范围可达100mΩ。
  • 100A测试时,最长测试时间可达1-999秒,满足现场各种应用。
  • 长时间大电流输出,烧除开关氧化膜,使测量更真实,
  • 仪器内部可自带标准电阻,可实时自校准仪器内部及外部测试线是否正常,提高测试可靠性。
  • 同屏显示电阻、电流、电压、时间、状态及提示信息,人性化操作界面设计,操作过程简单易用,
  • 输出电流稳定多档输出电流可选择,电阻测试范围宽。
  • 可长时间进行工作,具有开路保护、过热保护等完善的保护功能。
  • 采用4.7寸工业级高亮度彩色触摸液晶屏,在强阳光下依然清晰可见。
  • 仪器主机配置热敏打印机,便于数据打印。
  • 具有本机存储存储数据量1000条,方便数据保存。
  • 欧式扳把快速接头、锁扣设计,接触面大、通流能力强
  • 组合式机箱配置方案,用户可轻松组合相关仪器和附件。
  • 实现整体打包携带,使用户拥有更加轻松的使用体验。
  • 吊装式一体化设计,骨架式拆装结构,便于检修和维护;
  • 整机嵌压式结构,分散应力;减震缓冲处理,确保物流的可靠性;
  • 楔形导流风道,提高散热能力,大大延长使用寿命;
  • 整机体积小、重量轻,不超过5kg,非常适合现场使用。
  • 配置USB接口或蓝牙接口功能,主机通过有线或无线方式可与PC机或平板电脑、手机等连接通过上位机或者APP进行设备的控制操作及生成试验报告。
  • 配置小程序,输入截面和长度可自动计算电阻率,可按国标考量导体材质;
咨询热线:400-8818-755
国电西高国电西高国电西高国电西高

技术特点

断路器(以下简称开关)导电回路的导电性能的好坏,对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压,电流都比较小,当开关的动静触头之间有杂质或表面有氧化等,测试的数据分散性就较大。同时电桥的抗干扰性差,因为国家标准规定必须使用100A以上直流电流进行测试。综上所述国电西高自主研发的GDHL-100A智能回路电阻测试仪采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),HVHIPOT公司引进国际先进的数字检测技术研发生产满足于GB50150-2006和DL/T 845.4-2004规程要求开发的专业测试仪器,广泛适用于电力行业各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

功能特点
  • 采用高精度恒流电源,自动升流方式无需人工调节,测试迅速准确。
  • 采用四端法,有效地排除了测试线电阻对测试结果的影响。
  • 量程宽、精度高,电阻测量范围可达100mΩ。
  • 100A测试时,最长测试时间可达1-999秒,满足现场各种应用。
  • 长时间大电流输出,烧除开关氧化膜,使测量更真实,
  • 仪器内部可自带标准电阻,可实时自校准仪器内部及外部测试线是否正常,提高测试可靠性。
  • 同屏显示电阻、电流、电压、时间、状态及提示信息,人性化操作界面设计,操作过程简单易用,
  • 输出电流稳定多档输出电流可选择,电阻测试范围宽。
  • 可长时间进行工作,具有开路保护、过热保护等完善的保护功能。
  • 采用4.7寸工业级高亮度彩色触摸液晶屏,在强阳光下依然清晰可见。
  • 仪器主机配置热敏打印机,便于数据打印。
  • 具有本机存储存储数据量1000条,方便数据保存。
  • 欧式扳把快速接头、锁扣设计,接触面大、通流能力强
  • 组合式机箱配置方案,用户可轻松组合相关仪器和附件。
  • 实现整体打包携带,使用户拥有更加轻松的使用体验。
  • 吊装式一体化设计,骨架式拆装结构,便于检修和维护;
  • 整机嵌压式结构,分散应力;减震缓冲处理,确保物流的可靠性;
  • 楔形导流风道,提高散热能力,大大延长使用寿命;
  • 整机体积小、重量轻,不超过5kg,非常适合现场使用。
  • 配置USB接口或蓝牙接口功能,主机通过有线或无线方式可与PC机或平板电脑、手机等连接通过上位机或者APP进行设备的控制操作及生成试验报告。
  • 配置小程序,输入截面和长度可自动计算电阻率,可按国标考量导体材质;

产品参数

技术性能及参数
  • 测试电流档位:100A有50A、100A二档,200A有50A、100A、150A、200A四档,其它电流档位可定制。
  • 测量范围:1-100000μΩ;50A:1μΩ-100000μΩ、 100A:1μΩ-50000μΩ、 150A:1μΩ-33000μΩ、 200A:1μΩ-25000μΩ、
  • 准确度:±(读数*0.5%+0.1uΩ)
  • 分辨率:0.01uΩ
  • 电阻显示位数:五位半
  • 恒流源输出电压:≤5V
  • 测试时间:多档测试时间可选择设置
  • 工作电源:AC220V±10% 50Hz
  • 功耗:≤500W
  • 使用环境温度:-20℃~40℃
  • 相对湿度:≤80%RH,不结露
  • 主机重量:小于5kg
