GDPD-300UF(停产)

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

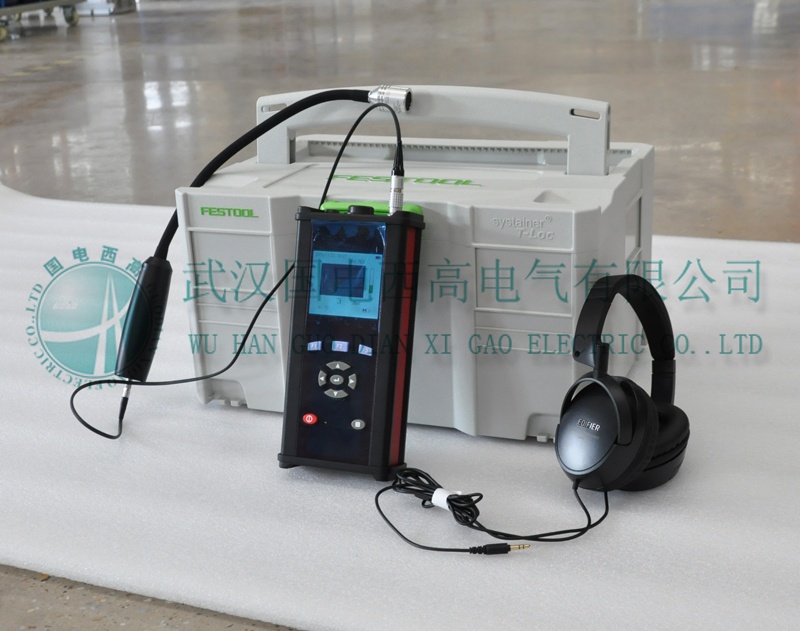

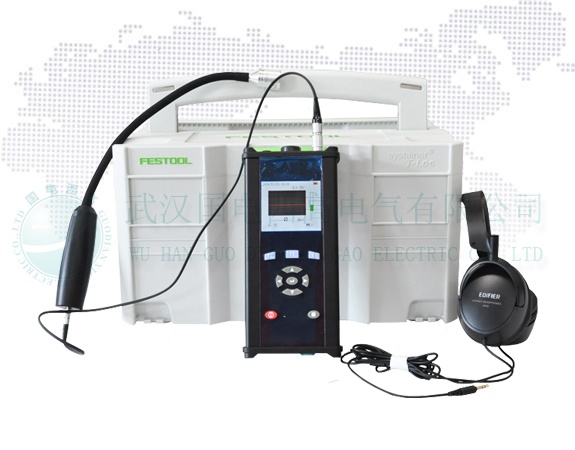

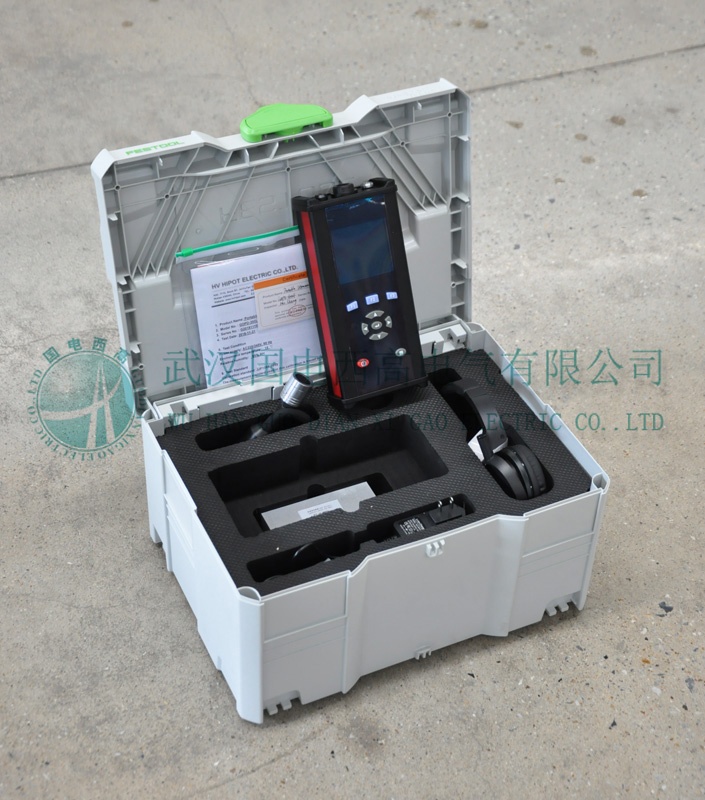

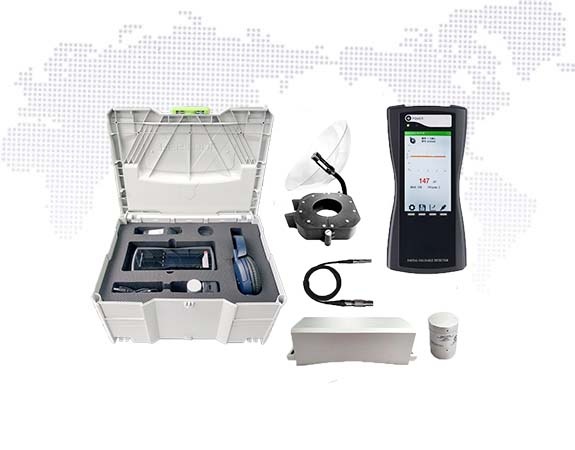

便携式超声波局放仪

便携式超声波局放仪

本产品可广泛应用于电力系统的剧院检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:

局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。

局部放电频度检测:装置测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。


便携式超声波局放仪价格,特高频局部放电检测仪 价格?欢迎咨询国电西高国电西高


便携式超声波局放仪产品特点
  • 配置不同传感器实现几乎所有的电气设备的局部放电检测;
  • 人性化的人机界面方便不同设备的数据管理,包括历史数据变化趋势的追溯、横向与纵向数据分析,实现被测设备360°全面诊断;
  • 内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;
  • 采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;
  • 测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理;
咨询热线:400-8818-755
国电西高国电西高国电西高

技术特点

本产品可广泛应用于电力系统的剧院检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:

局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。

局部放电频度检测:装置测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。


便携式超声波局放仪价格,特高频局部放电检测仪 价格?欢迎咨询国电西高国电西高


便携式超声波局放仪产品特点
  • 配置不同传感器实现几乎所有的电气设备的局部放电检测;
  • 人性化的人机界面方便不同设备的数据管理,包括历史数据变化趋势的追溯、横向与纵向数据分析,实现被测设备360°全面诊断;
  • 内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;
  • 采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;
  • 测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理;

产品参数

TEV 测量

UHF 测量

测量范围

0-60 dBmV

检测频段

300- 20 00MHz

分辨率

1dB

测量范围

0-60 dBmV

精度

±1dB

精度

< 1dBmV

每周期最大脉冲

1400

传感器频段

30 0- 2000MHz

测量频带

3 ~100MHz



AA 测量

AE 测量

测量范围

- 6 dBμV ~ 68dBμV

测量范围

- 6 dBμV 至 68dBμV

分辨率

1dB

分辨率

1dB

精度

±1dB

精度

±1dB

传感器中心频率

40 kHz

频率范围

2 0~200 kHz

HFCT 测量

传感器传输阻抗

5mV/mA

检测频率

1 ~ 30MHz

灵敏度

≤50pC

硬件

外壳

ABS

显示

4 .0 寸 RGB 液晶屏

连接器

USB 接口 ( 兼 充 电器 输 入 )

3.5mm 立 体 声耳 机 插孔

外 部 超声 波 传感 器 输 入


耳机

最小 8 欧姆

SD 卡

标配 16 G ~ 64G

内置电池

3.7V/ 5000m Ah 锂电池

工作时间

约 6 小时

充电器

AC 90-264V 或 DC 5V

使用 温度

-20 ~ 5 0 ℃

湿度

20-85% 相对湿度

体积 、 重量

210*100*35(mm) 0 . 4 KG ( 主机 )
