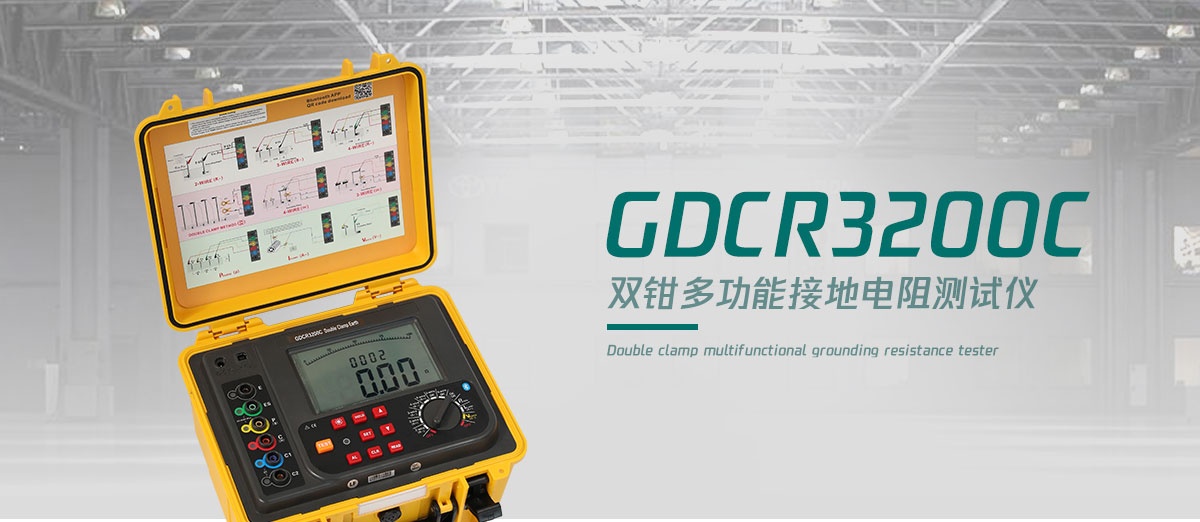

GDCR3200C 双钳多功能接地电阻测试仪

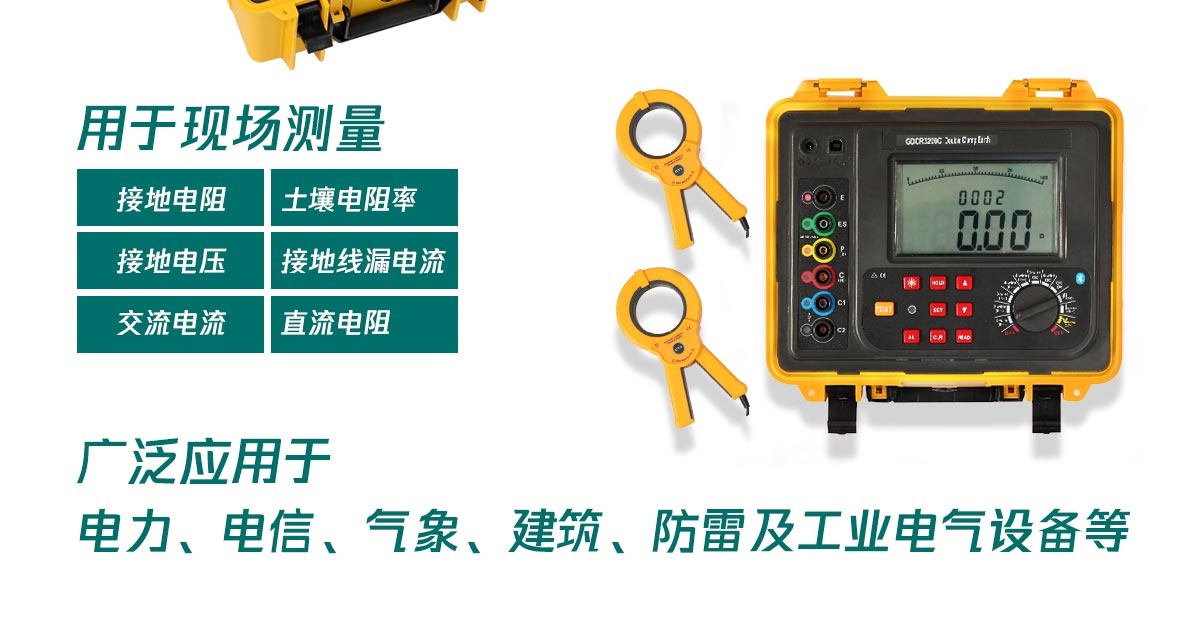

功 能

接地电阻、土壤电阻率、直流电阻、接地电压、交流电流、漏电流测量

电 源

DC 7.4V 2600mAh 可充锂电池，电池充满约 8.4V

背 光

可控背光，适合昏暗场所使用

测量方式

精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻

测量方法

二三四线法测量：变极法，测量电流 20mA Max

选择法测量：变极法，测量电流 20mA Max

双钳法：非接触互感测量法，测试电流 1mA Max

土壤电阻率：四极法 ( 温纳法 )

直流电阻：变极法

交流电流：钳形电流互感器

对地电压：平均值整流 ( P(S) - ES 接口间 )

测试电压波形

正弦波

测试频率

128Hz/111Hz/105Hz/94Hz( 自动选频 )

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

电极间距范围

1m ～ 100m

显示模式

4 位超大 LCD 显示，带背光

测量指示

测量中 LED 闪烁指示， LCD 倒计数显示

LCD 尺寸

128mm×75mm

LCD 显示域

124mm×67mm

仪表尺寸

高宽厚： 280mm×260mm×160mm

电流钳尺寸

高宽厚： 185mm×115mm×43mm

测 试 线

4 条：红色 20m ，黑色 20m ，黄色 10m ，绿色 10m 各 1 条

简易测试线

2 条：红色 1.6m ，黑色 1.6m 各 1 条

辅助接地棒

4 根： φ10mm×150mm

电 流 钳

2 把：蓝黑插头，红黑插头各 1 把

电流钳口径

φ68mm

电流钳引线

长 2m

测量时间

交流电流：约 2 次 / 秒

对地电压：约 2 次 / 秒

接地电阻：约 7 秒 / 次

测量次数

5000 次以上 ( 短路测试，测 1 次，停 30 秒再测 )

线路电压

AC 600V 以下测量

通讯接口

具有 USB 接口，存储数据可以通过软件上传电脑

通 讯 线

USB 通讯线 1 条，长 1.5m

数据保持

保持数据时 “ HOLD ” 符号指示

数据存储

2000 组， “ MEM ” 存储指示，显示 “ FULL ” 符号表示存储已满

数据查阅

查阅数据时 “ READ ” 符号指示

溢出显示

超量程溢出时 “ OL ” 符号指示

电流钳低电流指示

选择法或者双钳法测量时 , 当 CT2 接收的电流信号低于 0.5mA 时，显示 “ ” 符号 , 此时应检查 CT2 电流钳的钳入方向

干扰测试

自动识别干扰信号，干扰电压高于 5V 时 “ NOISE ” 符号指示

辅助接地测试

具有辅助接地电阻值测试功能， 0.00kΩ ～ 30.00kΩ(100 R + rC <50kΩ ， 100 R + rP <50kΩ)

报警功能

测量值超过报警设定值时， “ 嘟 -- 嘟 -- 嘟 --” 报警提示

电池电压

当电池电压降到约 DC 7.2V±0.1V 时，电池电压低符号 “ ” 显示，提醒仪表需进行充电

自动关机

开机 15 分钟后自动关机

工作电流

背光： 25mA Max( 单独背光耗电 )

待机： 25mA Max( 开机后背光关闭 )

测量： 150mA Max( 背光关闭 )

质 量

仪表： 2230g( 含电池 )

仪表包 915g

电流钳： 1050g(2 把 )

测试线： 1560g( 含简易测试线 )

辅助接地棒： 935g(4 根 )

工作温湿度

-10℃ ～ 40℃ ； 80%rh 以下

存放温湿度

-20℃ ～ 60℃ ； 70%rh 以下

防护等级

IP65 （合盖时）

过载保护

测量接地电阻： C(H)-E 、 P(S)-ES 各端口间 AC 280V/3 秒

绝缘电阻

20MΩ 以上 ( 电路与外壳之间 500V)

耐 压

AC 3700V/rms( 电路与外壳之间 )

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V 、 CAT IV 150V 、污染等级 2) ； IEC61010-031 ；

IEC61557-1( 接地电阻 ) ；

IEC61557-5( 土壤电阻率 ) ；

JJG 366-2004( 接地电阻表 ) ；

JJG 1054-2009( 钳形接地电阻仪 ) 。
