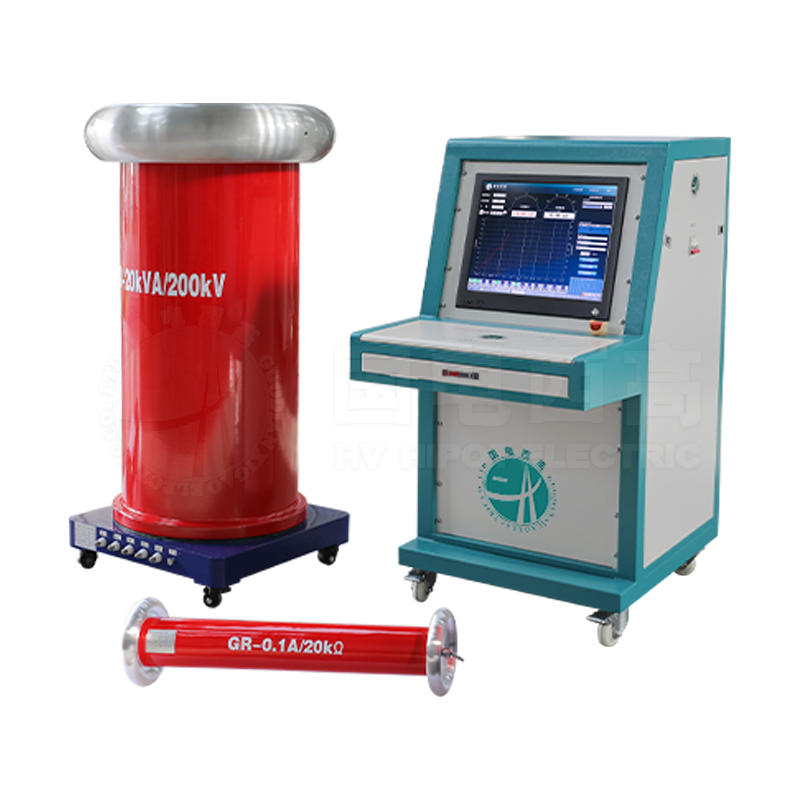

GDYD-A(20kVA/200kV) 智能工频耐压试验装置

GDYD系列绝缘耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，本设备采用了PLC控制器技术、2.4G ISM组网技术、结合优良的人机界面操作，使您在使用时轻松自如、得心应手。可用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

执行标准
DL/T474.4-2018 现场绝缘试验实施导则:交流耐压试验
DL/T848.2-2018 高压试验装置通用技术条件:工频高压试验装置

GB/T16927.1-2011 高电压试验技术：一般定义及试验要求

产品介绍

控制部分
输入电压：AC380V±10% 50Hz±1
输出容量：20kVA
低压输出：AC 0～430V
输出电流：50A（Max）
低压电压测量范围：0-450V 分辨率：0.01V
低压电流测量范围：0.2-50A 分辨率：0.01A
高压电压测量范围：AC0～200kV 分辨率：0.01KV
高压电流测量范围：AC0～100mA 分辨率：0.01mA
计时范围：任意时段
电压精度 ≤±3%(10%~100%量程)
电流精度 ≤±3%(10%~100%量程)
规格尺寸：635*1030*1255 103KG

变压器部分
输出容量：20kVA
低压（输入）电压：AC 0～400V
低压（输入）电流：AC 0～50A
高压（输出）电压：AC 0～200kV
高压（输出）电流：0-100mA
测量变比：2000：1 误差：±1%
阻抗电压：≤12%；
空载电流：≤10%；

运行时间：额定容量下5min开，5min关断续周期工作制，1/3额定电压和1/3额定电流下可长期运行

参数
