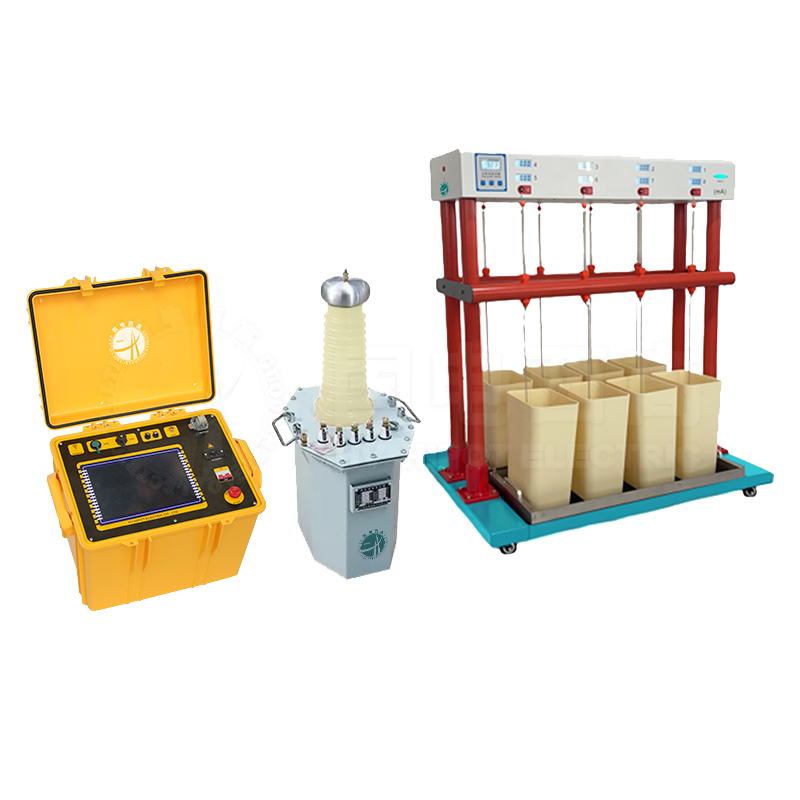

GDJS-58 绝缘手套（靴）试验装置

全自动注水绝缘靴（手套）耐压装置是根据《DLT 976-2017 带电作业工具、装置和设备预防性试验规程》、《DL/T 1476-2023电力安全工器具预防性试验规程》、《GB/T 17622-2008带电作业用绝缘手套》、《GB 21148 2020足部防护安全鞋》等相关规程中关于工频耐压的要求基础上研发而成。可以按要求对绝缘靴、绝缘手套等安全工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。

使用条件
电源电压：220V±10% 50HZ±1% 波形畸变率不大于5%
环境温度：-5℃-40℃
环境湿度：≤80%RH，不结露、仪器不闪烁
海拔：≤1000m
使用环境应无明显的尘埃、烟、腐蚀性、可燃性气体、水蒸气和盐雾，无严重的震动情况；

执行标准
DL/T474.4-2018 现场绝缘试验实施导则:交流耐压试验
DL/T848.2-2018 高压试验装置通用技术条件:工频高压试验装置
GB/T16927.1-2011 高电压试验技术：一般定义及试验要求
DL/T 976-2017 带电作业工具、装置和设备预防性试验规程
DL/T 1476-2023 电力安全工器具预防性试验规程
GB21148 2020 足部防护安全鞋
GB/T 17622-2008带电作业用绝缘手套

产品介绍

控制台部分
2.1.1 输入电压：AC220V±10% 50Hz±1
2.1.2 输出容量：5kVA
2.1.3 低压输出：AC 0～250V
2.1.4 输出电流：0-25A（Max）
2.1.5 低压电压测量范围：0-300V 分辨率：0.1V
2.1.6 低压电流测量范围：0.2-50A 分辨率：0.1A
2.1.7 高压电压测量范围：AC0～50kV 分辨率：0.1KV
2.1.9 无线泄漏电流测量范围：AC0～30mA 分辨率：0.1mA
2.1.10 计时范围：0～99min
2.1.11 电压精度： ≤1%示值±3个字
2.1.12 电流精度： ≤1%示值±3个字
2.1.14 控制台规格尺寸：380*300*450 22KG

变压器部分
2.2.1 输出容量：5kVA
2.2.2 低压（输入）电压：AC 0～200V
2.2.3 低压（输入）电流：AC 0～25A
2.2.4 高压（输出）电压：AC 0～50kV
2.2.5 高压（输出）电流：0-100mA
2.2.6 测量变比：500：1 误差：±1%
2.2.7 阻抗电压：≤12%；
2.2.8 空载电流：≤10%；
2.2.9 运行时间：额定容量下5min开，5min关断续周期工作制，1/3额定电压和1/3额定电流下可长期运行

2.2.10 规格尺寸：330*250*650 45KG

绝缘手套（靴）智能试验装置-泄漏电流测控平台
2.3.1 试验工位：8
2.3.2 泄漏电流测量范围：AC0～30mA 分辨率：0.01mA

2.3.3 设备规格尺寸： 100*760*1150 50KG
