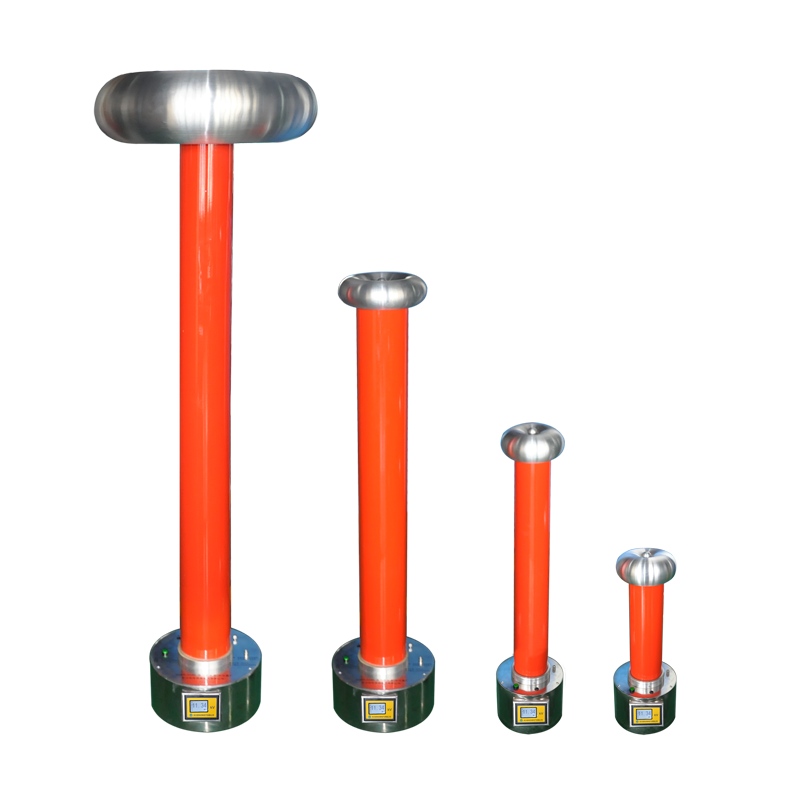

GDFR-D系列一体式高压分压器
GDFR-D系列

一体式高压分压器

 相关产品
Related Products


· GDFR交直流高压分压器采用阻容式分压器和高阻数字表一体化设计,实现高压测量与显示;
· 广泛适用于发电厂、变电站、高压电气设备制造厂以及高电压实验室等场所,进行脉冲高压、雷电高压以及工频高压的测量;
· 国电西高可根据客户不同测量精度来定制分压比比例,性价比更高;
· 该系列最高准确度分别为:AC:0.5%DC:0.5%,若需更高准确度,请与我司联系;


交直流高压分压器又可被称为高压分压器、数字高压表或阻容分压器等


产品特点:
  • 采用平衡式等电位屏蔽结构。
  • 完全密封的绝缘筒内部采用优质电子元件,而使整个装置具有测试准确、线性好。
  • 高精度,高线性度,高稳定度,抗干扰性强。
  • 采用显示仪表与高压筒一体化结构不需要连接仪表,人可远距离读取数据使得更安全方便。
  • 体积小,重量轻,便于携带,为现场工地的检测工作带来极大的便利。
  • 内屏蔽抗干扰系统,全方位均压措施。
  • 可选择增加峰值功能。
  • 具备红外数据传输,使得高电压测量与控制完全隔离(选配)。

       GDFR系列一体化高压数字表(分压器)又称高压数字高压表或阻容分压器,客户可根据所测量电压精度要求,来选择不同的准确度。该系列最高准确度分别为:AC:0.5%/DC:0.5%,若需更高准确度,可选择我公司的高精度、高稳定度的交流标准核查器和直流核查器;采用电位屏蔽式高压测量装置,是我公司最新研发的产品,与其他公司同类产品相比,国电西高采用美国进口的填充介质,内部采用多种专利屏蔽技术,使该系列产品有更长的使用寿命和更高的稳定性,在该领域拥有绝大部分的市场占用量和市场美誉度。



基本型号

GDFR-D1-50G

GDFR-D1-100G

GDFR-D1-150G

GDFR-D1-200G

GDFR-D1-50H

GDFR-D1-100H

GDFR-D1-150H

GDFR-D1-200H

电压等级( kV )

50

100

150

200

50

100

150

200

交流频率( Hz )

阻容式:工频 纯电容: 30~300Hz

精度等级

AC:1.0%/DC:0.5%

AC:0.5%/DC:0.5%

阻抗( m Ω)

640

1280

2000

2640

640

1280

2000

2640

电容量( pF )

500

250

400/160

300

500

250

400/160

300

分压比

1000:1 或 10000:1 特殊比例可定做

高度( mm )

500

650

900

1400

500

650

900

1400

尺寸( mm )

Φ 220*500

Φ 220*650

Φ 350*900

Φ 350*1400

Φ 220*500

Φ 220*650

Φ 350*900

Φ 350*1400

电缆阻抗(Ω)

75

电缆长度( m )

4

4

6

6

4

4

6

6

重量( kg )

7.2

7.9

11.6

16.8

7.2

7.9

11.6

16.8

填充介质

聚氨酯发泡剂

使用温度范围

0 ℃ ~45 ℃

相对湿度

<85%RH ,无凝露

海拔高度

<1500 米,高海拔地区可定做

使用场所限制

户内使用或晴朗天气条件下户外使用
