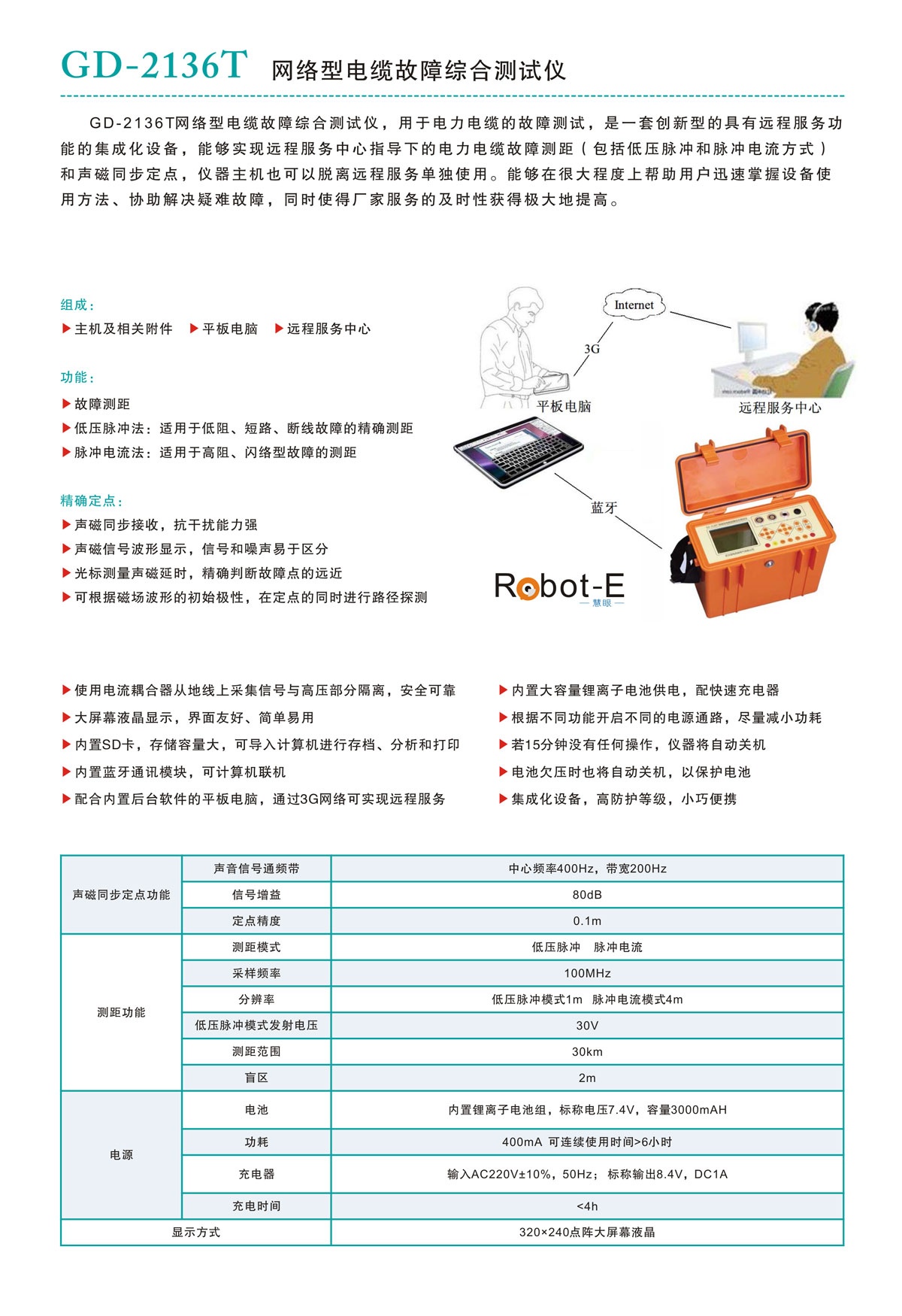

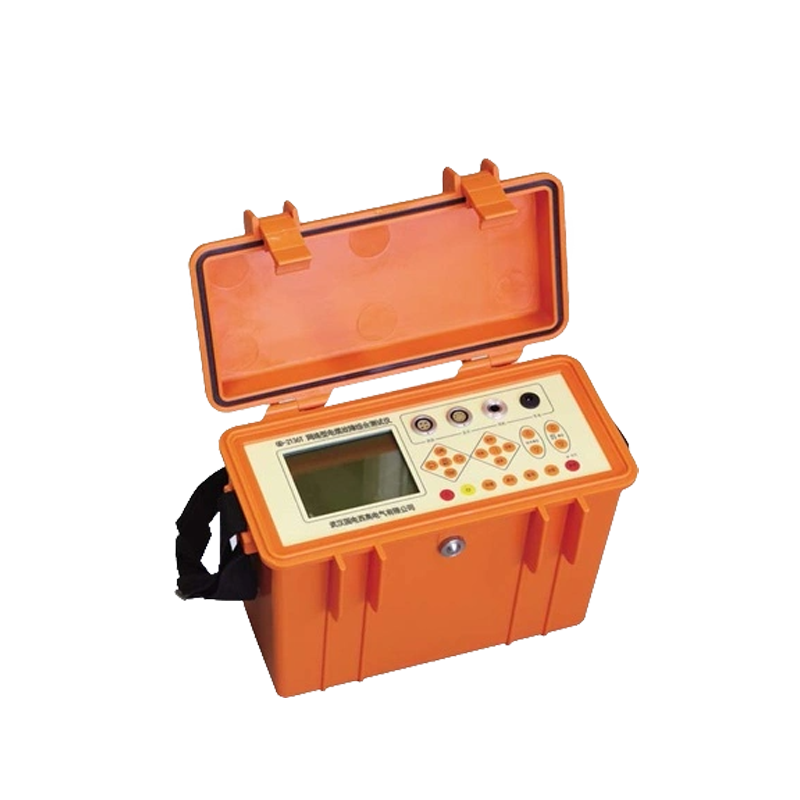

GD-2136T网络型电缆故障综合测试仪
GD-2136T

网络型电缆故障综合测试仪

 相关产品
Related Products


· 使用电流耦合器从地线上采集信号与高压部分隔离,安全可靠;
· 大屏幕液晶显示,界面友好、简单易用;
· 内置SD卡,存储容量大,可导入计算机进行存档、分析和打印;
· 内置蓝牙通讯模块,可计算机联机;
· 配合内置后台软件的平板电脑,通过3G网络可实现远程服务;
· 内置大容量锂离子电池供电,配快速充电器;
· 根据不同功能开启不同的电源通路,尽量减小功耗;
· 若15分钟没有任何操作,仪器将自动关机;
· 电池欠压时也将自动关机,以保护电池;
· 集成化设备,高防护等级,小巧便携。


GD-2136T网络型电缆故障综合测试仪,用于电力电缆的故障测试,是一套创新型的具有远程服务功能的集成化设备,能够实现远程服务中心指导下的电力电缆故障测距(包括低压脉冲和脉冲电流方式)和声磁同步定点,仪器主机也可以脱离远程服务单独使用。能够在很大程度上帮助用户迅速掌握设备使用方法、协助解决疑难故障,同时使得厂家服务的及时性获得极大地提高。

产品组成

  • 主机及相关附件
  • 平板电脑
  • 远程服务中心

产品功能
故障测距
  • 低压脉冲法:适用于低阻、短路、断线故障的精确测距
  • 脉冲电流法:适用于高阻、闪络型故障的测距

精确定点
  • 声磁同步接收,抗干扰能力强
  • 声磁信号波形显示,信号和噪声易于区分
  • 光标测量声磁延时,精确判断故障点的远近
  • 可根据磁场波形的初始极性,在定点的同时进行路径探测


测距模式

低压脉冲、脉冲电流

采样频率

100MHz

分辨率

低压脉冲模式 1m

脉冲电流模式 4m

低压脉冲模式发射电压

30V

测距范围

30km

盲区

2m

声音信号通频带

中心频率 400Hz ,带宽 200Hz

信号增益

80dB

定点精度

0.1m

电池

内置锂离子电池组,标称电压 7.4V ,容量 3000mAH

功耗

400mA ,可连续使用时间 >6 小时

充电器

输入 AC220V±10% , 50Hz ;标称输出 8.4V , DC1A

充电时间

<4 小时

显示方式

320×240 点阵大屏幕液晶

体积

270mm×150mm×210mm

重量

1.5kg

使用条件

温度 : -10℃ - 40℃ ,湿度 5-90 % RH ,海拔 <4500m
