数字高压表(分压器)要如何使用
阅读次数:

数字高压表(分压器)通过仪表线与高压测量端相连,可实现远距离清晰读数,使用安全、方便。GDFR系列交直流数字高压表输入阻抗高,线性度好,采用特殊的屏蔽技术,减少高压对示值的影响,从而实现高稳定度,高线性度。该设备在高压测试项目中使用也是比较频繁,那具体使用我们应该注意哪些细节呢?

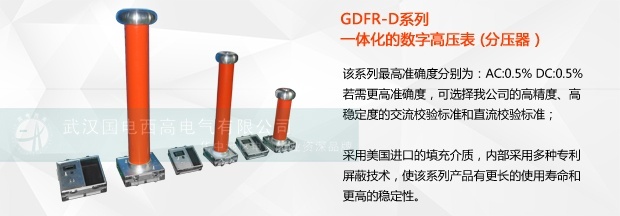

与一般的数字高压表不同的是,GDFR系列的数字高压表(分压器)采用显示仪表与高压筒一体化结构不需要连接仪表,人可远距离读取数据使得更安全方便。内置屏蔽抗干扰系统,全方位均压措施抗干扰性强。使用的时候先将分压器上下外壳都接上地线,确保作业安全。后将采集信号新一端接分压器另一端接示波器,高压套管连接分压器的高压端与高压源。然后开始做是试验,在升压过程中观察示波器上波形的数据变化,电压越大,波形的幅值就越大。出现幅值相等的正弦波就说明分压器取波形的功能是正常。试验完成后,降压停机关闭相关仪器设备。

在使用该系列的高压分压器的过程中有以下几点注意事项:

  • 1、在使用高压分压器的过程中,试验人员要和试验设备保持安全的操作距离。同时在试验过程中,试验设备周围不得有其他杂物。按照有关行业标准规定100kv以下至少保证为2米,150kv-200kv至少为3米,300kv以上至少为4米。
  • 2、确保检测的各部分链接正常且牢固,高压线必须拧紧,接地端要安全接地。
  • 3、测试完毕后,仪表会缓慢回零,只有等到分压器上的读数为零时才能进入试验现场。
  • 4、直流高压测试完毕后,要对仪器进行放电操作,注意清洁,保持干燥,放在包装机箱中。
  • 5、在使用和搬运的过程中要轻拿轻放,切忌碰撞,挤压。
  • 6、若在使用过程中听到明显的放电声,说明可能受潮,需要对高压分压器进行干燥处理,处理方法是使用干燥吹风机至上向下干燥1-2分钟。

使用最重要的是要让设备保持干燥、干净,户外使用时一定要确保是在晴朗天气条件下,这样才能安全有效避免对施工人员造成不必要的伤害损失。
