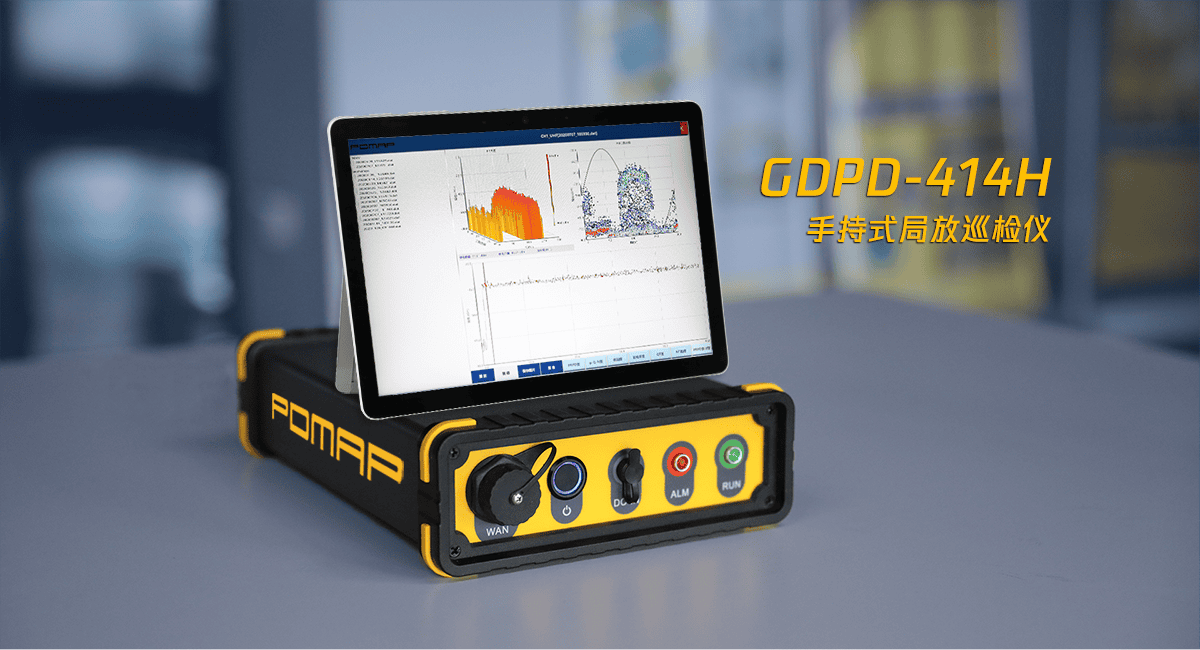

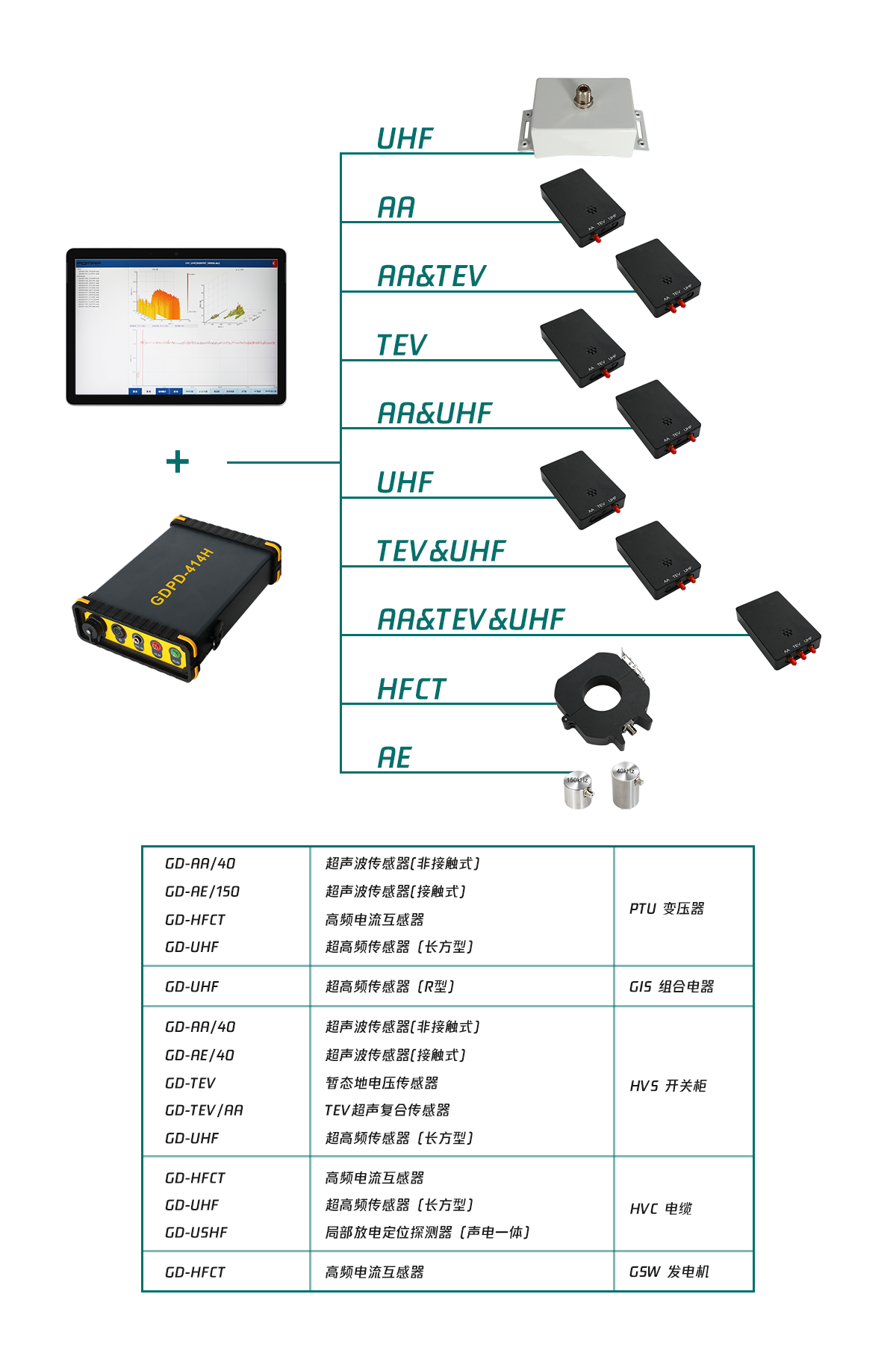

GDPD-414H局部放电检测仪配置有五种传感器，其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测；超声波和UHF适用于对GIS的绝缘状态进行检测；使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。

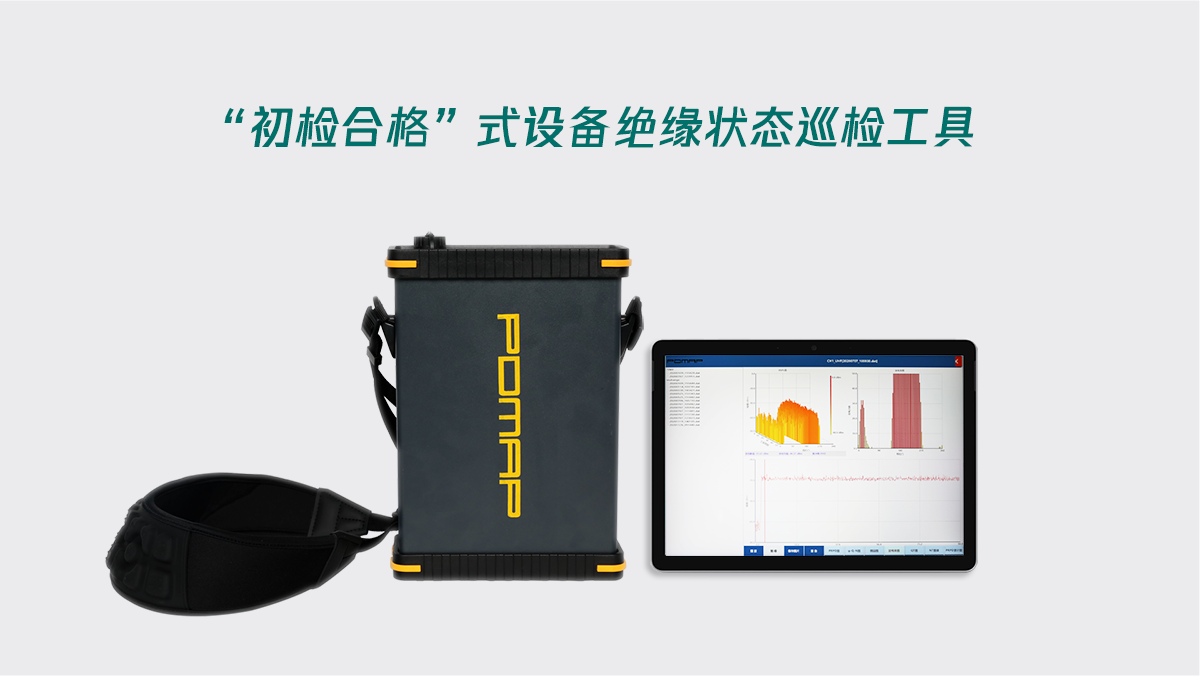

综上所述国电西高自主研发的GDPD-414H局部放电检测仪采用速慧（smartquick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的局放检测技术研发生产的便携式高效的“初检合格”式设备绝缘状态巡检工具。

功能特点：

1）整机采用便携式ABS工程机箱，所有PD检测主机、平板电脑、传感器、充电器、信号电缆均放置便携式工程机箱内，总重量小于5KG，1人即可携带和操作。

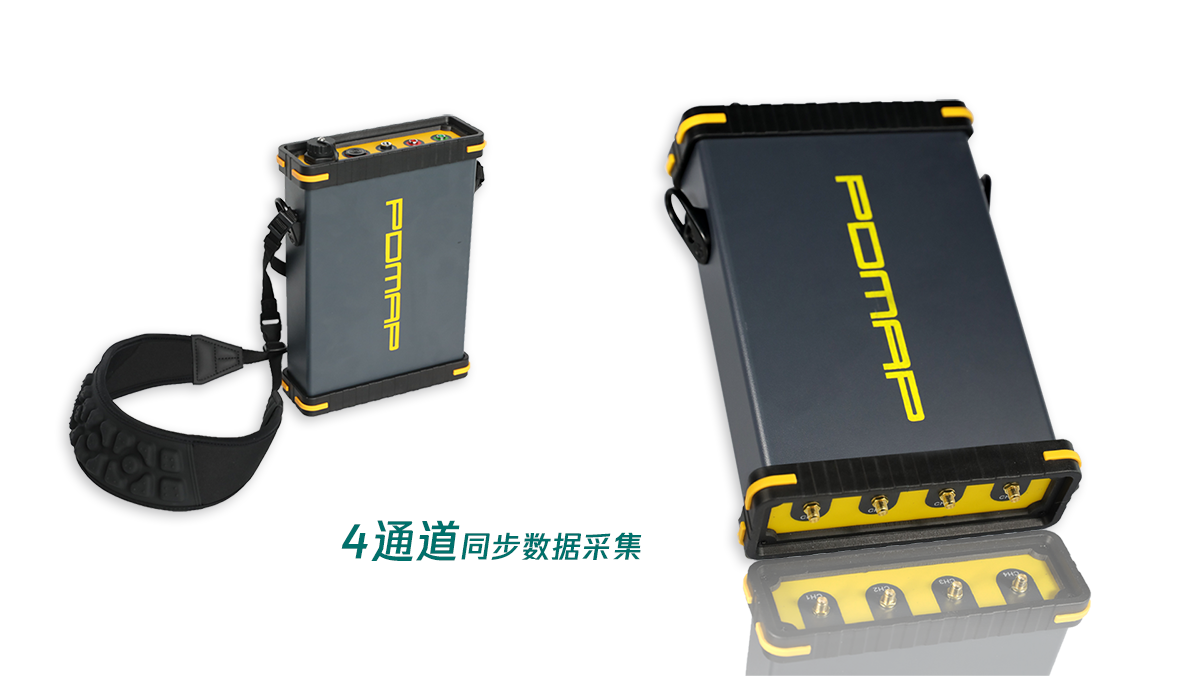

2）便携式局放信号处理主机：自主研发的高速采样板卡，4通道同步数据采集、信号处理、特征参数提取、数据可通过有线及无线方式发送到手持终端。

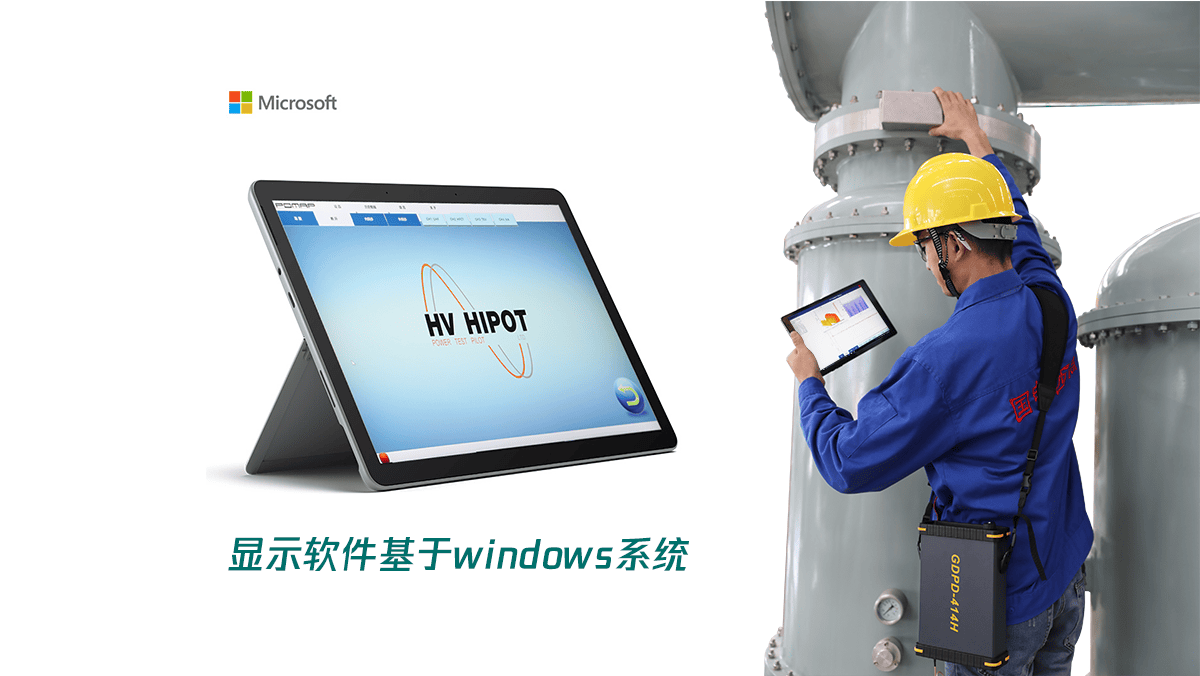

3）软件系统：分析软件基于ARM嵌入式系统，显示软件基于windows系统。

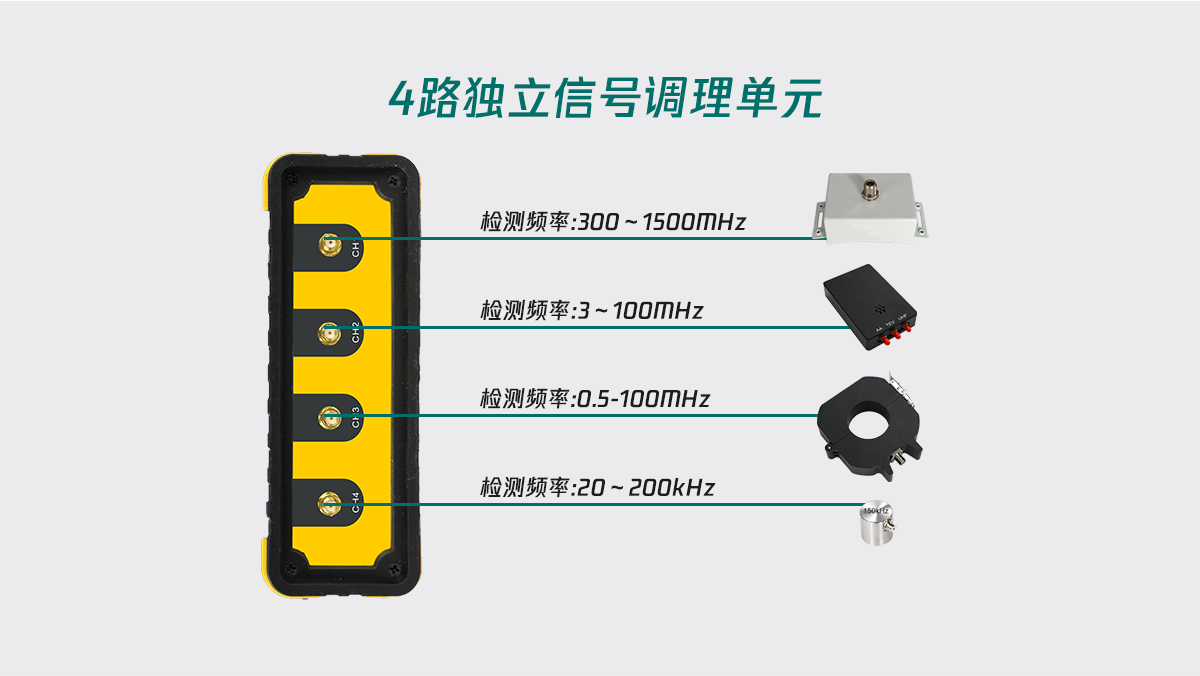

4）一台数据采集主机可同时配置4路相同或不同的传感器，可进行4路信号同时采集分析。

5）手持式显示平板：使用工业级触摸式8.1寸1280x800IPS显示屏。

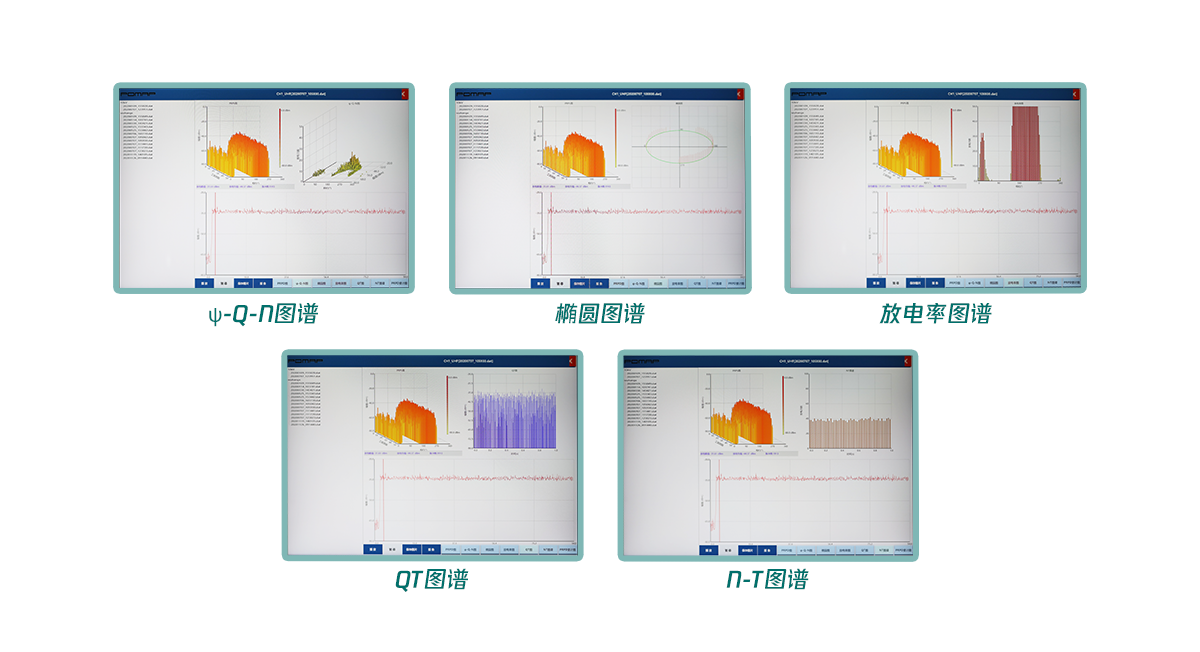

6）软件系统根据检测数据，判断放电能量和部位，能显示各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图，能显示各信号通道局放信号的幅值和脉冲个数。

7）实时数据存储：测试过程中可实时记录各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图，能显示各信号通道局放信号的幅值和脉冲个数。

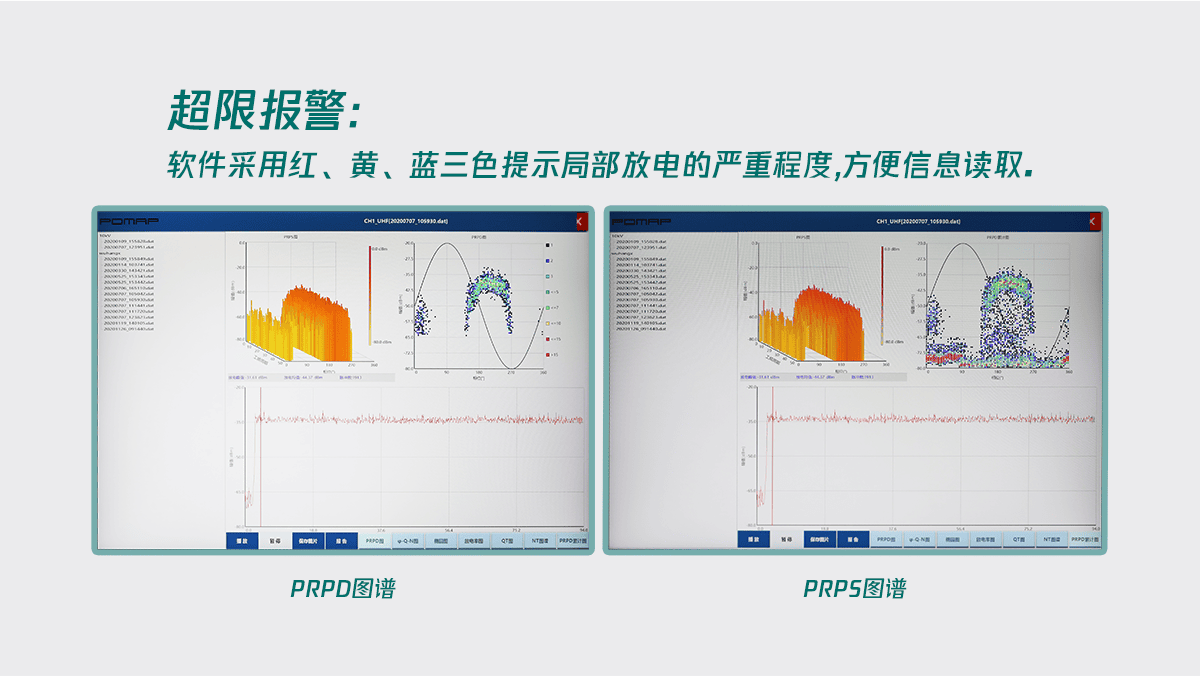

8）超限报警：软件采用红、黄、蓝三色指示方式，提示局部放电的严重程度方便信息读取。

9）平均无故障时间：大于50000小时。

10）电磁兼容：静电放电抗扰度满足GB/T17626.2-20174级

阻尼振荡波抗干扰度满足GB/T17626.10-20173级

工频磁场抗扰度满足GB/T17626.8-20063级

脉冲磁场抗扰度满足GB/T17626.9-20113级

11）电源：采用12V锂电池供电，功耗<10W，可持续工作6小时以上。

12）环境条件：

存储温度：-40℃～+85℃，

工作温度：-20℃～+60℃，

相对湿度：5%～95%在35℃下无凝露

13）重量轻、易携带，很适合现场使用

信号采集主机重量<0.8kg

手持局放仪价格多少？欢迎咨询手持局放仪厂家-国电西高 400-8818-755

1、PD信号采集主机:
CPU工作频率	1.2GHz
操作系统	linux嵌入式操作系统
有线网络接口	LAN网口
无线网络接口	无线Wifi（选配）
系统运行内存	1G
系统存储内存	512M
数据采集频率	250MHz
2、超声检测通道：
测量范围	AE:0-10mV 或 AA：0-100dBuV
频率检测范围	20～200kHz
3、UHF特高频检测通道：
检测频率	300～1500MHz
测量范围	-80-10dBm
误差	±1dBm
分辨率	1dBm
4、HFCT检测通道：
频率范围	0.5-100MHz
误差	±1dB
灵敏度	15mV/1mA
动态范围	60dB
测量范围	0-100mV
精度	1dB
5、暂态地电压（TEV）检测通道：
频率范围	3～100MHz
测量范围	0～60dB/mV
灵敏度	0.01mV
误差	±1dB/mV
分辨率	1dBmV
6、电池：
内置电池	锂电池，12V，6000mAh
使用时间	大约6小时
充电时间	大约4小时
电池保护	过压过流保护
7、电池充电器：
额定电压	12.6V
充电输出电流	2A
使用温度	-20℃-60℃
使用湿度	<80%
8、联想ThinkPad笔记本电脑：
9、尺寸：
配件箱尺寸	395mm×295mm×105mm
主机外箱重量	3KG
主机外箱尺寸	570mm×360mm×240mm
10、工作环境：
使用温度	-20℃~50℃
环境湿度	0-90%RH
IP等级	54
