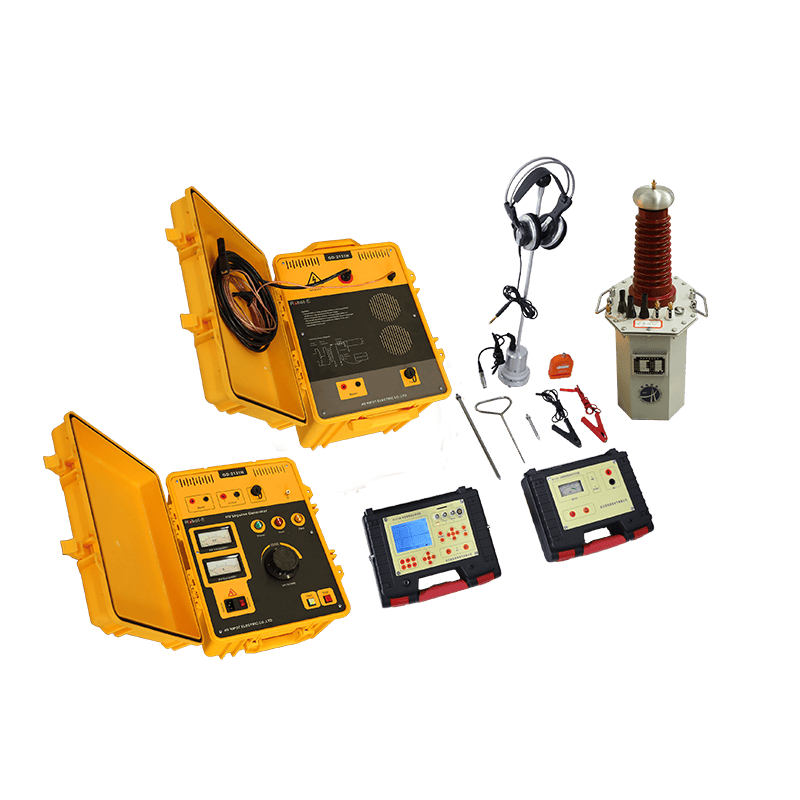

电缆故障测试仪作为电力系统和通信网络中不可或缺的检测设备，发挥着关键作用。其主要功能是快速定位和诊断电缆线路中的故障点，从而缩短维修时间，提升系统运行的稳定性和安全性。
一、
电缆故障测试仪的工作机制
电缆故障测试仪通过发送特定的电信号进入电缆线路，利用反射波、阻抗变化或电压波形的变化来检测故障点。其检测原理主要包括脉冲反射法、直流电阻法和振荡波法等。具体来说：
1. 脉冲反射法（Time Domain Reflectometry，TDR）：该方法通过向电缆发送短脉冲信号，监测信号在电缆中的传播和反射情况。电缆中断、短路或绝缘破损等故障会导致信号反射，测试仪根据反射波的时间差和幅度变化，计算出故障点距离，从而实现精准定位。
2. 直流电阻法：此法通过测量电缆线路的直流电阻变化，判断电缆是否存在断线或接触不良等问题。若电阻值异常，测试仪将发出警示，提示维修人员进行进一步检查。
3. 振荡波法：该技术利用高频振荡波在电缆中的传播特性，分析波形的变化，识别电缆内部的缺陷。这种方法适用于检测绝缘层破损和局部放电等隐蔽性故障。
二、
电缆故障测试仪的核心组件详解
电缆故障测试仪由多个关键部件组成，各自承担着不同的功能，共同实现了故障检测的高效与精准。以下为主要组成部分的介绍：
1. 信号发生器
信号发生器负责产生测试所需的电信号，通常包括脉冲信号和交流或直流电压。其性能直接影响测试的准确度和分辨率。高质量的信号发生器能够输出稳定且可调节的信号，有利于适应不同类型和规格的电缆测试需求。
2. 信号接收与处理单元
该模块接收来自电缆反射回来的信号，并对其进行放大、滤波和数字化处理。通过先进的信号处理算法，能够提取出有效信息，减少噪声干扰，从而提升故障定位的精度。
3. 显示与控制界面
显示屏和控制面板为操作人员提供直观的测试结果和参数设置功能。现代电缆故障测试仪通常配备液晶显示屏，支持图形化波形展示，便于理解和分析。此外，触控操作和菜单导航设计使得设备操作更加便捷。
4. 存储与数据管理模块
测试过程中产生的数据能够被实时存储，便于后续分析和归档。部分型号还支持通过USB接口或无线传输将数据导出，实现远程监控和多设备协同工作。
5. 电源系统
电源部分保障设备稳定运行，常见的电源形式包括内置充电电池和外接电源。高效的电源管理不仅延长了仪器的使用时间，还提升了测试过程中的安全性。
三、电缆故障测试仪的应用场景与优势
电缆故障测试仪广泛应用于电力、通信、铁路、石油化工等多个行业。其快速定位故障的能力大幅缩减了停电时间和维护成本，提升了系统的可靠性。此外，便携式设计和多功能集成使得测试仪能够适应现场复杂环境，满足多样化的检测需求。通过对电缆故障测试仪工作原理及其组件的深入了解，技术人员能够更有效地进行设备选型、维护和故障分析，推动电缆检测技术的持续进步。
