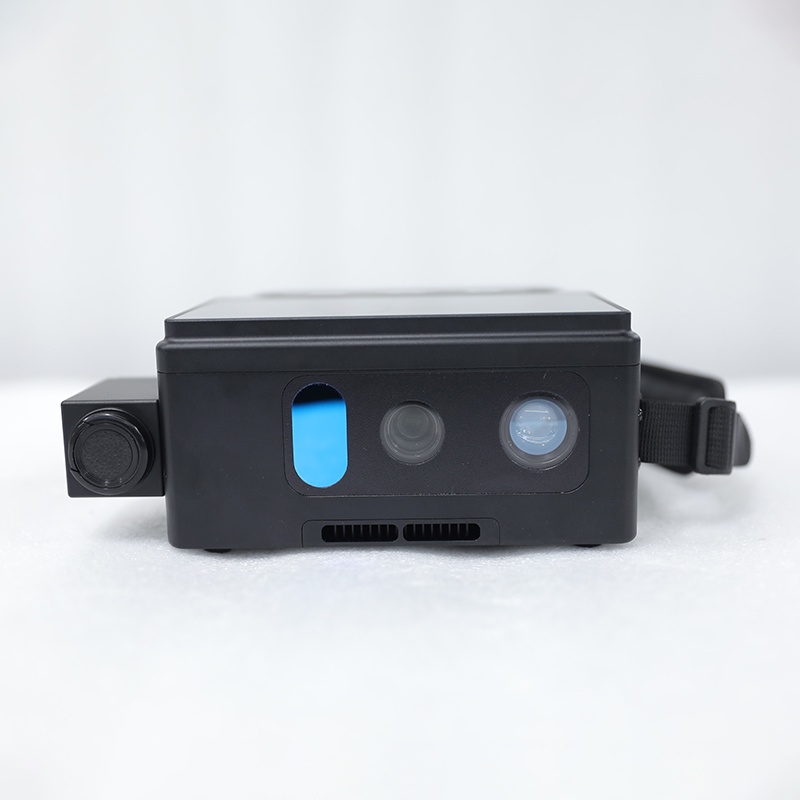

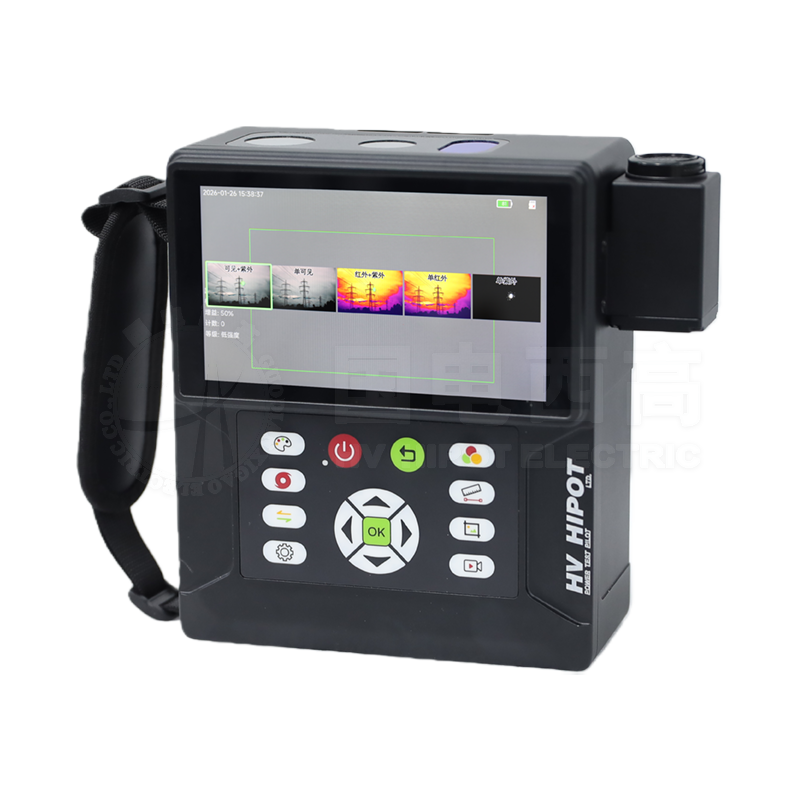

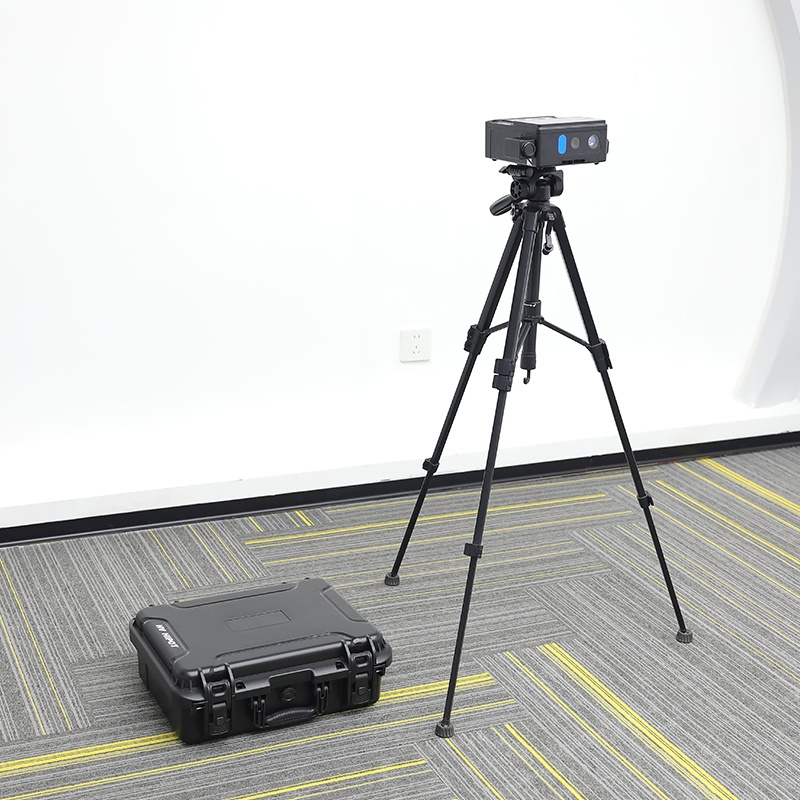

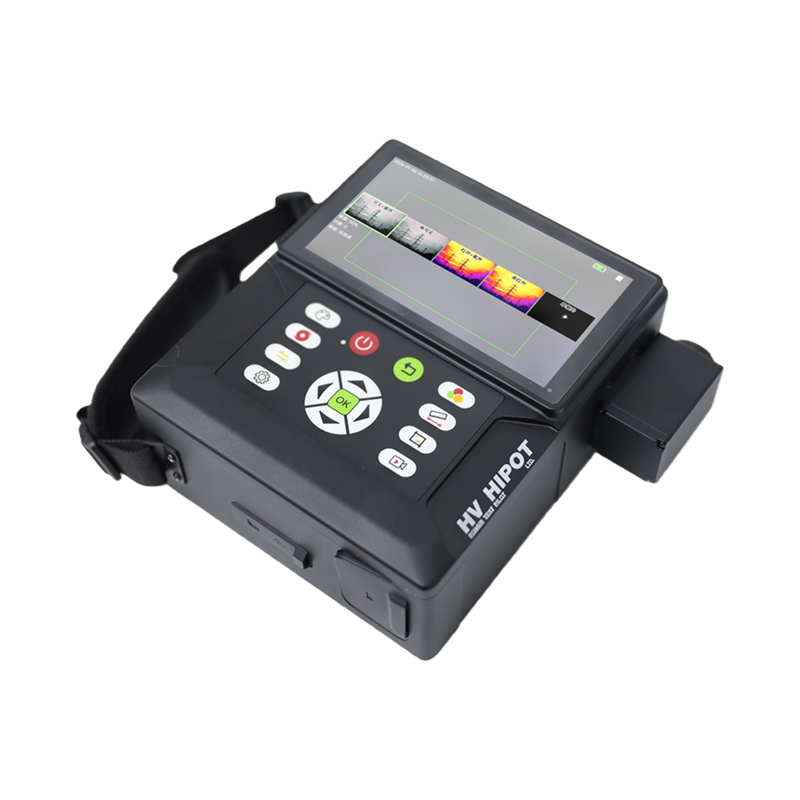

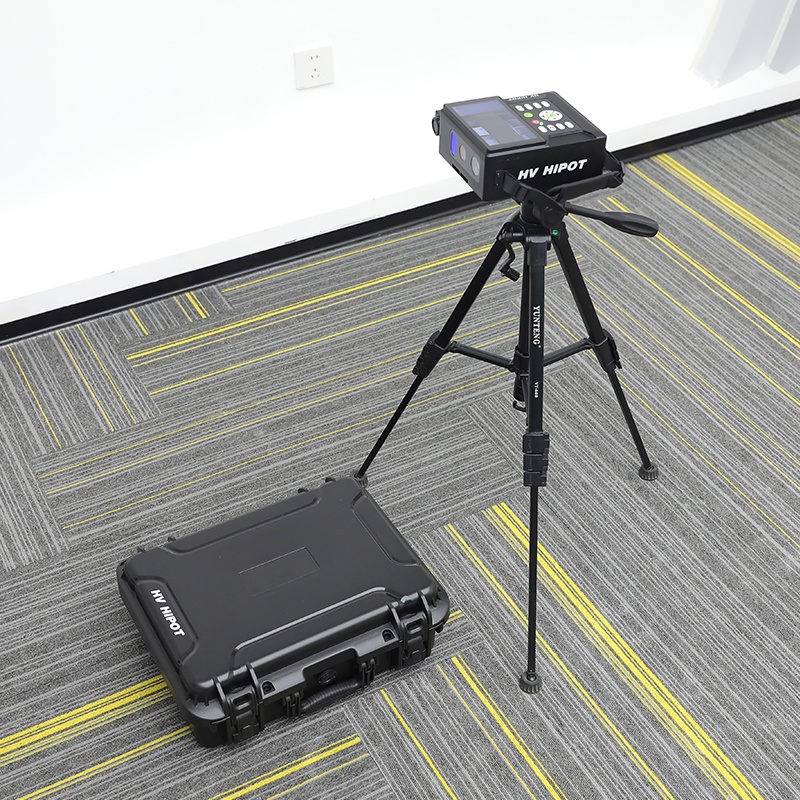

UVI-41Pro 多光谱成像仪，采用人体工学设计，按键操作，非常适合各种高压电气设备的日常维护。该仪器采用日盲技术，将可见光、紫外光、红外 成像，通过两路图像的实时同步融合来实现对紫外发光位置的定位，可全天候进行检测。其中视频显示可单独显示紫外视频和可见光视频，或者叠加后的合成视频，可对选定范围的紫外光点进行计数，提供测量数据。
对于多数高压电力设备而言，金属元件上无电晕以及外部绝缘无表面局部放电是必需的，有时这也是设备保持正常运行状态的有力证明。随着绝缘性能的降低、结构缺陷的出现或者表面污秽和湿度的增加，放电过程的强度也将增大，这样便可利用电晕或表面局部放电的产生与增强现象间接评估现有运行设备的绝缘状况以及及时发现设备本身缺陷。
|
功能选项 |
参数 |
|
|
紫外光通道特性 |
紫外光灵敏度 |
2.0x 10-18watt/cm2 |
|
响应波段 |
240-280nm |
|
|
最小放电检测灵敏度 |
1.0pC（检测距离10m、15m时） |
|
|
检测距离 |
50m |
|
|
紫外增益 |
1%-100%可调 |
|
|
紫外分辨率 |
1280×720 |
|
|
视场角 |
3档视场角可调 |
|
|
红外光通道特性 |
红外热成像分辨率 |
640*480 |
|
典型NETD |
≤30mK |
|
|
测温范围 |
-20~550℃ |
|
|
测温精度 |
±2℃或±2% |
|
|
红外变倍 |
1-8倍 |
|
|
可见光相机分辨率 |
1920×1080 |
|
|
可见光相机变焦 |
10倍光学变焦，12倍数字变倍 |
|
|
可见光感光灵敏度 |
≤0.1 Lux |
|
|
聚焦距离 |
0.5m~∞ |
|
|
拍照分辨率 |
1920×1080 |
|
|
录像视频帧频 |
≥30Hz |
|
|
显示模式 |
单可见光图像，单紫外图像，单红外图像，可见光/紫外融合图像，红外/紫外融合图像 |
|
|
紫外光/可见光叠加精度 |
≤1mrad |
|
|
*紫外/可见光融合变倍 |
支持紫外/可见光融合变倍， |
|
|
*图像融合修正算法 |
根据测距自动修正图像融合精度 |
|
|
激光测距波长 |
905nm |
|
|
激光测距范围 |
1~100m |
|
|
测距分辨率 |
±0.1m |
|
|
内置数据处理算力 |
6T |
|
|
抗阳光干扰能力 |
具备过滤日光紫外线功能，不受阳光干扰，成像清晰 |
|
|
功能参数 |
||
|
界面 |
按键操作+触屏操作 |
|
|
录像、拍照 |
报警阈值可设置 |
|
|
控制输入 |
屏幕亮度可调节，最大亮度≥1000cd/m2 |
|
|
报警 |
紫外增益调节范围1%~100% |
|
|
放电强度等级判定 |
可通过调节紫外相机积分时间来实现信号增强，实现微弱信号的灵敏探测 |
|
|
*本机回放 |
紫外信号显示具有多种伪色彩可设置 |
|
|
紫外信号增强模式 |
红外成像画面具有多种伪色彩可设置 |
|
|
紫外检测范围 |
配置红外成像画面分析软件，可分析全局热性态 |
|
|
紫外信号伪色彩 |
紫外信号显示具有4种伪色彩可设置 |
|
|
红外成像伪色彩 |
红外成像画面具有10种伪色彩可设置 |
|
|
*红外分析软件 |
配置红外分析软件，支持利用软件二次切换图像伪色彩，提供深度分析热态图像的功能。 |
|
|
屏幕截图 |
具有屏幕截图功能 |
|
|
程序升级 |
通过SD卡可对仪器升级 |
|
|
接口防水 |
物理接口具备防水设计，不直接暴露在空气中 |
|
|
手带 |
配置真皮手带 |
|
