高压绝缘子绝缘电阻测量方法及标准要求

对绝缘子绝缘电阻测量，总的来说受温度、湿度、绝缘子表面清洁程度的影响很大。对表面清洁干净的良好绝缘子其绝缘电阻很高。瓷质有裂纹时绝缘电阻一般也没有显著下降，只有当裂纹处有灰尘及潮气侵入后绝缘电阻才显著降低:其数值仅有数百甚至数十兆欧以下，用兆欧表可以明显地检出。

试验步骤

1.试验准备：该项试验应在被试物安装就位后进行。擦除绝缘表面污垢，并对地充分放电。

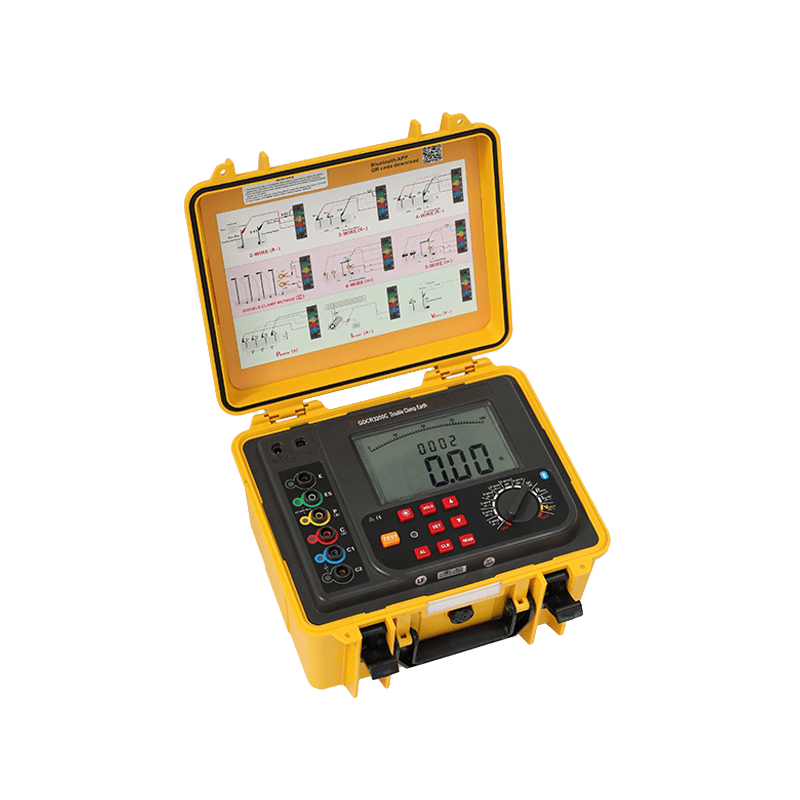

2.选择仪器：采用数字兆欧表

兆欧表的电压等级按下列规定执行：

500V以下至100V的电气设备或二次回路，采用500V挡；

10000V以下至500V的电气设备或回路，采用2500V挡；

10000V以上的电气设备或回路，采用5000V挡。

3.仪器测试：试验前必须对测试仪器进行检查，确保测试仪器状态良好。首先检查外观，应完好无损，然后进行设备检查，将兆欧表放平稳，打开电源，按“测试”键，此时兆欧表应指示为“∞”;用导线短接“工”端和“E”端，按“测试”键此时应指示为“0”，检查无误后方可使用。

4.测试：将兆欧表放在绝缘垫上，操作人也站在绝缘垫工作负责人负责安全防护。按“测试”键，待数值稳定上，时，记录绝缘电阻的数值(同时记录试验时环境温度、湿度)。如果发现绝缘电阻偏低有可能是表面潮湿，此时应加屏蔽线。在绝缘子表面用裸铜线紧紧围绕一圈使之形成个封闭的金属圈把金属圈的另一端和兆欧表相连。

测试时应作详细记录。记录内容包括：温度、湿度、仪器型号、编号被试设备铭牌、测试数据。记录使用墨水笔，字迹清晰。记录本采用专门的原始记录本。记录测试数据时应复述，操作人确认后方可记录。

5.测试完毕：工作负责人应对原始记录进行审核，内容包括:记录内容是否漏项、试数据有效数字、单位是否正确记录人、试验人签字是否完整,检查无误后，审核人应签字完毕后，应及时填写试验报告。试验报告应用计算机打印，应妥善保管磁盘。试验报告应由技术负责人签发。并保存试验报告发放记录。

试验标准

针式支柱绝缘子的每一个元件和每片悬式绝缘子的绝缘电阻不应低于300兆欧。
