电线颜色的含义及选择电路导线的方法

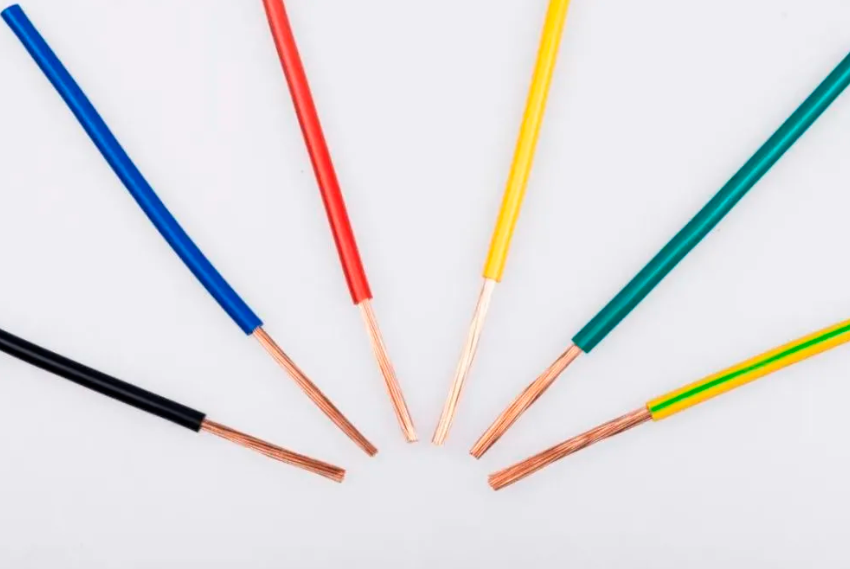

　　红灯停、绿灯行、黄灯亮了等一等，不同颜色的信号灯，代表了不同的含义，这是读幼儿园的小朋友都知道的常识。在电力行业中，不同颜色的电线也代表了不同的含义，下面国电西高集中为大家讲解一下不同的颜色分别代表哪种电路。

　　黑色：装置和设备的内部布线。

　　棕色：直流电路的征集。

　　红色：三相电路和C相，半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。

　　黄色：三相电路的A相；半导体三极管的基级；可控硅管和双向可控硅管的控制极。

　　绿色：三相电路的B相。

　　蓝色：直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。

　　淡蓝色：三相电路的零线或中性线；直流电路的接地中线。

　　白色：双向可控硅管的主电极；无指定用色的半导体电路。

　　黄和绿双色（每种色宽约15～100毫米交替贴接）：安全用的接地线。

　　红、黑色并行：用双芯导线或双根绞线连接的交流电路。

　　一组电路一般是由几种颜色的导线组成，如何根据电路功能，选择导线颜色，也是有一定的规则与技巧的，下面为大家讲一讲。

　　交流三相电路

　　A相：黄色

　　B相：绿色

　　C相：红色

　　零线或中性线：淡蓝色

　　安全用的接地线：黄和绿双色

　　用双芯导线或双根绞线连接的交流电路

　　红黑色并行。

　　直流电路

　　正极：棕色

　　负极：蓝色

　　接地中线：淡蓝色

　　半导体电路

　　半导体三极管

　　集电极：红色

　　基极：黄色

　　发射极：蓝色

　　半导体二极管和整流二极管

　　阳极：蓝色

　　阴极：红色

　　可控硅管

　　阳极：蓝色

　　控制极：黄色

　　阴极：红色

　　双向可控硅管

　　控制极：黄色

　　主电极：白色

　　整个装置及设备的内部布线

　　一般推荐：黑色

　　半导体电路：白色

　　有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）

　　具体标色时

　　在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示

　　简单来说，在实际操作过程中，为了保证安全，红色走火线，蓝色走零线，黄色或黄白相间的是地线。相线一般是黄、绿、红，保护中性线（PEN）是黑线，保护线（PE线）是黄绿双色线，保护线在任何情况下都是严禁作相线使用。
