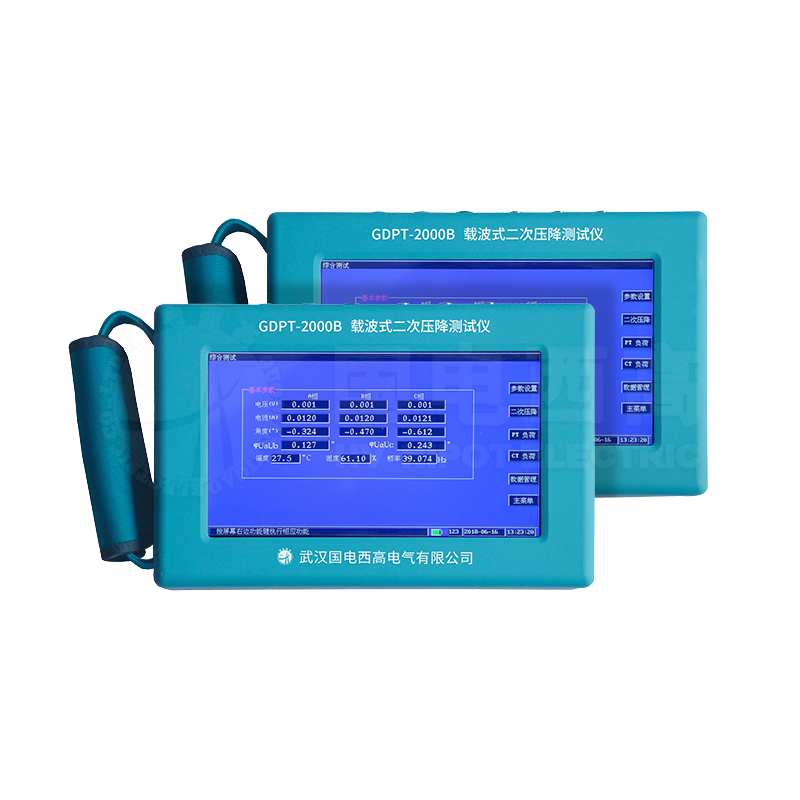

GDPT-2000B载波式二次压降测试仪采用了我公司自主开发并拥有知识产权的仪器仪表通用平台及软件通用平台，该平台硬件集成了32位CPU、100M高速DSP、10万门FPGA、10M网络控制芯片、标准的U盘存储和彩色液晶接口。软件平台集成了嵌入式实时操作系统（NSRTOS）、高级图形界面接口（NSGUI）、文件管理系统（NSFILES）和TCP/IP网络协议栈（NSNET）。
载波通信采用了高阻输入技术，工作时不影响电能计量准确性，通信距离大于1公里。二次压降测量采用主机和辅机两部分组成，由主机发射同步信号自动完成二次压降的测量，不需要在电能表侧和PT端之间拉设临时电缆，从测试原理上杜绝了因拉设电缆可能引起的电网事故，既保证了电能计量的准确性，又不影响电网的安全稳定运行。
|
电流、电压、有功功率、有功电能准确度等级（内置电流互感器）：0.1级、0.05级。 |
|
|
无功功率、无功电能准确度等级：0.2级 |
|
|
电压输入：30V～440V，60V、100V、200V和400V四档，可选择自动切换 |
|
|
电流输入： |
a)内置电流互感器：0.05A～10A ，可选择自动切换 |
|
b)钳型表：可选1A、5A、10A、20A、50A、100A、500A、1000A和1500A |
|
|
相位测量：-180°～+180°，准确度：±0.05° |
|
|
频率测量：45Hz～65Hz，准确度：±0.01Hz |
|
|
输入阻抗：电压输入阻抗≥300KΩ，电流输入阻抗≤0.01Ω |
|
|
输出标准电能脉冲： |
内部高频：内置电流互感器时：1.2×108p/kW.h； 全量程不变 |
|
使用钳型表时 1.2×108 ÷（钳型表量程÷5）p/kW.h |
|
|
输出电能常数：100～120000000可设置 |
|
|
温度影响：3ppm/℃ |
|
|
24小时变差：≤0.01% |
|
|
工作电源：30V～450V |
|
|
功耗：≤10VA |
|
|
二次压降测试技术指标 |
|
|
a)测量范围： |
比差（%）：0.001~99.9 分辨率：0.001 |
|
角差（分）：0.01~999.9 分辨率：0.01 |
|
|
b)基本误差： |
精度等级：2级 |
|
X=（X×2% +Y×2%0.02%） |
|
|
Y=（X×2% +Y×2%0.5分） |
|
|
c)工作范围： |
20.0~120.0V |
|
二次负荷测试技术指标 |
|
|
a)测量范围： |
导纳（ms）： 99.99 |
|
阻抗（Ω）： 25.00 |
|
|
b)基本误差： |
X=（X×2% +Y×2%2个字） |
|
Y=（X×2% +Y×2%2个字） |
|
|
c)工作范围： |
电压：20.0~120.0V |
|
电流：0.05~6.0A |
|
