武汉国电西高电气有限公司BIS电缆宽频阻抗谱分析仪针对低压配电电缆、无铠电缆、输电电缆、低压直流电缆等多种不同类型电缆进行缺陷定位，包括浸水、高阻、机械损伤、局部老化、断路、短路等。

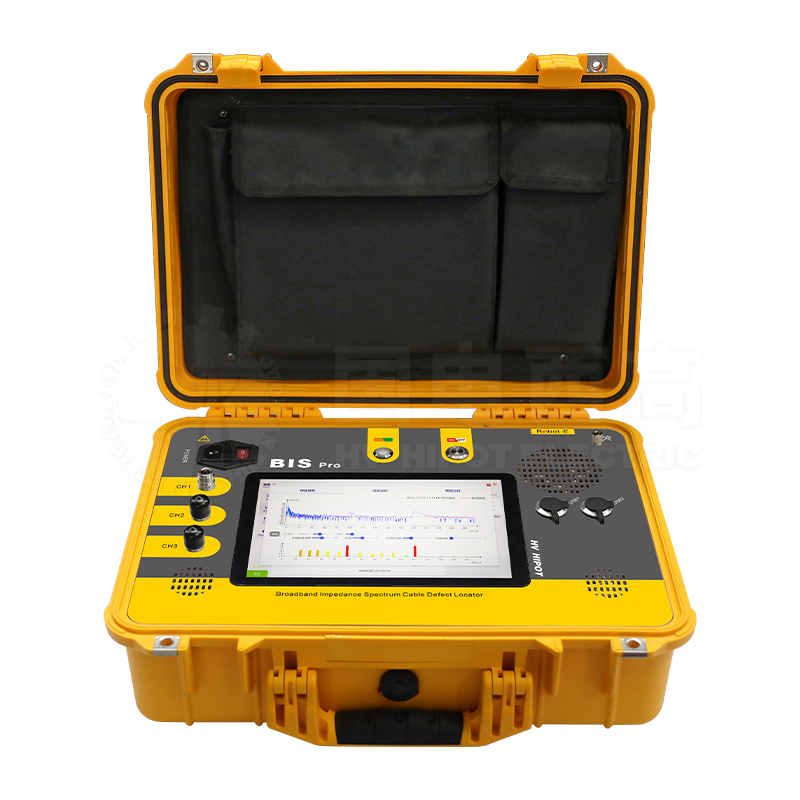

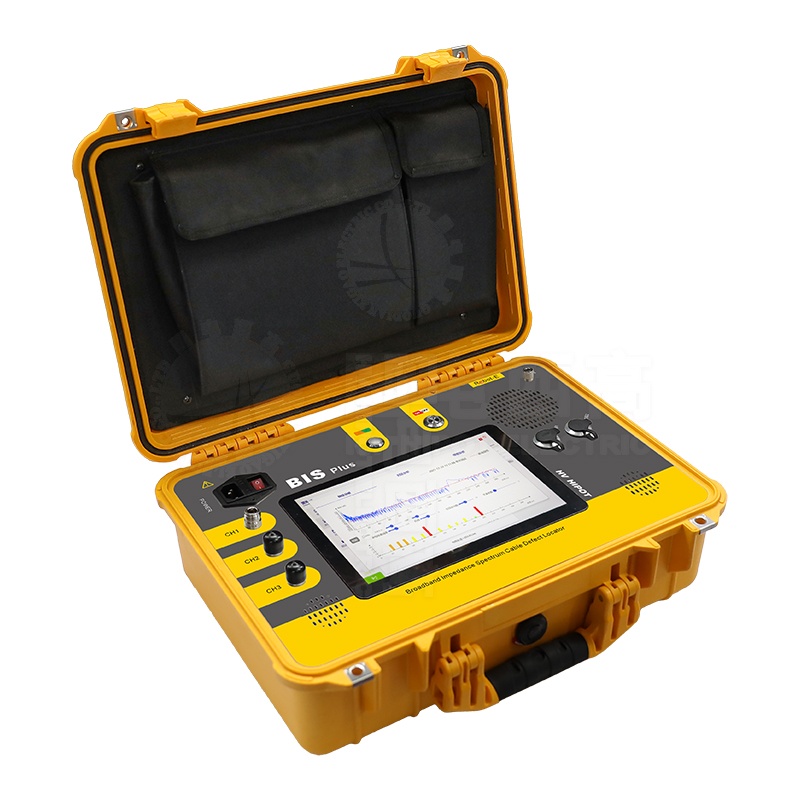

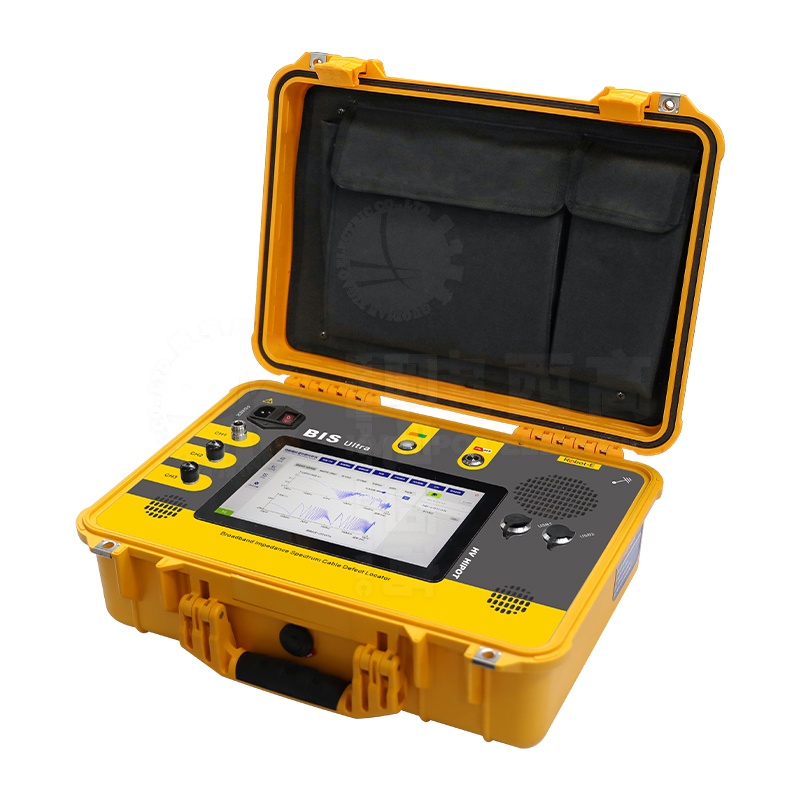

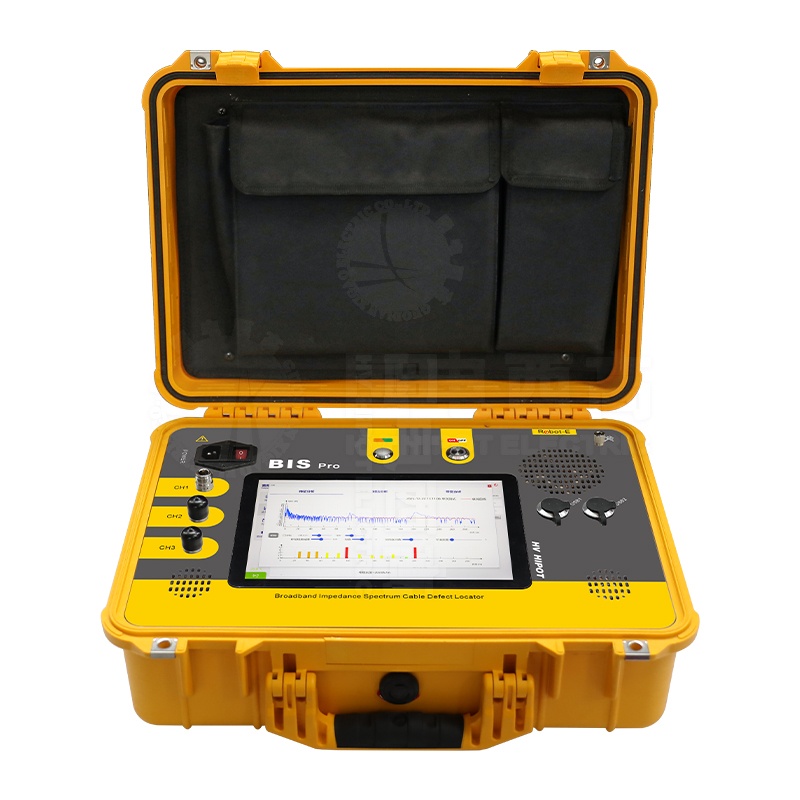

BIS电缆宽频阻抗谱分析仪是一款紧凑、便携的电缆局部状态诊断和缺陷定位设备。不论在实验室环境还是现场复杂的电磁环境，仪器都能以极高的精度，快速、无损地完成测试，显著减少停电时间。基于传输线理论，利用电缆的阻抗特性，测量电缆在不同频率下的阻抗变化，通过数字信号处理，进而对电缆结构或缺陷进行精准测量和定位。在电缆首端注入扫频信号和加窗傅立叶变换，实现对电缆结构、阻抗等参数的精准测量以及微弱缺陷的精准定位。高频电压信号产生的电磁波在电缆传播时遇到非均匀介质会产生反射电压，通过时频转换算法对频率一反射电压幅值进行处理即可得到电缆每个区域的波阻抗特征。基于C语言平台开发的测试软件使电缆测试与诊断过程更加简洁、迅速。测试前只需简单设置少量参数，即可开始测量。智能定位辅助功能可向用户直观地表明缺陷的具体位置及严重程度。

特点

操作简单，用户体验好，可针对不同工况设置参数，一键完成检测及定位；
可检测因受潮、过热、外力破坏、化学、辐照、水树等厘米级微小缺陷；
适用于低压配电电缆、无铠电缆、输电电缆、低压直流电缆等多种不同类型电缆的测试；
阶跃响应、脉冲响应、脉冲幅值三种显示方式；多维度呈现故障特性；
特征分折与对比分折柱状图提供直观的状态结果；
无损、非侵入、非破坏的低压测试技术；
宽频带、低衰减技术显著提升早期缺陷识别分辨力；
软件界面直观，分折简易；
实现无损检测，有效检测距离长，定位精度高，大幅减少人工及运维成本;

产品参数

频率范围	100kHz~100MHz	9kHz~1GHz
最大输出功率	0dBm	±10dBm
动态范围	85db	115db
测试端口数量	1/3	1/3
频率精度	2ppm	7ppm
测试速度	1000点/秒	10000点/秒
最大扫频点数	10000点	50000点
电缆长度范围	10m~100km	10m~200km
定位精度	全长的±0.5%	全长的±0.1%±10cm
被测试品类型	带屏蔽的电缆	带屏蔽的电缆无屏蔽电缆特种低压电缆电缆外护套
显示方式-原始数据	反射系数波阻抗	反射系数波阻抗
显示方式-结果分析	脉冲响应脉冲幅值	脉冲响应脉冲幅值阶跃响应
分析功能	特征分析	特征分析对比分析带宽调节分析
供电方式	电池供电	交流电源
