串级试验变压器有哪些好处？

  　　串级试验变压器，体积小，重量轻，易于搬运及运输。对于高电压等级下的试验变压器，更经济结构更简单。由于串级由多个单台试验变压器组合而成，可单独升压，避免一台故障整套不能使用的尴尬局面。

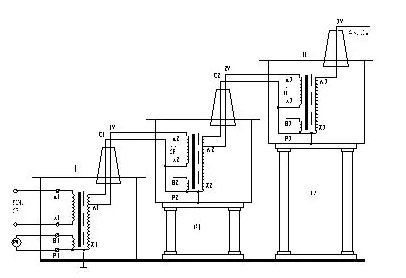

　　    串级试验变压器的接线如下图：

　　当两台试验变压器串级使用时，第一级与第二级试验变压器容量之比是2：1，总容量是第一级容量，总电压是两台试验变的最高输出电压之和，那么输出电流就是总容量与总电压之比。例如：5kVA/50kV与3kVA/50kV两台试验变串级使用时，总容量为5kVA，总电压为100kV，输出电流就是5kVA/100kV也就是50mA。

　　    三台试验变压器串级使用，例如上述型号分别是10kVA/50kV、5kVA/50kV、3kVA/50kV，那么三台容量之比就是3：2：1，总容量同样也是第一级试验变压器容量10kVA，而总电压就是三台试验变压器的电压之和，也就是说总电压输出为150kV。

　　   故上述问题可以很清晰的回答出来，因为三台都是同50kV电压等级的试验变压器，所以总电压就是三台试验变压器的输出电压之和150kV。而容量是遵从3:2:1的关系。那么总容量就是第一级试验变压器的容量，而操作台是与整套系统的容量一致的，所以操作台应配置与第一级试验变压器同容量的10kVA。

　　   不过我们需要注意的是，不管是两级或是三级串，输出电流严禁超出最后一级的额定电流。

　　下面国电西高小小编总结了一套口诀可以这样记：

　　串级试验变压器，各级电压要一致

　　两串容量二比一，三串容量三二一

　　总体电压需求和，系统容量最前级
