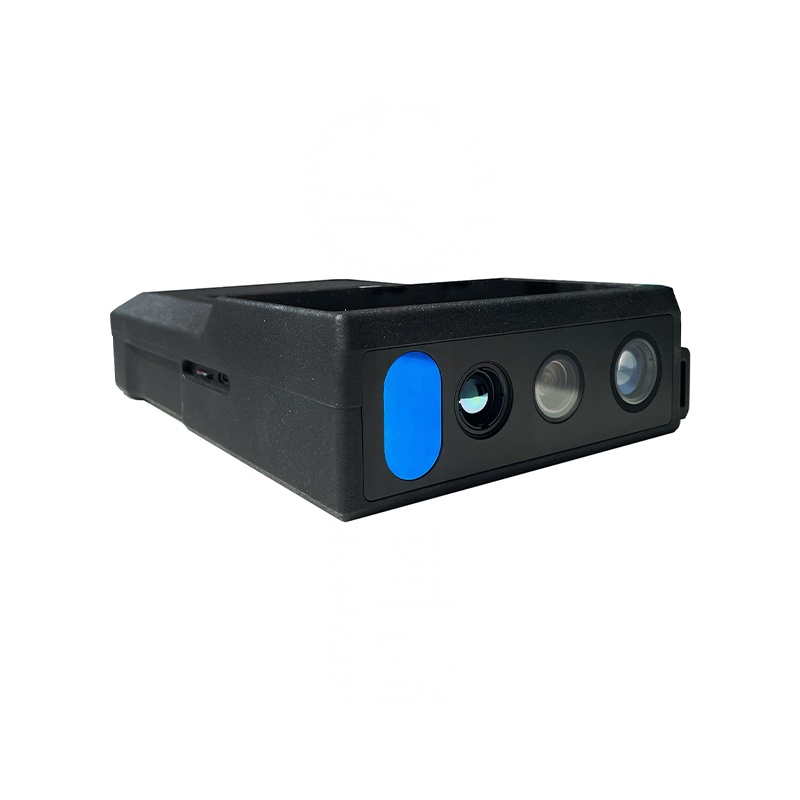

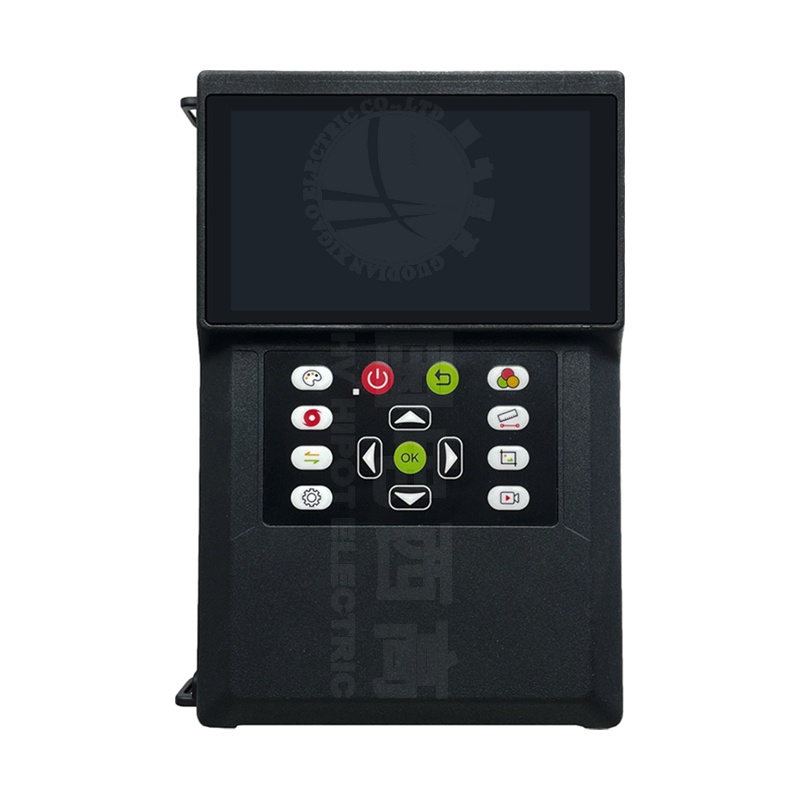

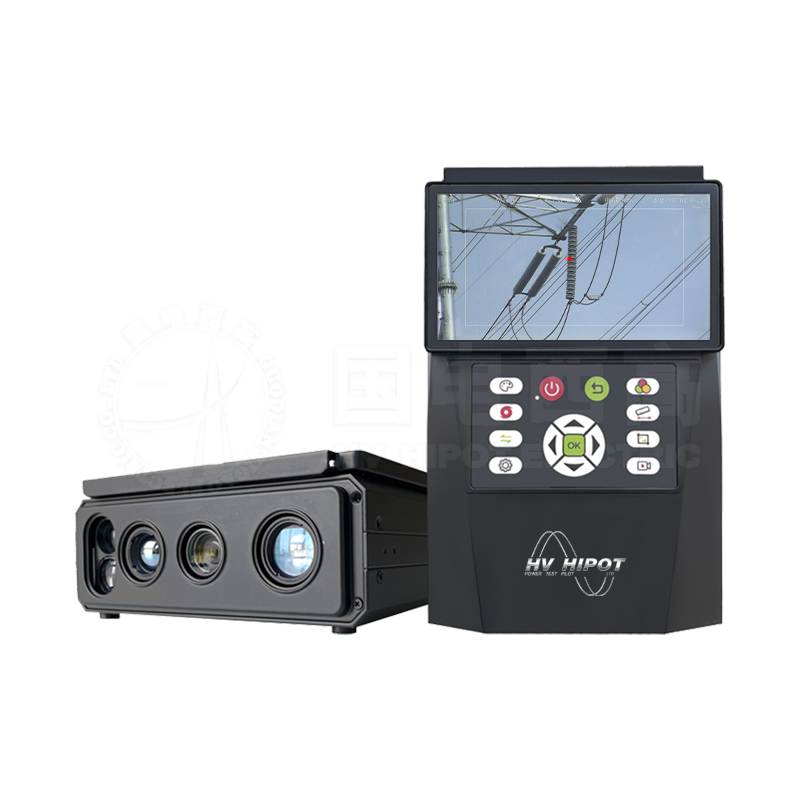

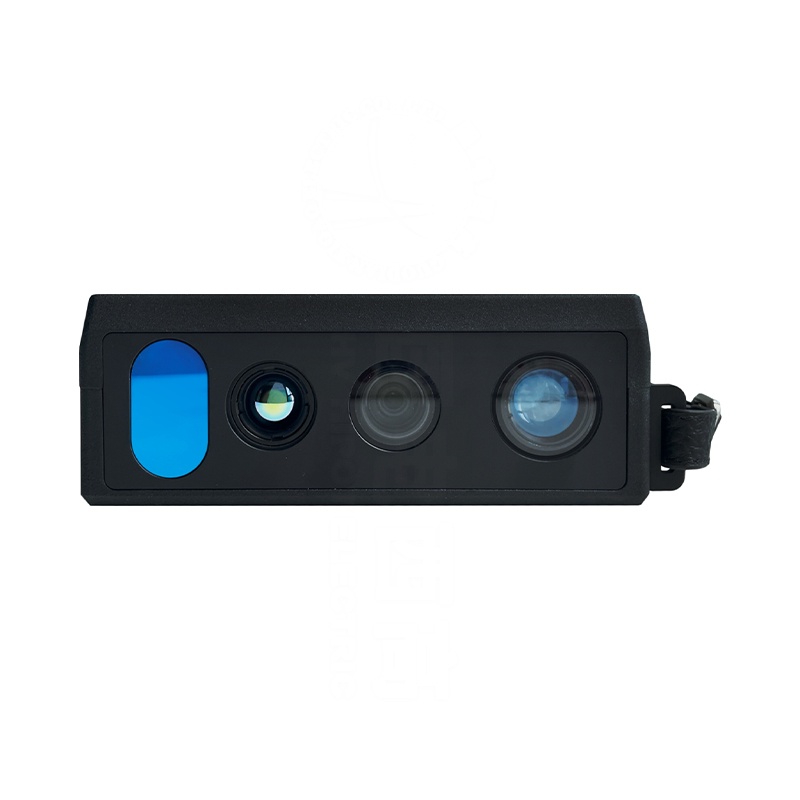

UVI-41Pro 多光谱成像仪，采用人体工学设计，按键操作，非常适合各种高压电气设备的日常维护。该仪器采用日盲技术，将可见光、紫外光、红外 成像，通过两路图像的实时同步融合来实现对紫外发光位置的定位，可全天候进行检测。其中视频显示可单独显示紫外视频和可见光视频，或者叠加后的合成视频，可对选定范围的紫外光点进行计数，提供测量数据。
对于多数高压电力设备而言，金属元件上无电晕以及外部绝缘无表面局部放电是必需的，有时这也是设备保持正常运行状态的有力证明。随着绝缘性能的降低、结构缺陷的出现或者表面污秽和湿度的增加，放电过程的强度也将增大，这样便可利用电晕或表面局部放电的产生与增强现象间接评估现有运行设备的绝缘状况以及及时发现设备本身缺陷。
|
功能选项 |
参数 |
|
|
紫外光通道特性 |
紫外光灵敏度 |
2.0x 10-18watt/cm2 |
|
响应波段 |
240-280nm |
|
|
灵敏度（典型最大）（lux） |
≤0.0005（F1.8，50IRE）fps |
|
|
灵敏度（典型）（lux） |
≤0.28（F1.8，50IRE）fps |
|
|
紫外/可见光叠加精确度 |
＜1.0mrad |
|
|
视场角 |
6.60*3.70 |
|
|
紫外变焦 |
2倍、4倍、8倍 |
|
|
可见变焦 |
20倍光学、12倍数字 |
|
|
聚焦范围 |
＜0.5米至无限远 |
|
|
聚焦类型 |
自动聚焦、手动聚焦 |
|
|
叠加显示 |
紫外可见融合、仅紫外图像、仅可见光图像 |
|
|
仪器设置 |
增益（0-100%），聚焦（可见光），日期/时间 |
|
|
内置传感器 |
温度、湿度 |
|
|
存储 |
TF卡，64GB |
|
|
视频格式 |
AVI（H.264压缩） |
|
|
存储容量 |
2000+图像或＞2小时视频/GB |
|
|
图像显示 |
成像模式 |
紫外光、红外、可见光、融合模式 |
|
状态显示 |
当前功能、紫外光子数、电池电量、日期与时间。 |
|
|
显示屏 |
7英寸高清显示屏 |
|
|
红外光通道特性 |
红外热成像分辨率 |
640*480 |
|
典型NETD |
≤30mK |
|
|
测温精度 |
±2℃或±2% |
|
|
图像模式 |
可提供5种以上图像显示模式： 红外/紫外融合图像 单可见光图像 单紫外图像 单红外图像 |
|
|
检测范围 |
≥3种紫外检测框可选，可对不同区域进行光子计数 |
|
|
紫外/可见光融合变倍 |
支持紫外/可见光融合变倍，最大融合变倍≥8X |
|
|
内置数据处理算力 |
6T |
|
|
抗阳光干扰能力 |
不受阳光干扰，成像清晰 |
|
|
功能参数 |
||
|
菜单 |
按键操作+触屏操作 |
|
|
报警 |
报警阈值可设置 |
|
|
屏幕亮度 |
屏幕亮度可调节，最大亮度≥1000cd/m2 |
|
|
紫外增益 |
紫外增益调节范围1%~100% |
|
|
紫外信号增强模式 |
可通过调节紫外相机积分时间来实现信号增强，实现微弱信号的灵敏探测 |
|
|
紫外信号伪色彩 |
紫外信号显示具有多种伪色彩可设置 |
|
|
红外成像伪色彩 |
红外成像画面具有多种伪色彩可设置 |
|
|
热图分析软件 |
配置红外成像画面分析软件，可分析全局热性态 |
|
|
辅助功能 |
媒体相册 |
具有可用来查看本机保存的照片、视频等媒体文件的功能 |
|
程序升级 |
通过SD卡可对仪器升级 |
|
|
缺陷定位 |
通过紫外、红外和可见光融合图像对电晕放电缺陷进行诊断评估，并对缺陷位置进行精准定位。 |
|
|
静态图像记录 |
一键式拍照 |
|
|
数据下载介质 |
读卡器 |
|
|
供电模式 |
锂电池（电池自带电量显示） |
|
|

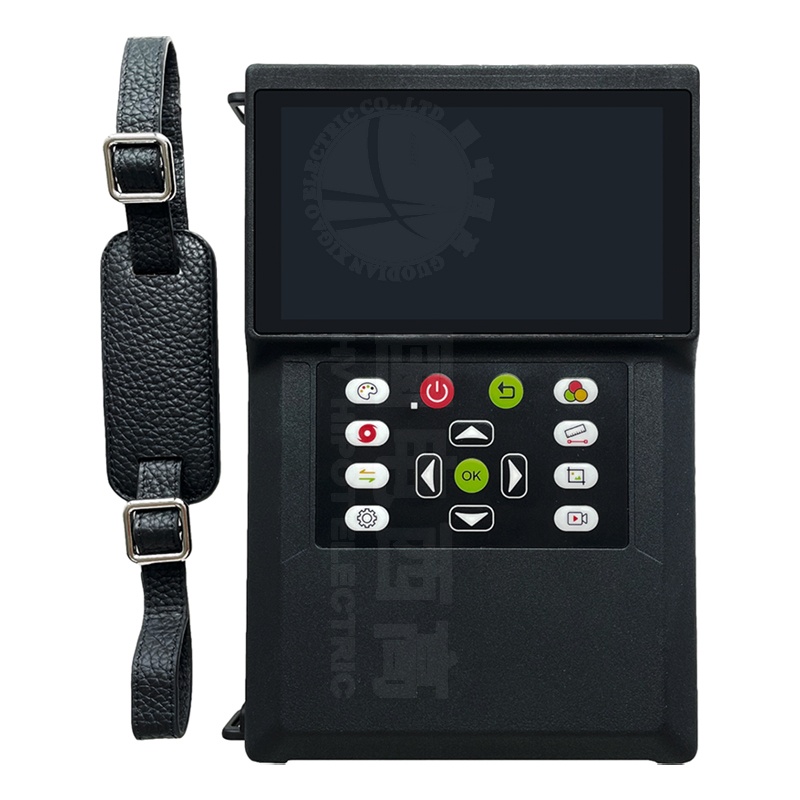

保护措施 |
真皮手带 |
|
|
过滤日光干扰 |
具备过滤日光紫外线功能 |
|
