GDBT-OL-314

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

蓄电池远程在线监测系统

蓄电池远程在线监测系统

GDBT-OL-314是武汉国电西高电气有限公司最新一代蓄电池性能在线监控系统,采用先进的一拖一分布式结构方式,能够完全替代人工维护模式,在线监控蓄电池所有的运行参数和性能参数,全面了解蓄电池的性能状态,及时发现落后单体电池,排除安全隐患,保障系统不间断运行。

  • 采用先进的分布式一拖一组网模式:每个单体电池安装一个控 模块,每个监控模块通过RS485网线串接起来。监控数据汇集 到组端收敛模块,再由收敛模块将数据传输到显示模块显示。 这种方式安装简单方便,同时售后维护也极其便捷;
  • 全面的运行参数和性能参数自动监控:单体电压、单体内阻、 极柱温度、组端电压、电流、环境温度 单体纹波电压、纹波 电流等,是目前市面上功能最全的蓄电池在线监控产品;
  • 优化实时告警算法,误告警率为0%:真正帮助客户准确发现故 障电池,及时采取措施排除故障;
  • 智能内阻测试功能:具备交流放电法和交流纹波注入法两种内 阻测试模块,能根据系统干扰情况自动选择最优的测试模块, 保证在各种环境下都能准确稳定的测试出蓄电池的真实内阻, 以反映出蓄电池实际性能.
  • 蓄电池内部温度监测:直接将温度传感器固定安装在极柱上, 准确反应蓄电池内部温度,及时发现“热失控”电池隐患;
  • 智能容量估算:内置先进的容量估算模型,能够在线估算出蓄 电池的实际容量和蓄电池组后备供电时间;
  • 蓄电池组在线均衡功能:能自动调节每一节蓄电池的浮充电压,让整组电池的浮充电压保存一致,延长电池使用寿命;
  • 放电容量测试支持:能自动判断电池组开始放电,自动记录整个 放电过程和充电过程。因此,用户无需在购买充放电测试所需的 监控设备,节省资金,并且大大减轻维护人员的接线工作量;
  • 高度智能化:支持单体模块自动编号功能。只需将单体模块安 装好,系统启动后自动编号,无需人工干预。可大大节省安装 时间,也便于后期故障模块更换及维护;
  • 模块和模块之间的通信全部采用RS485方式,保证数据传输稳 定可靠;
  • 配备专用APP:支持IOS和安卓系统,能在APP上查看所有的监 控参数和电池组运行情况;
  • 单体监控模块工作电流<4mA,在线监控对系统无影响;
  • 单体模块之间通信,支持头尾环起,还支持多通道串联(一个 通道最多可支持120节),当通信线路上出现一个断点时,能最 大限度的减少受此断点影响而通信不上的单体模块数量;
  • 支持大屏幕智能显示模块(选配)7英寸和10英寸可选,支持在现场 查看所有的监控参数,并且可在现场进行相关监控参数、告警 门限等设置;
  • 存储功能:具有存储数据功能,日常数据保存方面,以间隔一 个小时保存一次电池信息为例,数据存储空间能提供至少12个 月的存储量(保存间隔时间可设置),告警数据保存方面,能 保存至少10000条告警信息。充放电数据至少储存100次以上;
  • 具备各种接口,支持modbus、TCP/IP、61850等多种通信协 议,支持和其他设备通信进行数据传输;
  • 配备B/S、C/S架构的专业蓄电池组在线分析管理平台,能对所 监控的蓄电池组进行站点信息管理、实时监控数 据显示、告警 信息实时显示、历史监控数据记录、历史充放电数据存储、蓄 电池性能分析、趋势分析、统计分析、专业报表等功能;
  • 全在线充放电模块(选配):实现远程全自动充放电测试;

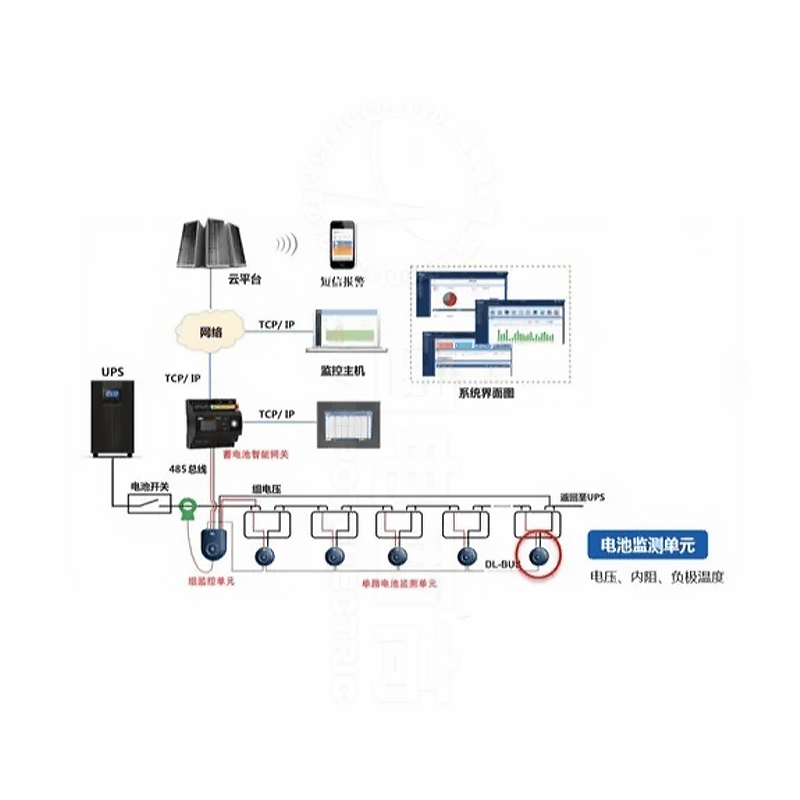

  • 系统数据传输方式灵活,监控数据传送可满足任何机房各种传 输、对接需求具体方式如图:
  • 无线智能显示主控 单体监控模块》组端收敛模块 1.UPS 2. 动力环境监控室 3.UPS — 动力环境监控室
    实际应用可能会有 1,2,3 的组合
    有智能显示主控模块 单体监控模块》组端收敛模块 》显示主控模块 1.UPS 2. 动力环境监控室 3.UPS — 动力环境监控室
    实际应用可能会有 1,2,3 的组合
    系统数据传输连接图
咨询热线:400-8818-755
  • 图文介绍
  • 技术特点
  • 产品参数
  • 产品图集
  • 客户案例
国电西高国电西高国电西高国电西高

技术特点

GDBT-OL-314是武汉国电西高电气有限公司最新一代蓄电池性能在线监控系统,采用先进的一拖一分布式结构方式,能够完全替代人工维护模式,在线监控蓄电池所有的运行参数和性能参数,全面了解蓄电池的性能状态,及时发现落后单体电池,排除安全隐患,保障系统不间断运行。

  • 采用先进的分布式一拖一组网模式:每个单体电池安装一个控 模块,每个监控模块通过RS485网线串接起来。监控数据汇集 到组端收敛模块,再由收敛模块将数据传输到显示模块显示。 这种方式安装简单方便,同时售后维护也极其便捷;
  • 全面的运行参数和性能参数自动监控:单体电压、单体内阻、 极柱温度、组端电压、电流、环境温度 单体纹波电压、纹波 电流等,是目前市面上功能最全的蓄电池在线监控产品;
  • 优化实时告警算法,误告警率为0%:真正帮助客户准确发现故 障电池,及时采取措施排除故障;
  • 智能内阻测试功能:具备交流放电法和交流纹波注入法两种内 阻测试模块,能根据系统干扰情况自动选择最优的测试模块, 保证在各种环境下都能准确稳定的测试出蓄电池的真实内阻, 以反映出蓄电池实际性能.
  • 蓄电池内部温度监测:直接将温度传感器固定安装在极柱上, 准确反应蓄电池内部温度,及时发现“热失控”电池隐患;
  • 智能容量估算:内置先进的容量估算模型,能够在线估算出蓄 电池的实际容量和蓄电池组后备供电时间;
  • 蓄电池组在线均衡功能:能自动调节每一节蓄电池的浮充电压,让整组电池的浮充电压保存一致,延长电池使用寿命;
  • 放电容量测试支持:能自动判断电池组开始放电,自动记录整个 放电过程和充电过程。因此,用户无需在购买充放电测试所需的 监控设备,节省资金,并且大大减轻维护人员的接线工作量;
  • 高度智能化:支持单体模块自动编号功能。只需将单体模块安 装好,系统启动后自动编号,无需人工干预。可大大节省安装 时间,也便于后期故障模块更换及维护;
  • 模块和模块之间的通信全部采用RS485方式,保证数据传输稳 定可靠;
  • 配备专用APP:支持IOS和安卓系统,能在APP上查看所有的监 控参数和电池组运行情况;
  • 单体监控模块工作电流<4mA,在线监控对系统无影响;
  • 单体模块之间通信,支持头尾环起,还支持多通道串联(一个 通道最多可支持120节),当通信线路上出现一个断点时,能最 大限度的减少受此断点影响而通信不上的单体模块数量;
  • 支持大屏幕智能显示模块(选配)7英寸和10英寸可选,支持在现场 查看所有的监控参数,并且可在现场进行相关监控参数、告警 门限等设置;
  • 存储功能:具有存储数据功能,日常数据保存方面,以间隔一 个小时保存一次电池信息为例,数据存储空间能提供至少12个 月的存储量(保存间隔时间可设置),告警数据保存方面,能 保存至少10000条告警信息。充放电数据至少储存100次以上;
  • 具备各种接口,支持modbus、TCP/IP、61850等多种通信协 议,支持和其他设备通信进行数据传输;
  • 配备B/S、C/S架构的专业蓄电池组在线分析管理平台,能对所 监控的蓄电池组进行站点信息管理、实时监控数 据显示、告警 信息实时显示、历史监控数据记录、历史充放电数据存储、蓄 电池性能分析、趋势分析、统计分析、专业报表等功能;
  • 全在线充放电模块(选配):实现远程全自动充放电测试;
  • 系统数据传输方式灵活,监控数据传送可满足任何机房各种传 输、对接需求具体方式如图:
  • 无线智能显示主控 单体监控模块》组端收敛模块 1.UPS 2. 动力环境监控室 3.UPS — 动力环境监控室
    实际应用可能会有 1,2,3 的组合
    有智能显示主控模块 单体监控模块》组端收敛模块 》显示主控模块 1.UPS 2. 动力环境监控室 3.UPS — 动力环境监控室
    实际应用可能会有 1,2,3 的组合
    系统数据传输连接图

产品参数

测量温度及精度 电池组压: 5~800V,± 0.5%

2V模块 :1.000V~3.000V 精度:≤0.2%

6V模块 :4.500V~10.000V 精度:≤0.2%

12V模块:8.000V~18.000V 精度:≤0.2%

单体内阻: 10~48000μ Ω,精度:土3%

分辨率: 10μ Ω

电流: 0~2000A,精度± 1 %

温度: -10~+85 °C,精度± 1°C

组端汇集模块:DC12~24V <2A

通讯接口 1个 RS485

接口 2个232接口 1 个以太

网接口

绝缘耐压:主控模块:机壳对电源输入端口1500Vac 1分钟 机壳对电池检测端口 2500Vdc 1分钟

实时监测频率:单体监控模块:耐压20V

单体电压: 12 秒内刷新所有电池信息

单体温度: 12 秒内刷新所有电池信息

单体内阻:根据设定进行周期测试,也 可以手动启动 (更新一节电池时间 <2S)

序号 模块名称 备 注
1 组端汇集模块 根据蓄电池组组数配置数量
2 单体监测模块 根据蓄电池单体数量配置个数
3 单体均衡采集模块 根据蓄电池单体数量配置个数
4 电流霍尔传感器 根据蓄电池组组数配置数量
5 智能显示模块 根据现场实际运用情况配置数量
6 后台软件 根据客户需求配置
7 移动端 APP 根据客户需求配置
