RLC-20(停产)

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

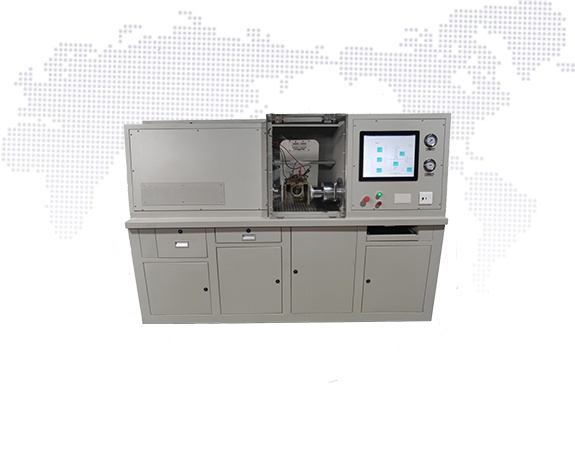

气体瓦斯继电器检测台

气体瓦斯继电器检测台

RLC-20气体瓦斯继电器检测台完全按计量要求设计,满足各项功能计量溯源。可对国内外挡板式、双浮球式φ25、φ50、φ80口径变压器用气体继电器进行流速、容积、密封、缺油报警等参数检测,同时还可选配φ40及断油阀检测功能。

1. 整机结构

1)采用高度集成化设计,便于设备运维管理,附件少不易丢失。

2)易损器件大量采用通用标准件,降低后期运维成本。

3)所有紧固件及主要结构件均采用304不锈钢,提高了设备使用寿命。

4)继电器装夹处设有透明防护门,提高了操作人员使用安全。

5)控制系统具有高度逻辑保护机制,设备运行过程中当出现工况异常时(例如:执行器件、压力传感器、流量计、计量泵等。。。),系统实时监测并提示异常状态,自动终止运行。

2、采集系统:上下位机通讯采用了自主研发的CAN总线架构,提高了高速数据采集响应时间及采集系统使用寿命。设有重瓦斯流速、轻瓦斯容积采样节点各三对,可在一次检测项目中完成三个节点采样,并显示出三个节点状态。

3、管路结构:采用了单管道结构设计,80口径作为主检测管道,配合25口径、50口径渐缩管结构,流量计及继电器设有稳流直管段,完全满足流体相关计量标准。

4、流速部分:采用矢量变频器控制离心油泵循环油流,减小了油泵输出时对流量计及继电器产生的脉动流,提高了油流的稳定性。采用25及50两个流量计脉冲输出高速测频,25流量计检测25口径继电器流速、50流量计检测50及80口径继电器流速(V=Qv/S(V=流速;Qv=流量;S=管道截面积),从而提高流速检测准确性。

5、容积部分:采用齿轮计量泵脉冲计数,通过模拟量输出信号,控制计量泵电机转速,精确记录脉冲次数,提高了容积检测准确性及检测范围。

6、压力部分:采用离心油泵堵转施加油压,压力变送器模拟量输出采样。

7、装夹部分:采用单边悬挂对中液压自动夹紧机构,同心偏差小于±3mm,大大降低装夹工作强度。

8、人机交互:采用一体化嵌入式设计,操作界面友好,整机自动化程度高。设备嵌有全彩电容触摸显示器、无线键鼠,可简单直观的对系统进行流速、容积、密封检测的相关操作,并同时编辑打印相关检测报告,且可以保存数据以便随时调阅和打印。

9、信号采样:信号采样接点设置有三对重瓦斯、三对轻瓦斯,可一次试验同时采集三对接点信号,并可自动判断接点状态。

咨询热线:400-8818-755
  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料
国电西高国电西高

产品概述

RLC-20气体瓦斯继电器检测台完全按计量要求设计,满足各项功能计量溯源。可对国内外挡板式、双浮球式φ25、φ50、φ80口径变压器用气体继电器进行流速、容积、密封、缺油报警等参数检测,同时还可选配φ40及断油阀检测功能。

1. 整机结构

1)采用高度集成化设计,便于设备运维管理,附件少不易丢失。

2)易损器件大量采用通用标准件,降低后期运维成本。

3)所有紧固件及主要结构件均采用304不锈钢,提高了设备使用寿命。

4)继电器装夹处设有透明防护门,提高了操作人员使用安全。

5)控制系统具有高度逻辑保护机制,设备运行过程中当出现工况异常时(例如:执行器件、压力传感器、流量计、计量泵等。。。),系统实时监测并提示异常状态,自动终止运行。

2、采集系统:上下位机通讯采用了自主研发的CAN总线架构,提高了高速数据采集响应时间及采集系统使用寿命。设有重瓦斯流速、轻瓦斯容积采样节点各三对,可在一次检测项目中完成三个节点采样,并显示出三个节点状态。

3、管路结构:采用了单管道结构设计,80口径作为主检测管道,配合25口径、50口径渐缩管结构,流量计及继电器设有稳流直管段,完全满足流体相关计量标准。

4、流速部分:采用矢量变频器控制离心油泵循环油流,减小了油泵输出时对流量计及继电器产生的脉动流,提高了油流的稳定性。采用25及50两个流量计脉冲输出高速测频,25流量计检测25口径继电器流速、50流量计检测50及80口径继电器流速(V=Qv/S(V=流速;Qv=流量;S=管道截面积),从而提高流速检测准确性。

5、容积部分:采用齿轮计量泵脉冲计数,通过模拟量输出信号,控制计量泵电机转速,精确记录脉冲次数,提高了容积检测准确性及检测范围。

6、压力部分:采用离心油泵堵转施加油压,压力变送器模拟量输出采样。

7、装夹部分:采用单边悬挂对中液压自动夹紧机构,同心偏差小于±3mm,大大降低装夹工作强度。

8、人机交互:采用一体化嵌入式设计,操作界面友好,整机自动化程度高。设备嵌有全彩电容触摸显示器、无线键鼠,可简单直观的对系统进行流速、容积、密封检测的相关操作,并同时编辑打印相关检测报告,且可以保存数据以便随时调阅和打印。

9、信号采样:信号采样接点设置有三对重瓦斯、三对轻瓦斯,可一次试验同时采集三对接点信号,并可自动判断接点状态。

技术参数

1、测量范围

(1)重瓦斯流速检测

φ25毫米管径的流速范围:0.6~4.2m/s;

φ50毫米管径的流速范围:0.6~3.2m/s;

φ80毫米管径的流速范围:0.6~2.2m/s。

(2)轻瓦斯容积检测

检测范围:0~950mL。

(3)密封检测压力及时间范围

密封检测压力范围:0~250kPa;

密封检测时间范围:1~60min。

2、精度

(1)流速检测精度:1.5级,流量计精度:0.5级,重瓦斯流速显示位数:0.001m/s;

(2)轻瓦斯容积显示位数:0.1mL,精度:1.0%;

(3)密封显示位数:0.1kPa,精度:0.5%;
