来学习下交直流阻容分压器变比计算方法

　　交直流阻容分压器原理简单，用途广泛，相信很多人对它不陌生。根据用途将分压器分为两种类型：①阻容式分压器②电容式分压器，相比而言，阻容式分压器性价比更高，用于常规电压测量与监测是完全没有问题，而电容分压器电压高，稳定性好，主要在计量院、高压所等要求比较高的场景，交直流分压器也可对脉冲高压，雷电高压的测量，当然电容分压器的功能就更全面了。

　　我们要计算变比之前，要理解一个概念“分压比”，分压比泛指一次电压与二次电压之比，是变比专业的术语，两者之意完全相同，我们举例说明一下：

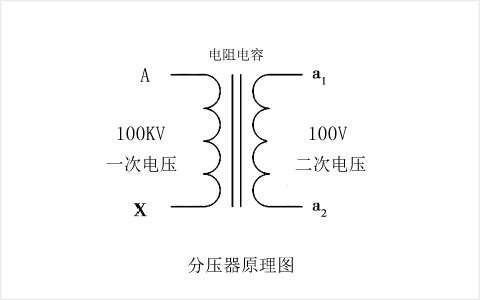

　　上图是引用与互感器工作原理图，AX为高压侧，a1a2为低压测，电压由A端口引入分压器顶部，高压尾接地，电压流经高压采样电阻、电容之后进入低压臂，然后通过信号线引入高压显示仪表显示。

　　经过上述分析，如何计算就应该很明确的，K=U1/U2，U1所代表的一次电压，U2代表二次电压，不管高压电压多高，只是它们的绝缘方式和要求不同，但是计算方法是不变的，分压单元经过一次性密封成型后，变比就定型了，是不能发生变化的，需要注意的是，在某些应用场景，变比是可变的。

　　校验分压器的方法主要有两种，①比较法，②低电压标准校高电压分压器(低校高)，比较法是一台标准分压器与被测分压器进行比较，计算相对误差，而低校高是低电压校验高电压取线性关系，如果在没有标准的情况下，可以用准确度较高的低压分压器作为标注校验电压较高的分压器变比和误差，两者相比，比较法测量比较直观而且效率高，也是目前比较推荐的的测量方法。

　　1、使用前，严格按照安全距离操作，避免电击。

　　2、接线过程中检查各部位联接可靠，特别是地线的有效连接。

　　3、测量完毕后直至仪表测量显示为零方可进入现场拆卸、装载。

　　4、分压器严禁过压使用，并注意表面的清洁，不使用时应放在阴凉干燥处。

　　国电西高提醒大家：操作前一定要仔细阅读交直流分压器产品自带说明书，严格按照说明书要求进行操作，以保证人员和设备安全。
