SF6微水仪测量方法有这6步

阅读次数:

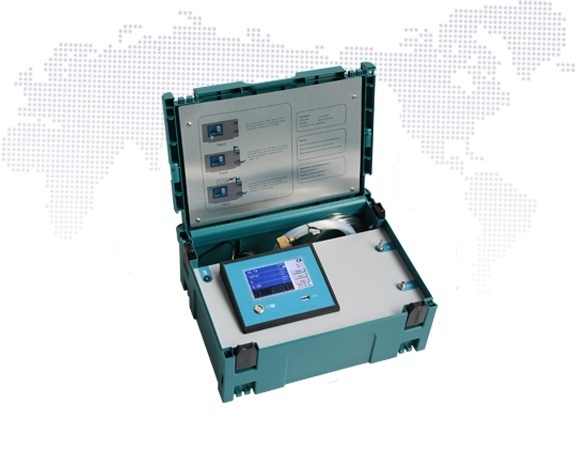

  GDWS-311RC便携式阻容法SF6微水仪是我公司研制用于现场测试SF6气体微量水分(微量湿度)的便携式sf6微水仪。其核心器件采用芬兰维萨拉公司生产的DRYCAP®系列传感器,由维萨拉专业工程师指导选型,配合意法半导体专业硬件芯片及优秀的软件算法,诞生了我公司全新一代的sf6微水仪。

国电西高

  一、测试方法


  (一)连接SF6设备


  1、将测量管道上螺纹端与开关接头连接好,用扳手拧紧,关闭测量管道上另一端的针型阀;再把测试管道上的快速接头一端插入微水仪上的采样口;

  2、将排气管道连接到出气口。

  3、后将开关接头与SF6电气设备测量接口连接好,用扳手拧紧;


  (二)检查电量


  1、SF6微水仪推荐优先使用交流电。

  2、使用直流电时,请查看右上角显示的电池电量,如果电量低于约20%,请关机充电后继续使用。


  (三)开始测量


  1、首先全部打开仪测量管道上的针型阀,然后用面板上的流量阀调节流量,把流量调节到0.5L/M左右,开始测量SF6露点。

  2、次测量时间需要5~10分钟,其后每台设备需要3~5分钟。


  (四)存储数据


  1、设备测量完成后,可以将数据保存在仪器中,按“确定”键调出操作菜单,具体操作方式见下节内容。


  (五)测量其他设备


  1、一台设备测量后,关闭测量管道上的针型阀和微水仪上的调节阀。将转接头从SF6电气设备上取下。如果需要继续测量其他设备,按照上面步骤继续测量下一台设备。


  (六)测量结束


  1、所有设备测量结束后,关闭微水仪电源。


  二、注意事项:


  1、仪器应放置在安全位置,防止摔坏。避免剧烈震动。

  2、勿测有腐蚀性的气体。

  3、调节气体流量时,流量阀应缓慢打开,使流量指示在0.5升/分钟左右

  4、仪器使用前,应及时充电。


  因此大家在使用SF6检漏仪之前,需要熟读说明书,严格按照说明书来进行操作。
