直流高压发生器进行电缆耐压操作步骤

阅读次数：

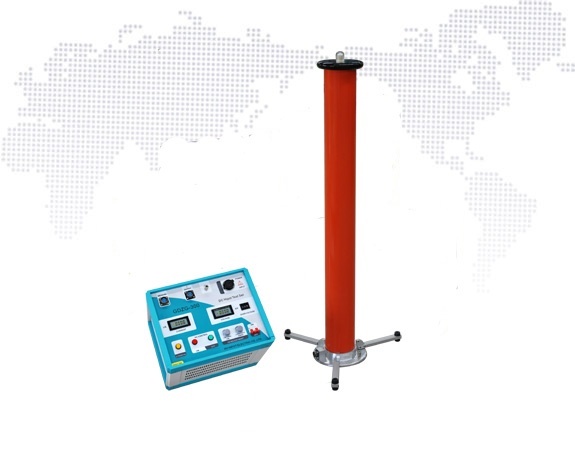

　　根据最新的国家标准及规程规定，对电缆等一些电气设备的耐压应该使用交流，简称为交流耐压，但是由于设备和地区差异等原因。还有部分是使用直流完成电缆等电气设备的耐压试验，可完成直流耐压的仪器简单轻便的应该是GDZG系列直流高压发生器。下面我们就直流高压发生器完成电缆耐压进行简单的讲解。

　　直流高压发生器在做耐压上和交流耐压上基本是保持一致的，只是输出的电压将交流换为了直流，所以在电缆的处理上也保持一致，将电缆的近仪器端的一相电缆（三相电缆为例）接直流高压发生器倍压筒顶部的高压输出（连接线保持悬空状态），其他两相短接接地（如果有铠装屏蔽也需要接地），电缆的对端保证三相电缆头都处于悬空和最大间距状态。

　　将直流高压发生器的控制箱和倍压筒按要求连接，中频输出接倍压筒的中频输入，直流高压发生器控制箱和倍压筒的接地都需要接地。在倍压筒顶部高压输出与电缆的高压连线间串入限流电阻（仪器标配），即将限流电阻扭入倍压筒顶部再接上与电缆之间的高压输出线，如果需要查看泄露电流，则将微安表接到限流电阻上端在接上高压输出即可。

　　将控制箱通电，把控制箱的升压旋钮都逆时针旋转到零位灯亮起，按下启动按钮，顺时针旋转控制箱升压旋钮，调整到仪器高压表显示试验所需要的试验电压即可。保持耐压一定时间，试验完成后，逆时针旋转升压旋钮降压到零位，按下停止键并切断电源，然后使用放电棒进行安全放电，完全放电之后才能进行拆线操作，依次按此步骤要求完成电缆其他相的耐压试验。

　　注意囖~做电缆耐压时，最好接上限流电阻，防止电缆击穿产生的大电流对仪器造成损坏。对电缆做试验接线之前和试验完成后拆线之前都需要进行放电才可进行操作，避免出现人员安全事故。
