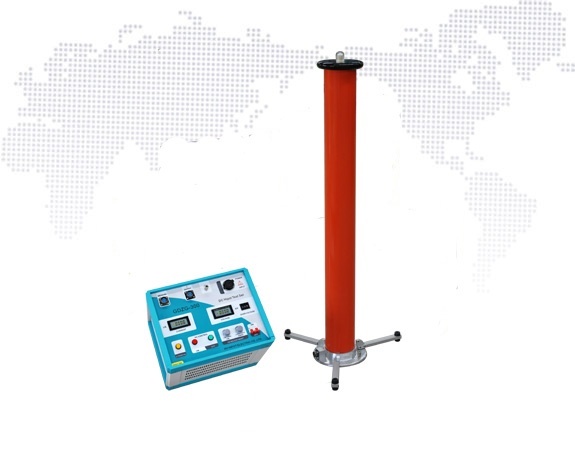

直流高压发生器空载升压试验

　　直流高压发生器是提供高压直流源的仪器，使用该仪器前必须先把仪器可靠接地，操作人员必须是具有“高压试验上岗证”的专业人员。使用直流高压发生器请用户必须按《电力安全工作规程》的规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开，同时现场必须保证至少有三个工作人员，这样才能有效的保证使用人员的安全。

　　主机上的指示灯、开关、表头、旋钮等已标清楚，阅读操作说明书时请参照。

　　1、主机面板功能说明

　　倍压筒底座侧面的四芯航插座为连接主机的专用插座，侧面的接地端子为连接地线用。

　　附带的高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源控制开关，不用时请拔掉插头。更换电池时请将表头两端的螺丝下掉后，取下后盖，换好电池后请将后盖用螺丝旋紧。

　　2．使用前准备

　　第一步：使用前先检查仪器的完好性，各连接线不应有断路和短路，设备无破裂等。

　　第二步：将主机、倍压筒放置到合适位置，分别联接好电源线、专用四芯连接线和接地线。主机接地线、倍压筒接地线以及放电棒的接地线均应单独接到被试品的地线上（即一点接地）严禁各接地线相互串联，应使用仪器配备的专用接地线。

　　第三步：将电源开关放在关断位置并将电压调节电位器逆时针旋转至零位，过电压保护整定值一般为试验电压的1.1倍。

　　第四步：在打开控制箱面板上的电源开关前一定要确认直流高压发生器接的是220V交流电源，仔细检查接线是否正确，同时也要检查高压放电棒的接地线是否可靠。

　　3。空载升压试验并验证电压保护整定值

　　第一步：连接好单相AC220V电源，接通电源开关，此时红灯亮，表示电源接通。

　　第二步：按下绿色按钮，则绿灯亮，表示高压接通。

　　第三步：顺时针方向平缓调节电压调节电位器，输出端即从零开始升压，主机电压表显示的值为所升电压值，缓慢升压至接近过压保护整定值时后，记录电压表读数，并验证记录值是否为电压整定值的1.1倍，并检查主机及高压输出线有无异常现象及声响。

　　第四步：降压，将调压电位器回零后，按红色按钮，切断高压输出并关闭电源开关。

　　对于氧化锌避雷器等小电容被试品，一般通过倍压通内部分压电阻放电。对电缆等大电容被试品一般要待被试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待被试品充分放电后，将地线挂至高压输出端，才允许进行高压引线的拆除和更换接线工作。

　　使用过程中发现红灯亮、绿灯灭，表示有保护动作，高压断开，此时可按下列步骤操作：

　　1、将调压电位器回至零位；

　　2、关闭电源开关；

　　3、等待一分钟后，待仪器内部低压电容器充分放电后，再次打开电源开关，重新进行空载试验，并查明情况后，再次对被试品升压试验。

　　注意事项：

　　1、任何针对高压输出端的拆除、更换工作，均应严格按照第六步操作进行。

　　2、做任何试验时，一定要按照3.2使用前准备→3.3空载升压试验并验证电压保护整定值→3.4泄露及直流耐压试验流程操作。

　　3、必要时用外接高压分压器对比主机上的电压。

　　4、做容性负载试验时，一定要接限流电阻。
