直流高压发生器试验方法举例

阅读次数:

  直流高压发生器试验方法举例:

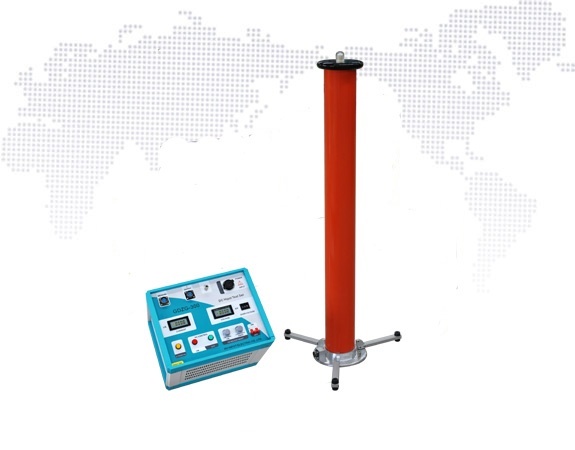

国电西高GDZG-300系列直流高压发生器


  1、空升去除法

  一般测量时,当接好线后,先把联接试品的线悬空,升到试验电压后读取空试时的电晕和杂散电流I’,然后接上试品升到试验电压读取总电流I1。

  试品泄漏电流:I0=I1–I’


  2、高压侧精密测量法

  当需要精密测量被试品泄漏电流时,则应在高压侧串配套高压微安表(见图)。

国电西高


  微安表应采用专用屏蔽线与试品联接。高压引线的屏蔽引出应与微安表的屏蔽紧密联接。如果要排除试品表面泄漏电流的影响可在试品高电位端用多股裸金属导线紧密绕几圈后与高压引线的屏蔽相联接(见图)。

国电西高

  3、低压侧精密测量法

  对氧化锌、磁吹避雷器等试品接地端可分开的情况下,也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。当要排除试品表面泄漏电流的影响,可用多股裸金属导线在试品地电位端绕上几圈并与微安表的屏蔽一起接大地(见图)。

直流高压发生器
