GDYT系列

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

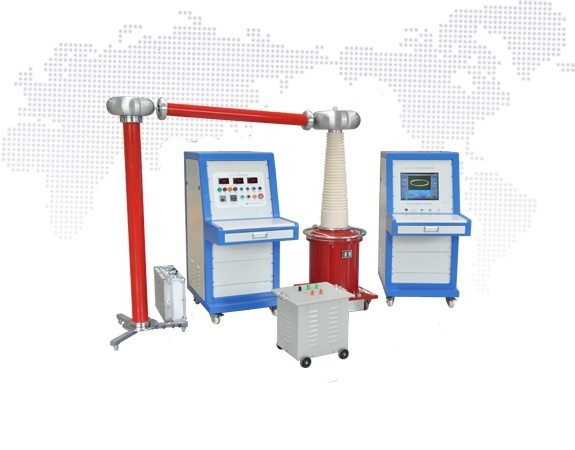

无局放试验装置

无局放试验装置

本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压试验,用于检验各种绝缘材料、绝缘结构的耐受工频电压的绝缘水平。同时也可对上述产品进行局部放电的测量。无局放试验变压器_无局放价格_无局放源原理,了解更多请咨询国电西高~

产品组成:
  • 工频耐压试验装置:控制无局放试验变压器输出指定的高电压;
  • 局放检测仪:分析检测被试品产生的放电脉冲,多种方式显示脉冲波形进行分析;
  • 无局放试验变压器:无局放试验变压器主要是为整套试验装置提供稳定的高压电源;
  • 隔离滤波装置:将试验变压器提供的高压电源经过隔离滤波装置变成较纯净的高压电源;
  • 无局放耦合电容器:取得高压电路中的脉冲信号经局放仪检测被试品的局放量;
  • 保护电阻:保护高压试验设备和被试品;
咨询热线:400-8818-755
国电西高国电西高国电西高国电西高

技术特点

本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压试验,用于检验各种绝缘材料、绝缘结构的耐受工频电压的绝缘水平。同时也可对上述产品进行局部放电的测量。无局放试验变压器_无局放价格_无局放源原理,了解更多请咨询国电西高~

产品组成:
  • 工频耐压试验装置:控制无局放试验变压器输出指定的高电压;
  • 局放检测仪:分析检测被试品产生的放电脉冲,多种方式显示脉冲波形进行分析;
  • 无局放试验变压器:无局放试验变压器主要是为整套试验装置提供稳定的高压电源;
  • 隔离滤波装置:将试验变压器提供的高压电源经过隔离滤波装置变成较纯净的高压电源;
  • 无局放耦合电容器:取得高压电路中的脉冲信号经局放仪检测被试品的局放量;
  • 保护电阻:保护高压试验设备和被试品;

产品参数

型号规格 Model 额定容量 Reted Capacity (KVA) 高压电压 High Voitage (KV) 低压电压 Low Voitage (KV) 顶罩外径x高 (mm) 重量 Weight
GDYT-5/50 5 50 0.22/0.38 320x450 42
GDYT-50/50 50 50 0.22/0.38 850x945 360
GDYT-10/100 10 100 0.22/0.38 570x725 150
GDYT-50/100 50 100 0.22/0.38 850x1000 400
GDYT-100/100 100 100 0.22/0.38 850x1000 800
GDYT-15/150 15 150 0.22/0.38 1165x1400 500
GDYT-75/150 75 150 0.22/0.38 1350x1570 1100
GDYT-150/150 150 150 0.38/0.6 1350x1570 1400
GDYT-20/200 20 200 0.22/0.38 1165x1850 760
GDYT-100/200 100 200 0.22/0.38 1450x1950 1800
GDYT-200/200 200 200 0.38/0.6 1800x1950 3100
GDYT-25/250 25 250 0.22/0.38 1250x2200 1250
GDYT-150/250 150 250 0.38/0.6 1450x2200 1900
GDYT-250/250 250 250 0.38/0.6 2000x2300 3100
GDYT-500/250 500 250 3/6 200x2600 5800
GDYT-1000/250 1000 250 3/6 2200x2600 8200
GDYT-30/300 30 300 0.22/0.38 1350x2300 1350
GDYT-150/300 150 300 0.38/0.6 1450x2500 2100
GDYT-300/300 300 300 0.38/0.6 1700x2500 3700
GDYT-600/300 600 300 0.6/3 2000x2650 6100
GDYT-900/300 900 300 3/6 2000x2650 7400
GDYT-400/400 400 400 0.6/3 1800x3500 4100
GDYT-800/400 800 400 3/6 2200x3600 11000
GDYT-1200/400 1200 400 3/6 2600x4200 15000
GDYT-1600/400 1600 400 3/6/10 2600x4200 19000
GDYT-150/500 150 500 0.6/3 2600x4500 6800
GDYT-250/500 250 500 0.6/3 2600x4500 7800
GDYT-500/500 500 500 0.6/3 2600x4500 9800
GDYT-1000/500 1000 500 3/6 3000x4600 18500
GDYT-2000/500 2000 500 3/6/10 3000x4600 28000
GDYT-165/550 165 550 0.6/3 3400x5000 9100
GDYT-550/550 550 550 3/6/10 3400x5000 14000
GDYT-1100/550 1100 550 3/6/10 3400x5100 22000
GDYT-2200/550 5500 550 3/6/10 3400x5100 31000
