变频串联谐振耐压试验装置对比直流高压发生器
阅读次数:

  变频串联谐振耐压试验装置主要由变频控制器,励磁变压器,高压电抗器,高压分压器组成。变频控制器被分为两类,20kW和以上为控制台,20kW以下是便携式箱;它由控制器和滤波器组成。变频控制器的主要作用是具有380V或200V正弦交流电频率的固定振幅和频率为振幅和频率可调的正弦波,而对于整个设备提供电源。励磁变压器是输出电压升高到一个合适的测试电压,高压电抗器L是谐振电路的重要组成部分,当电源频率等于1/(2π√LCX),其与所述测试CX发生串联谐振。

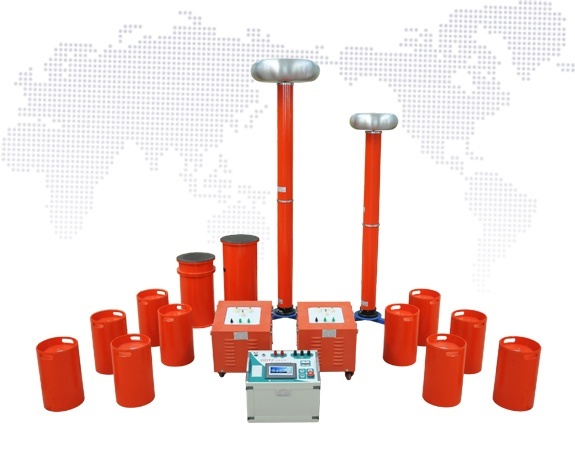

国电西高GDTF系列变电站变频串联谐振试验装置


  如何进行选择一个合适的变频串联谐振耐压试验装置,为了选择合适的串联谐振设备,请提供以下技术参数:


  1、试品为变压器时:电压等级(如10/35/110/220kv);大容量;试验性质(中性或完全绝缘)单相接地容量;


  2、试品为电源电缆:电压电平(例如,10/35/的110kV等);长长度;横截面面积;


  3、试品为发电机、电动机:电压等级(出口电压或称工作电压)试验电压(zui高耐压值)单相对地电容量变化范围,如0。2-0。55uF;


  4、试品为GIS:电压等级(也称为工作电压);间隔的数量;测试电压(zui大耐压值;


  5、试品为开关、绝缘子、PT、CT、绝缘工器具、母线:电压等级(或称工作电压);试验电压(zui高耐压值);


  6、CVT测试:电压等级(或工作电压,如35/110/220规格);测试电压(zui大耐压)电容量范围(如0。005-0。02uF)。
