GDFR(W)-100/500无局放电容分压器
GDFR(W)-100/500

无局放电容分压器

 相关产品
Related Products

国电西高国电西高国电西高国电西高



· 无局放电容分压器(别称:工频高电压电容分压器,无局放耦合电容分压器 ,工频电容分压器

· 适用于空气间隙、绝缘子串、套管、电力变压器和互感器等试品进工频电压输出时的电压测量


遵循标准和规范
GB7449 电力变压器和电抗器的雷电冲击和操作冲击的试验导则
GB1094.3 电力变压器第三部分  绝缘水平和绝缘试验
GB/T 311.1高压输变电设备的绝缘与配合
GB/T 16927.1 高电压试验技术 第一部分 一般试验要求
GB/T 16927.2 高电压试验技术 第二部分 测量系统
GB/T11920 电站电气部分集中控制装置通用技术条件
GB/T191 包装储运图示标志
DL/T 846.1 高电压测试设备通用技术条件 第1部分:高电压分压器测量系统



无局放电容分压器基本技术参数

额定电压:100kV

标称电容量:500pF

测量不确定度:<1

介质损耗: 0.1

分压比:1000:1

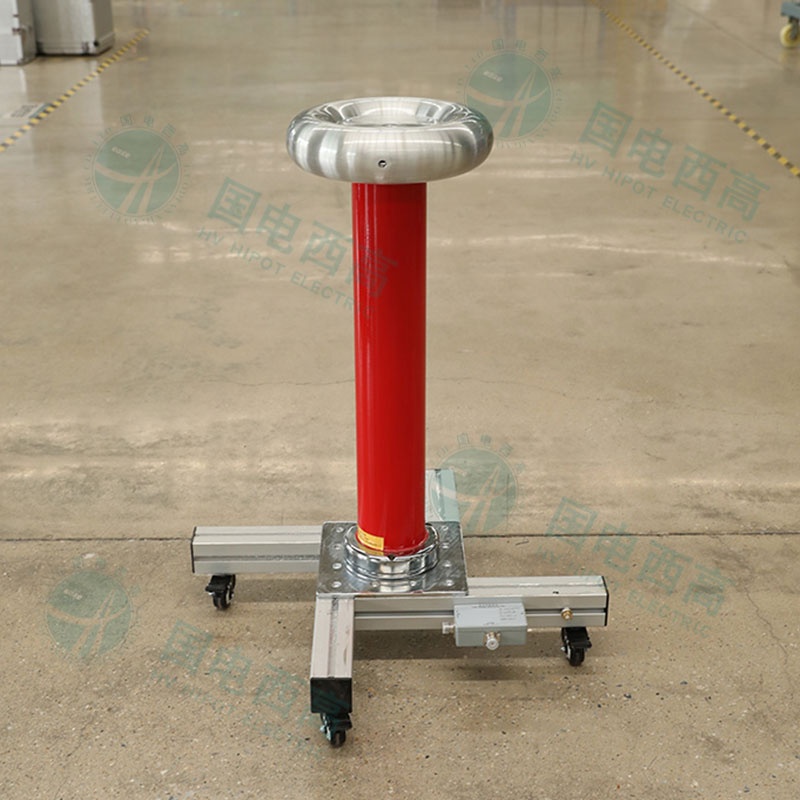

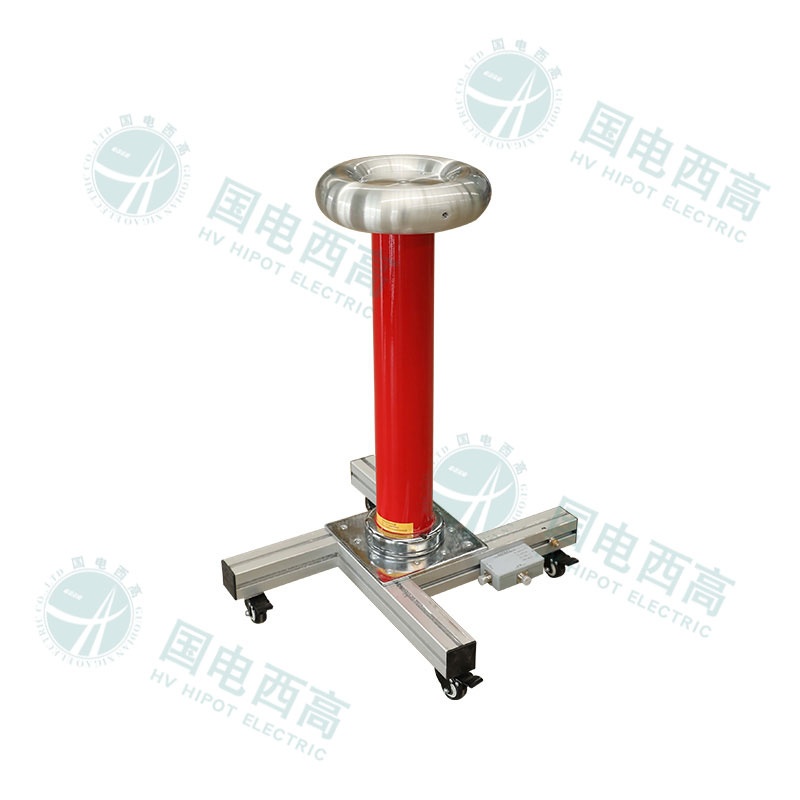

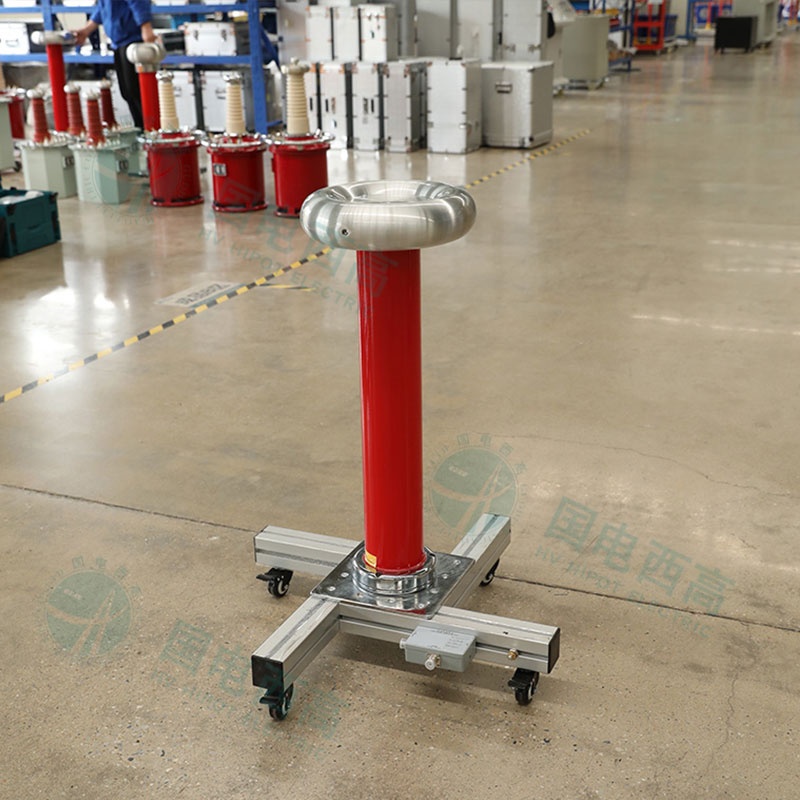

结构型式:油浸可移动式,由顶罩、本体、移动底座组成

电容分压器在额定电压及在正常使用条件下,允许连续运行15分钟。在80%额定条件时,允许连续运行。

过流能力:在120%额定电流持续时间5min工况下,电容分压器绕组均不会造成热损伤和绕组变形。

过压能力120UH时间5min下过电压,不应造成电容分压器任何绝缘损坏。

温升:在正常使用和运行条件下,绕组温升≤65K,油面温升≤55K

冷却方式:油浸自冷

绝缘外壳由环氧玻璃丝缠绕制成。绝缘筒表面在加工后涂有绝缘漆且要求此涂层有较强的增水性,以防此绝缘外壳受湿气的影响而改变筒表面的电场分布及降低耐电强度
