SF6密度继电器校验仪的原理概述

　　SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。

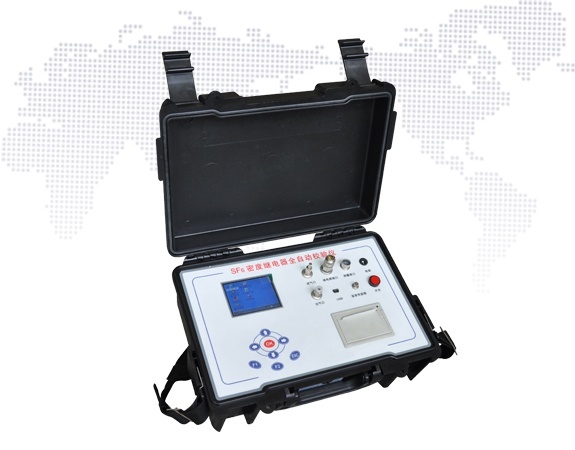

国电西高GDJD-3A SF6密度继电器校验仪

　　当未安装密度计时，如果环境温度为20℃，则指针2指向0MP。但是如果环境温度不是20℃，则因为双层金属带3符合环境温度和20℃的差异进行补偿，以便在环境温度高于20°C时，双层金属带3伸长并且其下端沿5方向移动。从而使齿轮机构和指针2移动在密度或压力指示值减小的方向上，指针2的读数大于0MP。否则，当环境温度低于20°C时，齿轮机构和指针2将沿增加密度或压力指示值的方向移动。

　　当向断路器中注入SF6气体时，随着气体压力逐渐增加，弹性金属管1的端部将向4方向移动，双层金属带3始终补偿为20°C随着朝向4方向发生位移，齿轮机构和指针2在密度或压力指示值增大的方向上移动。并且指示值变大，密度计或压力计的指示不仅与压力有关，而且与温度有关。在向断路器填充SF6气体的过程中，由于SF6密度继电器的突然膨胀和收缩，温度一般低于0℃以下的环境温度，双层金属带3总是在20℃进行补偿。而SF6气体不能达到实际温度与环境温度之间的温差得到补偿。因此，在这种情况下，密度计的指示值不能代表SF6密度继电器校验仪实际温度下的密度或压力值。也不能代表环境温度下的密度或压力值，20°C时的压力值。
